虹科新品 | 破除高成本障碍的深度3D亚太赫兹扫描

随着人们对太赫兹技术的固有能力越来越关注，太赫兹设备的高成本一直是许多潜在用户在工业和科学应用中探索太赫兹成像能力的主要障碍。因此，虹科提供一款经济高效的雷达扫描仪TeraScan100，作为在离线设置中探索太赫兹成像应用的工具。它自然地封装了硬件和软件，为用户提供了一个交钥匙的成像工具。虹科TeraScan 100采集速率高至10Hz，成像面积为300 x 300 mm²，内部开发的雷达信号处理算法在 100 ms 的单次测量中允许超过 60 dB 的动态范围。

应用

工业用离线无损检测工具

材料分析(厚度、折射率测量)

安全检查

教学

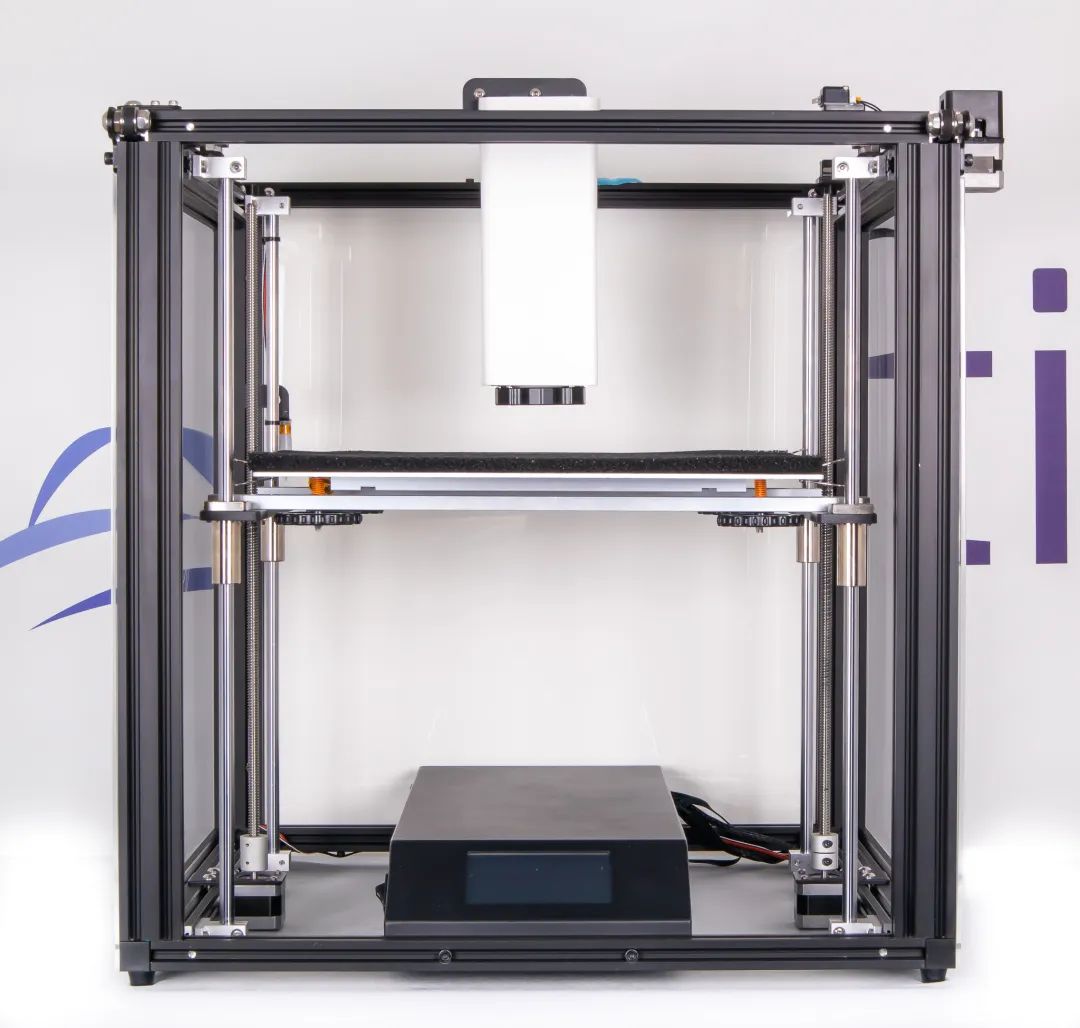

虹科TeraScan 100 扫描仪里面是什么？

高性能 FMCW 雷达收发器

120GHz 中心频率

20GHz 带宽

单次测量(100ms) 60dB的动态范围

采集速率 10Hz

全自动机械 3D 扫描框架

光学元件可更换

X-Y-Z电位移平台

300 x 300 mm²成像面积

TeraScan Easy

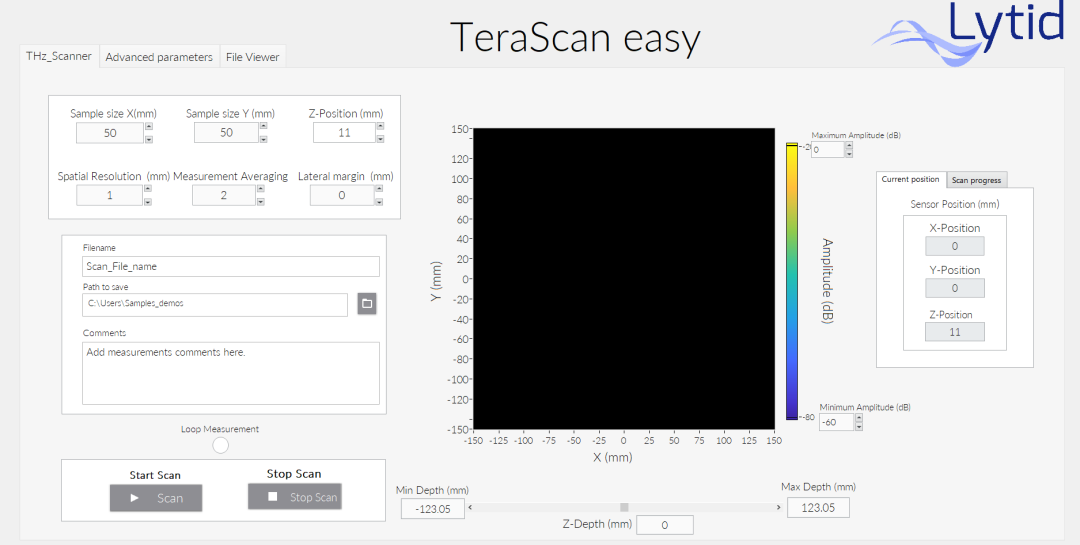

图 ｜TeraScan Easy 扫描仪控制软件

3D数据采集软件

设置扫描参数

实时监控

原始数据可访问

自动参考和背景采集

TeraVisio 3D

3D可视化软件

C扫描（x-y 图像）

A扫描 (z) 和 B扫描 (x-z)/(y-z)

深度探索滑块

提供每个数据点的时域和频域太赫兹信号轨迹

功能

深度图像分析

图 ｜用Teraviso 3D数据可视化软件进行深度图像分析

7mm 深度分辨率

20GHz 雷达带宽

高分辨率3D太赫兹图像

1.8mm空间x-y分辨率，带有50mm镜头

降至0.5mm扫描步长

全区域扫描时间：2H30min
