激光干涉仪测量机床精度之线性测量

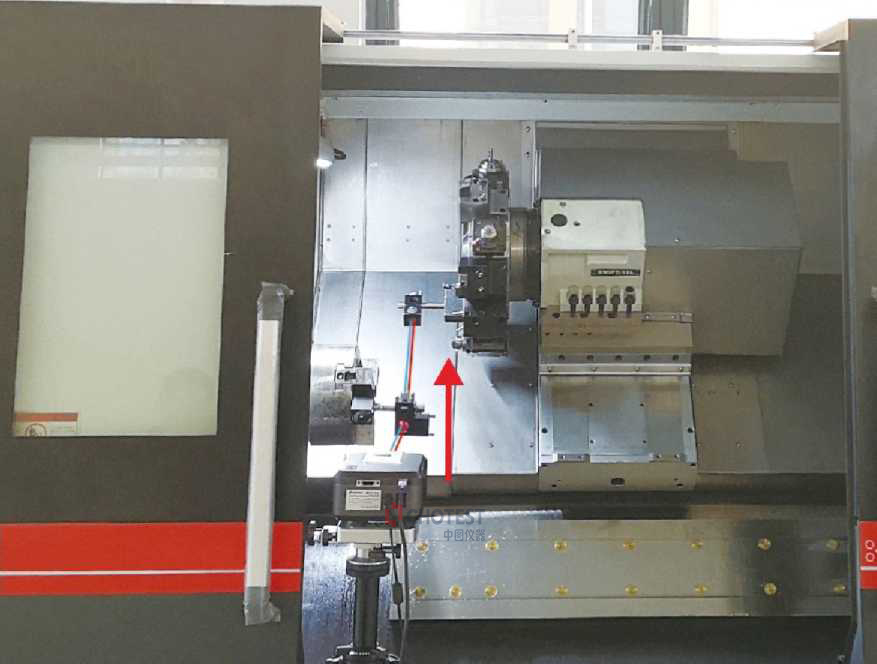

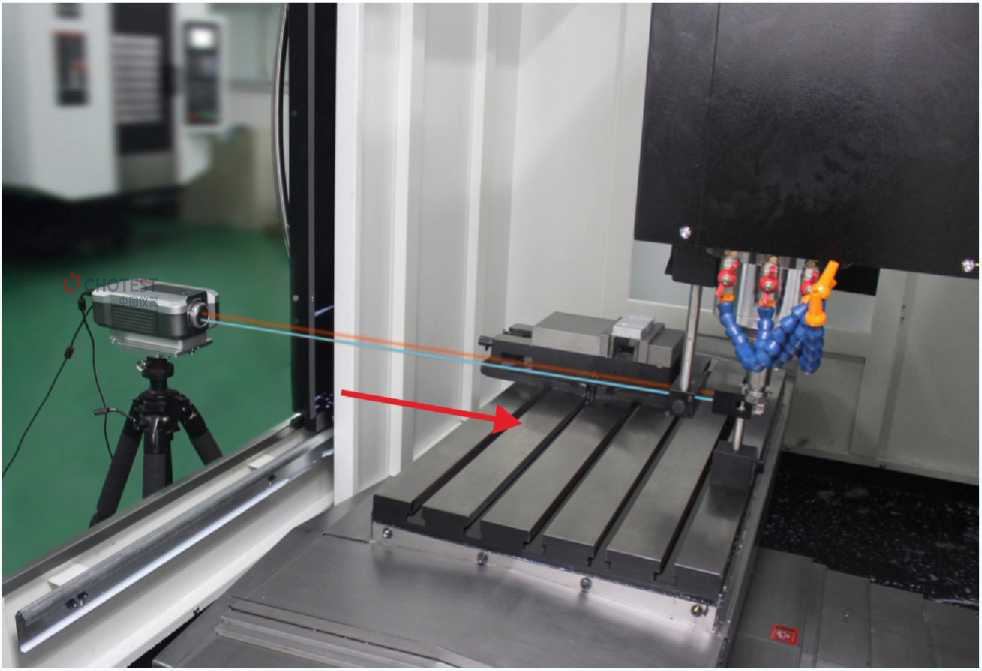

数控机床因为高精度、高效率、多功能等优点，广泛应用于各行业中。为了保证机床的加工精度，需要用到激光干涉仪对它们做定期精度检查，这样才能保证加工产品的质量。线性测量是激光干涉仪用来检定机床定位精度的一种常见测量。

线性测量构建

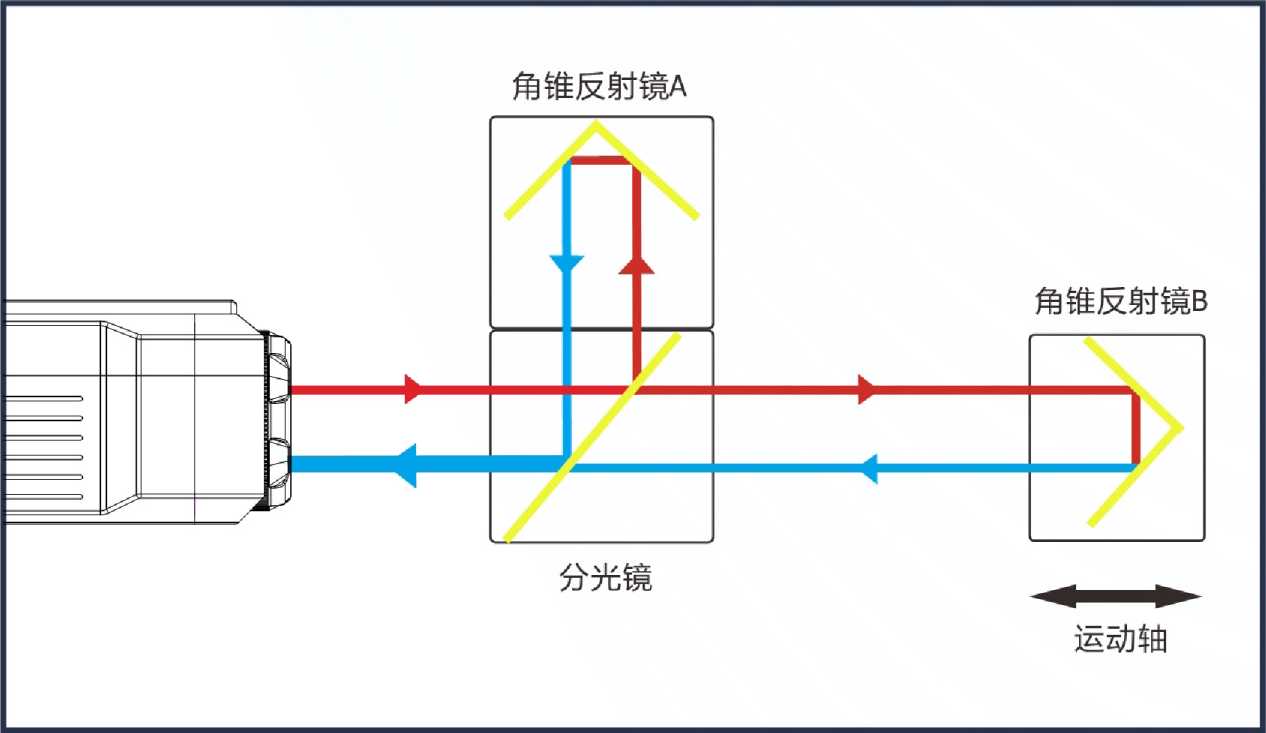

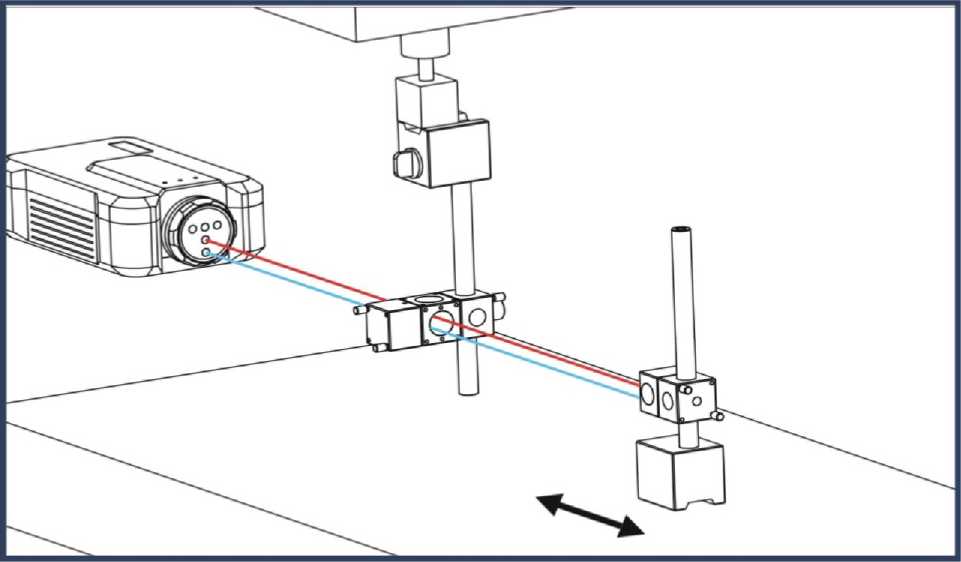

进行线性测量需使用到“线性干涉镜”（由分光镜和角锥反射镜A组 成）和“线性反射镜”（角锥反射镜B）。激光从SJ6000主机（激光头）出射，通过分光 镜后将分成两束激光，一束激光为通过角锥反射镜A的参考光，另一束激光为通过角锥反 射镜B的测量光，通过移动“线性反射镜”可实现运动轴的线性测量。

SJ6000激光干涉仪采用激光双纵模热稳频技术，可以输出高精度、抗扰力强、高稳定性的激光频率。其线性测量可满足(0〜80)m范围内的精密测量，主要应用于测量直线导轨的定位精度、重复 定位精度和反向间隙等。

线性测量步骤：
1、设置激光器系统以执行线性测量；
2、使激光束与机床的运动轴准直；
3、启动自动环境补偿功能，确保在软件中输入正确的材料膨胀系数；
4、测量和记录机床的线性误差；
5、分析数据。

注意事项

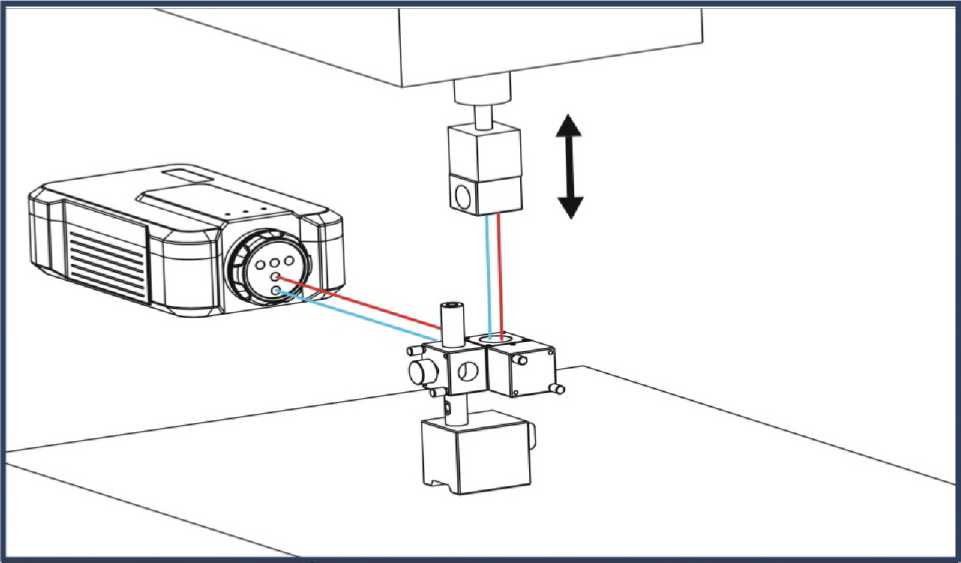

1、线性测量过程尤其是在测量与激光头成直角的水平轴和垂直轴、斜轴的时候，光路调节困难，这时候就需要巧妙安装反射镜和折射镜。
2、使用光靶能简单准直激光束
3、在开始测量时，或者在返程测量时激光干涉仪不踩点，可能原因有：
（1）光强太弱；
（2）当返回测量时，激光干涉仪不采集数据。这时候要分析“越程”量设置是否正确，或是机床在程序运行中有没有考虑“越程”。
4、线性反射镜箭头方向就是激光进行方向，一定要正确组合线性反射镜组。
5、反射镜组的一条边棱与永磁体座尽量平行或垂直，这将为后面进行找正光源做好基础。
6、激光头预热时间会根据气温的变化而变化，所以在测量数据前要保证在激光波长稳定后进行。
7、测试工作完成后，应先将激光头电源关掉，关闭电脑。
