激光跟踪仪的测绘原理与功能

激光跟踪仪是基于球坐标系的便携式坐标测量系统，有移动式三坐标测量机之称。

基本原理

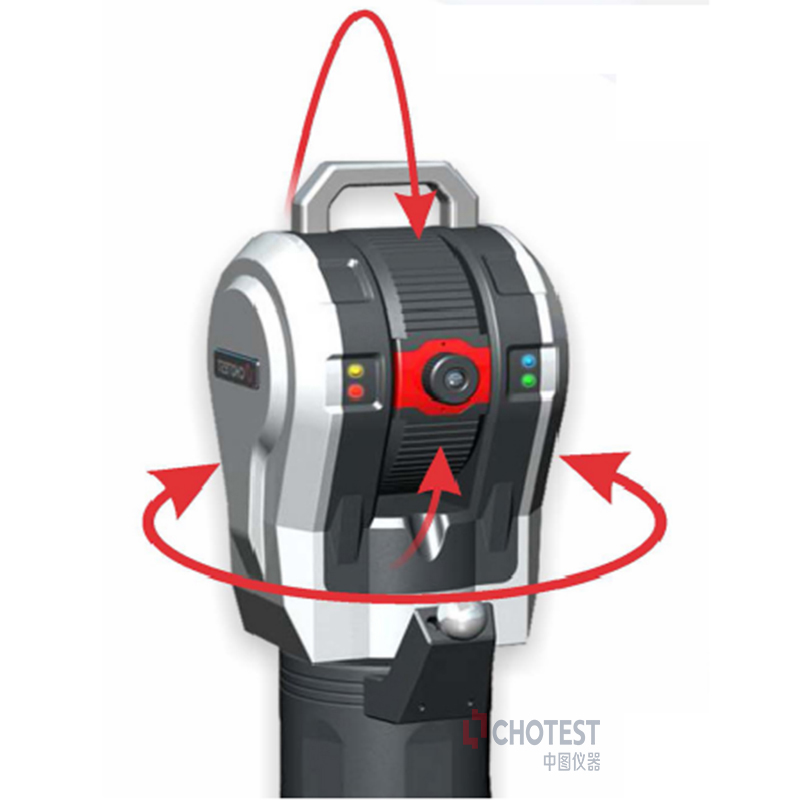

激光跟踪仪是在目标位置上安置一个反射器，激光跟踪头发出的激光射到反射器上并返射回到跟踪头，当目标移动时，跟踪头调整光束方向来对准目标。同时，返回光束为检测系统所接收，用来测算目标的空间位置。总之，激光跟踪仪是通过测量一个在目标点上放置的反射器的位置，进而确定目标点的空间坐标。

功能

GTS激光跟踪仪能直接测量出空间点的三维坐标，这些三维坐标是在激光跟踪仪的仪器坐标系下得到的。该坐标系定义为：以跟踪头中心为原点，以度盘上的0读数方向为X轴，以度盘平面的法线向上方向为Z轴，以右手坐标系规则确定Y轴，如此建立起仪器坐标系。主要用于百米大尺度空间三维坐标的精密测量，如可用于尺寸测量、安装、定位、校正和逆向工程等应用，是功能强大的计量检测工具。

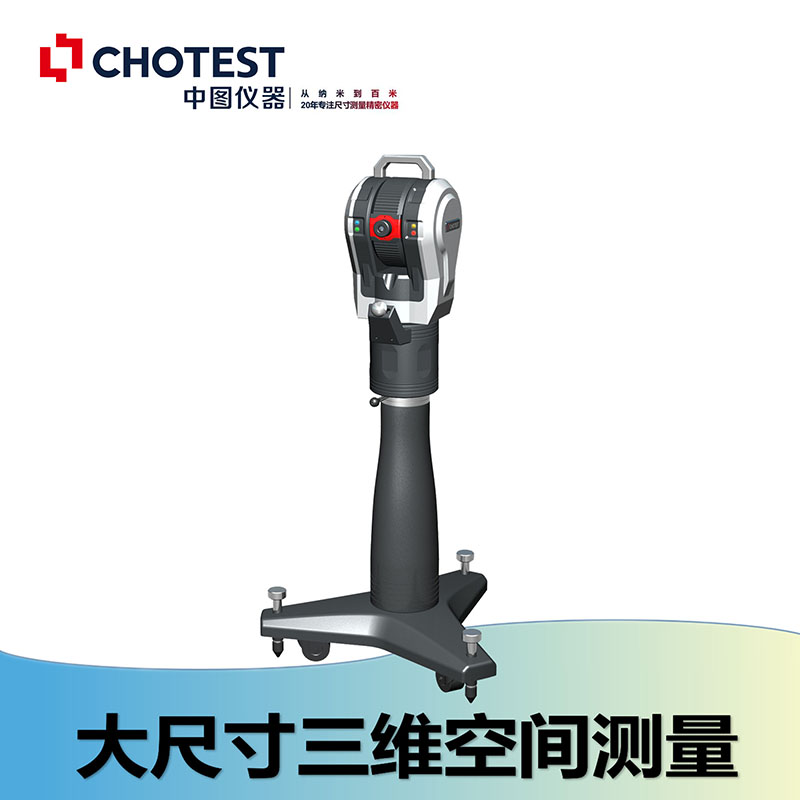

GTS激光跟踪仪系统由计算机、跟踪测量站、目标镜组成，将水平和垂直两个方向的角度测量与距离测量结合在一起，构成一个球坐标测量系统；通过目标镜完成空间几何元素测点信息的获取，并通过三维数据分析软件完成对空间几何元素尺寸、尺寸公差与形位公差、空间曲面与曲线的分析计算工作。
