射频信号源与任意波发生器,如何测试三阶交调接

在微波通信系统中，其中有一项三阶交调接截获点OPI3(third-orderinterceptpoint),它是衡量器件线性度和失真性能的两个重要指标。
模拟通信中交调失真会产生两个相邻通道的串扰问题，在数字通信中交调失真会降低系统的频谱利用率，产生更多误码率。
系统容量越大，对OIP3的要求越高，表示器件的线性度越好，失真度越少。因此，准确测量三阶交调截获点就显得尤为重要。
三阶交调接截取获点（OPI3）的测量方法与设备
今天博宇讯铭工程师会使用鼎阳的射频信号源和任意波发生器进行三阶交调接截获点测试。
首先大家都知道，OIP3是评估有源器件线性度的一项关键指标，使用SSG3000X搭配SDG6000X系列任意波形发生器可以实现对该项指标的测试。
以下步骤介绍如何生成一个载波频率为1GHz，间隔频率为1MHz的双音连续波信号，测试有源器件的OIP3。
1、将SDG6000X的输出接口连接到SSG3000X的外调制接口；

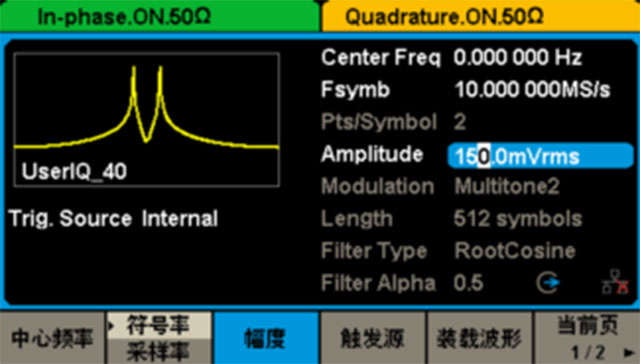

2、打开EasyIQ软件，按照如下图进行配置，然后将Multitone数据下载到SDG6000X；

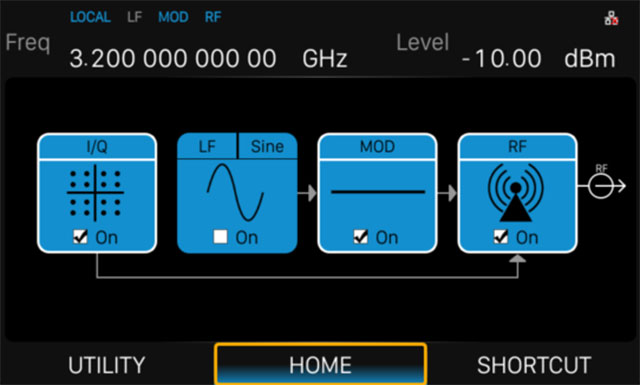

3、分别配置SSG3000X、SDG6000X如下图所示，然后打开SDG6000X的输出，SSG3000X的IQ、MOD和RF输出；

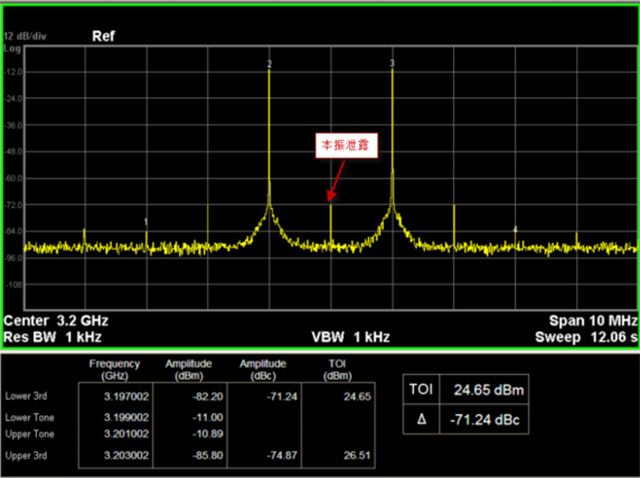

4、此时SSG3000X的RF接口输出的就是载波频率为1GHz，间隔频率为1MHz的双音连续波信号，将信号作为有源器件的输入，测试其输出信号，便可得到如下图所示的OIP3特性。

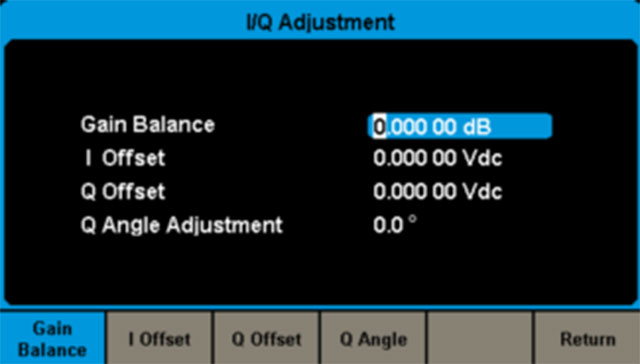

注：可以通过SDG6000X的I/QAjustment菜单进行IQ补偿。例如，当IQ调制信号出现明显的本振泄露时，可以通过交替调节I和Q的Offset解决。
