图像尺寸测量仪如何测高度

图像尺寸测量仪也叫闪测仪，是一种新型的影像测量仪技术。它不再需要光栅尺位移传感器作为精度标准，也不需要大焦距的镜头放大。只需要使用大视角、大景深的远心镜头，将产品的轮廓图像缩小几倍或几十倍，然后传输到百万像素的高分辨率CCD相机进行数字处理。计算能力强大的后端绘图测量软件，可以根据预先编制好的指令快速获取产品轮廓，并与高分辨率相机微小像素形成的比例进行对比，从而计算出产品尺寸，完成尺寸公差。

仪器结构简单，不需要位移传感器秤。它只需要一个大视角大景深的远心变焦镜头，一个高像素的CCD摄像头和强大的后台软件。

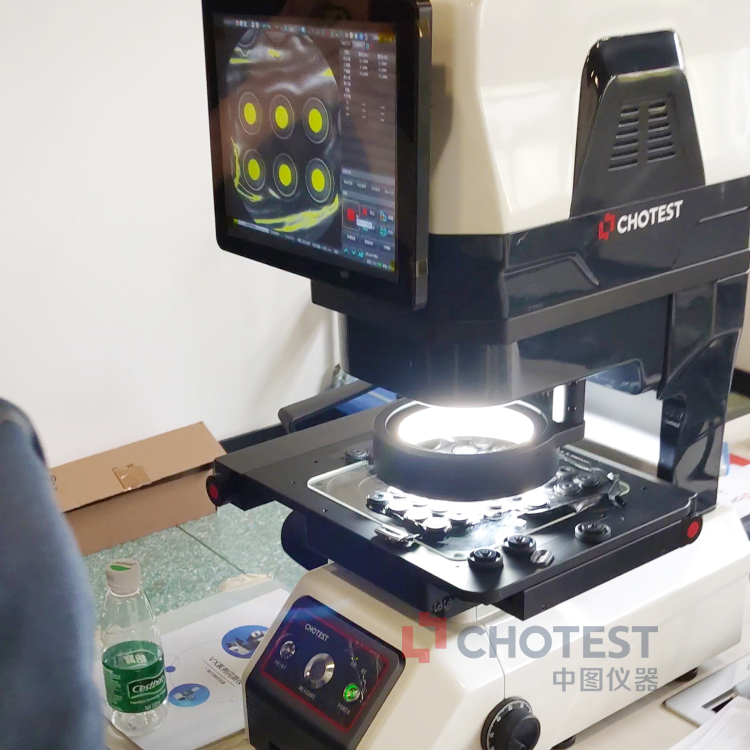

VX3000系列闪测仪具有测量范围更大、承重更高、并可扩展高度测量等优势。可以满足各类零部件轮廓尺寸快速测量需求，工件无需定位，任意摆放，一键完成二维平面尺寸测量，搭载光学非接触式测头实现高度尺寸、平面度等参数的精密快速测量。

VX8000系列还可搭载卧式转台，实现360°多面测量。

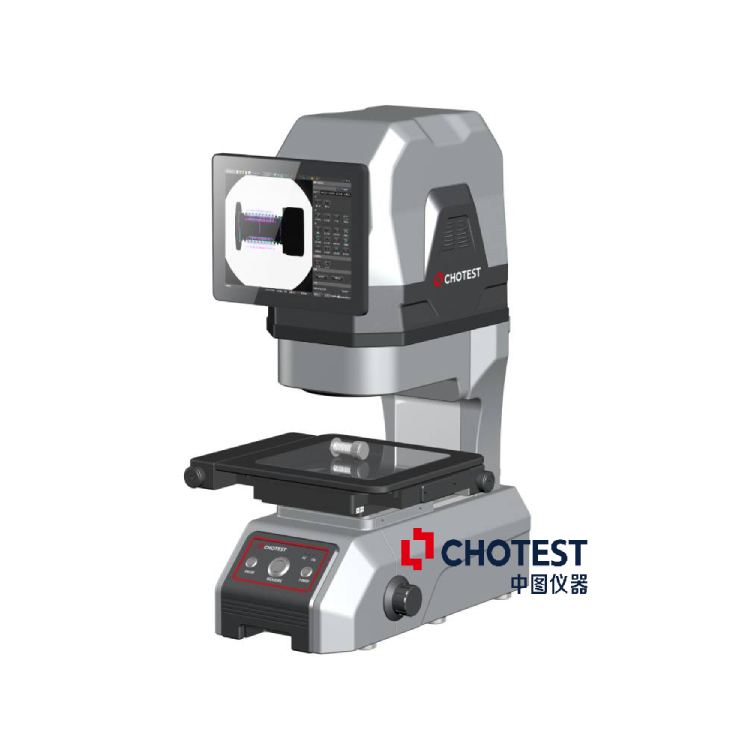

产品型号：VX8000系列
产品名称：闪测仪
图像传感器：2000万像素CMOS
照明系统：落射系统：四分割照明(白光)、环状指向性照明(绿色)；透射系统：远心透过照明(绿色)
重复精度：高精度：±0.5μm，广视野±1μm
测量精度：高精度：±1.5μm，广视野±3μm
显示分辨率：0.1μm
高度测量精度：Z轴不移动±2μm，Z轴移动±(6+L/100)μm
主要特点：一键闪测，批量更快，操作简单，自动报表
生产企业：深圳市中图仪器股份有限公司

图像尺寸测量仪优点

1.测量速度快，几秒内即可完成上百个尺寸的测量与公差评价，尤其适合小工件的批量测量。
2.重复精度高，数据准确可靠，测量结果不会因人而异。
3.操作简单轻松，任何人都能轻松上手并正确的测量。
