HDJS-6智能绝缘手套靴耐压试验装置配套工具软件

配套工具软件使用说明

5.1配套工具软件使用环境和光盘文件介绍

5.1.1软件功能简介

此配套工具软件可导入通过仪器转存到U盘的测量数据，供试验人员对测量数据做进一步分析处理。

5.1.2软件特点

● 本软件为绿色软件，无需安装便可使用

● 支持所有的Windows系列操作系统，运行速度快，使用方便

5.1.运行环境

硬件设备要求：建议使用赛扬533及以上CPU，512MB及以上内存、1GB及以上可用硬盘空间。

支持软件：Win98、Win2000、XP、Win2003、Vista、Win7、Win8等Windows系列操作系统；Microsoft Office 2000及以上版本（必须包含Excel，Word）。

51.4随机光盘文件

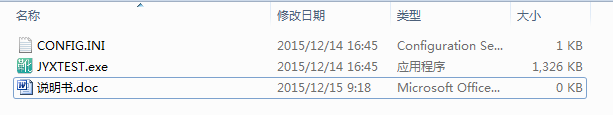

打开随机配置的光盘，将光盘文件内的文件拷贝到本地计算机文件夹中，打开文件目录如图5.1所示。

图5.1光盘目录

1.CONFIG.INI为系统所需重要文件；

2.JYXTEST.exe为仪器配套上位机软件

3.说明书.doc为仪器的操作使用说明书

双击仪器配套上位机软件JYXTEST.exe文件即可运行程序；

5.2配套工具软件使用说明

5.2.1软件使用说明

1.双击

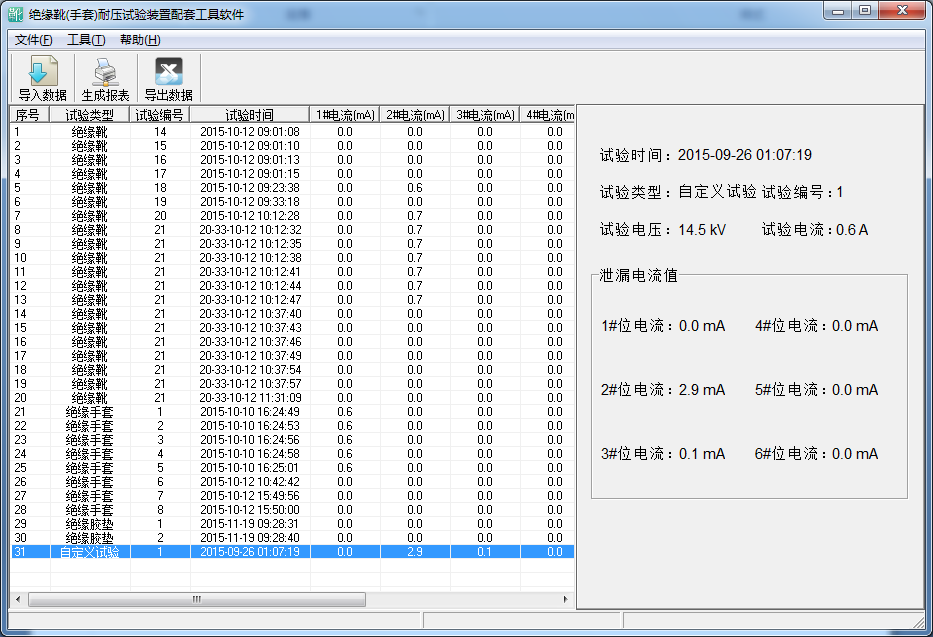

，运行绝缘靴(手套)耐压测试仪配套上位机软件软件，如图5.2所示。

图5.2 软件界面

2.软件工具栏功能介绍

导入数据：选择U盘中转存好的数据，导入到软件上。

生成报表：把测试数据，按照特定格式自动生成对应的试验报告，极大的简化了报告制作流程，提高工作效率。

导出数据：将所有的试验数据进行导出，并另存为xls格式文件，方便对试验数据进行长期电子存档。

5.2.2导入数据

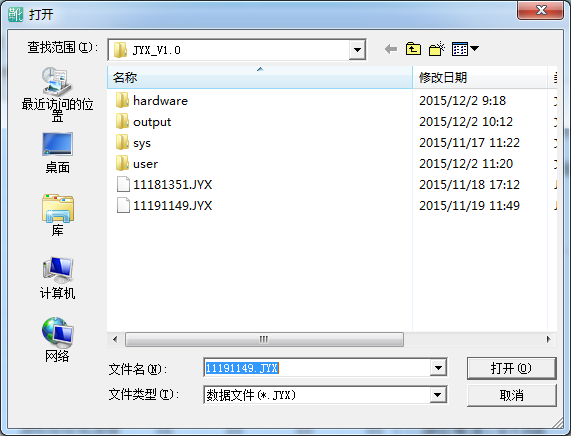

插上U盘，点击“导入数据”按钮，选择需要导入的文件，如图5.3所示。

图5.4文件导入

导入数据完成，如图5.4所示。

参数
绝缘靴试验 电压 25kV
泄漏电流 ≤10mA
时间 1min
分辨力 0.1kV、0.1mA
精度 电压±（2%＋3d）电流±（2%＋3d）3个字）
绝缘手套试验 电压 高压：8kV 低压2.5kV
泄漏电流 ≤9mA
时间 1min
分辨力 0.1kV、0.1mA
精度 电压±（2%＋3d）电流±（2%＋3d）字）
绝缘胶垫试验 电压 高压：15kV 低压：3.5kV
泄漏电流 无击穿
时间 1min
分辨力 0.1kV、0.1mA
精度 电压±（2%＋3d）电流±（2%＋3d）3个字）
自定义试验 电压 1-30kV
泄漏电流 1-20mA
时间 1-10min
分辨力 0.1kV、0.1mA
精度 电压±（2%＋3d）电流±（2%＋3d）3个字）
工作电源 AC220V 50HZ
输出电压 0-30kV
容 量 3kVA
测试数量 6只/次
环境温度 －10℃ ～ ＋50℃
操作箱体积 35*22*37cm
操作箱质量 12kg
试验车体积 75*90*102cm
试验车质量 60kg

图5.4导入数据完成

5.2.3 生成报表

导入数据完成后，点击上方的

按钮就可以进入生成报表界面，如图5.5所示，在对应的空白处可以填入相应的内容，然后点击确认按钮，就可以生成对应格式的报告，同时进入到打印预览如图5.6所示。此时可以直接点击打印，打印出对应格式的报告，或者点击保存，将报告进行保存。

图5.5 生成报表

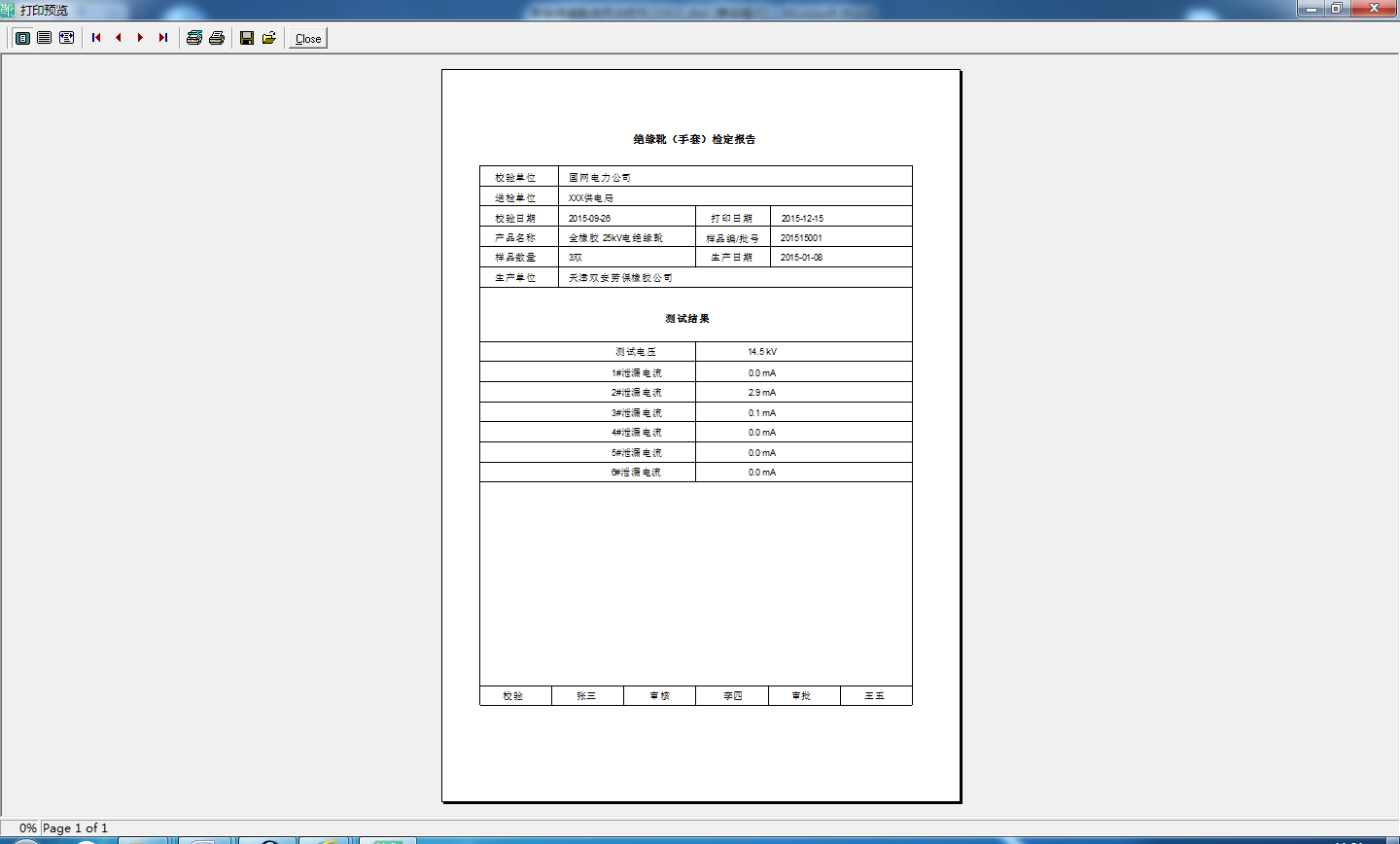

图5.6 报告打印预览

5.2.4导出数据

在主界面点击

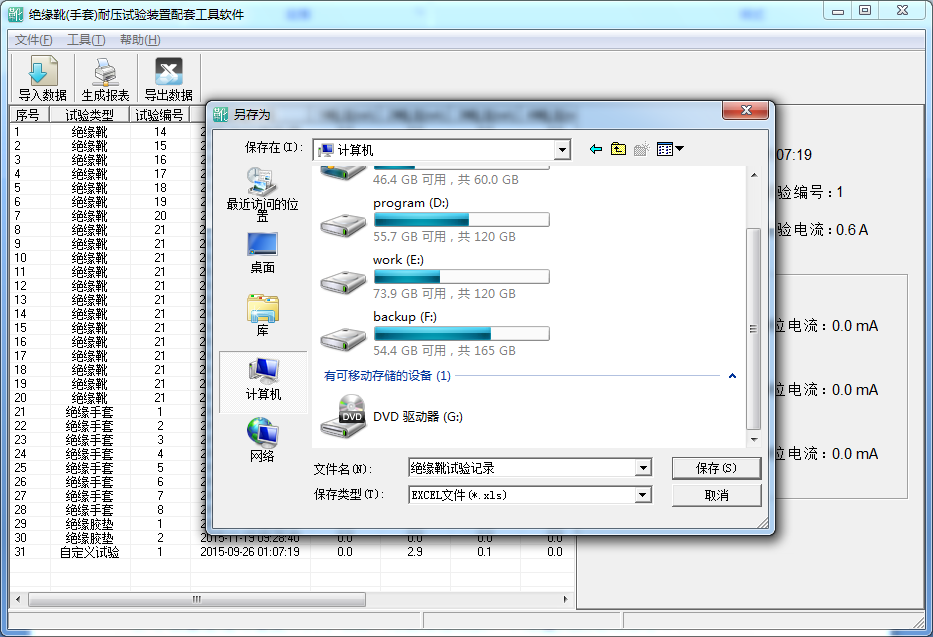

按键，即可将所用试验数据导出为xls格式的文件，如图5.7所示，在这里选择要保存导出数据文件的位置，并对保存文件进行命名后，即可对所有试验数据进行长期保存备份。

图5.7 导出数据
