HDHG-FA互感器伏安变比极性综合测试仪外接升压器

CT伏安特性外接升压器试验

执行标准
序号 标准名称
1 GB 1208-2006 电流互感器
2 GB 1207-2006 电磁式电压互感器
3 GB/T 22071.1-2008 互感器试验导则 第1部分：电流互感器
4 GB/T 22071.2-2008 互感器试验导则 第2部分：电磁式电压互感器
5 JBT 5356-2002 电流互感器试验导则
6 JBT 5357-2002 电磁式电压互感器试验导则

1.外接升压器试验接线

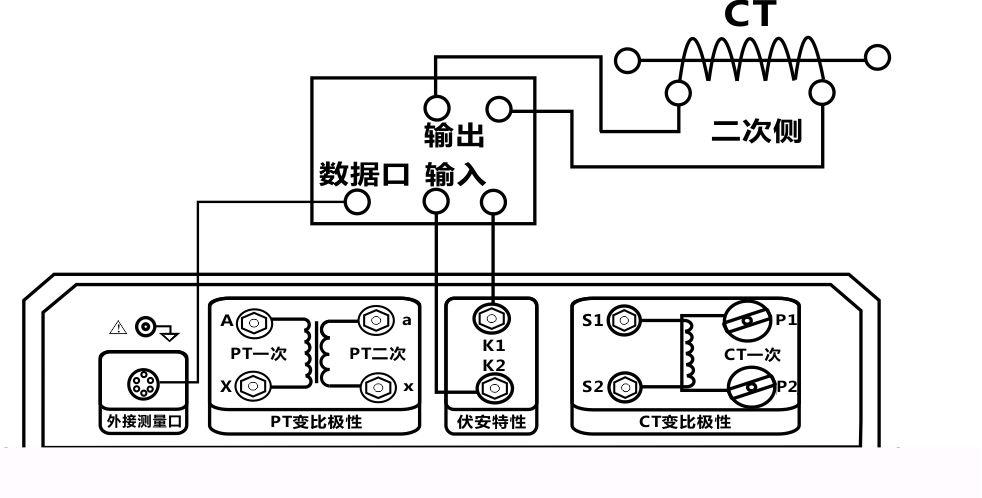

外接升压器试验使用选配的升压器进行伏安特性试验，测试二次额定电流1A的CT拐点电压可能大于1000V，仪器单机无法升到这么高的电压，此时可以采用选配的外接升压器进行试验。外接升压器的原理是将仪器输出电压进行二次升压，最高可升至2500V，外接升压器接线方法如图3.5所示。

图3.5CT伏安特性试验外接升压器试验

当交流功率电源输入端子接AC220V电源时，经外接升压器升压后交流电压输出为0～2000V。当输入端子接AC380V电源时，升压后交流电压输出达0～2500V。

2.试验方法

在图3.2界面，操作旋转鼠标，将测量方式选择为“升压器”，则会进入外接升压器试验环境，试验过程与操作和单机试验相同。

CT伏安特性试验结果操作说明

试验结束后，屏幕显示伏安特性试验曲线，如图3.6所示。该界面上各操作说明如下：

图3.6伏安特性试验结果操作界面

游标：通过旋转鼠标将光标移动至游标选项并按下，即可通过左旋或者右旋鼠标来显示当前点的电压、电流值，如图3.7所示。要退出“游标” 功能，再按一次旋转鼠标即可。

图3.7伏安特性试验结果游标操作界面

打印：通过旋转鼠标将光标移动至打印选项并按下，即可打印试验数据

图3.8伏安特性试验结果误差曲线操作界面

误差曲线：通过旋转鼠标将光标移动至误差曲线选项并按下，将弹出一个误差曲线设置对话框，如图3.8所示。“Z2”为CT二次线圈直流电阻。“额定电流”为CT二次侧额定电流，这两项由用户根据实际需要来设定，并将作用于5%和10%误差曲线的显示效果和计算值。用户设置好这两个参数后，通过旋转鼠标将光标移动至10%误差曲线选项并按下，即可自动进入10%误差曲线结果操作界面，如图3.9所示。

图3.910%误差曲线结果操作界面

操作旋转鼠标将光标移动至曲线数据选项并按下，可显示10%误差曲线的曲线数据，如图3.10所示，通过旋转鼠标将光标移动至打印选项并按下，可打印10%误差曲线，通过旋转鼠标将光标移动至返回伏安曲线选项并按下，可自动返回到上一级伏安特性试验结果操作界面。

图3.1010%误差曲线数据界面

将光标移动至5%误差曲线选项并按下，即可自动进入5%误差曲线结果操作界面。其操作方法与10%误差曲线的操作方法一样，请参考上述说明。

图3.11伏安特性试验结果数据显示界面

数据：通过旋转鼠标将光标移动至数据选项并按下，屏幕显示伏安特性试验结果数据列表，如图3.11所示，仪器根据所测的数据计算出拐点值，并在数据的第一行显示。如果数据数量比较多，通过旋转鼠标将光标移动至 翻页选项并按下，即可查看更多的数据。通过旋转鼠标将光标移动至返回选项并按下，可自动返回到上一级伏安特性试验结果。

参数
工作电源 AC380V AC220V
CT伏安
特性试验 单机 0～1000V、0～20A 0～600V、0～20A
外接升压器(选配) 0～2500V、0～3A 0～2000V、0～3A
分辨力 0.1V、1mA
精度 ≤0.5%
5%或10%误差曲线 精度 ≤1.0%
CT变比极性试验 范围 5～25000A/5A(5000A/1A)
精度 ≤1.0%
PT伏安
特性试验 单机 0～1000V、0～20A 0～600V、0～20A
外接升压器（选配） 0～2500V、0～3A 0～2000V、0～3A
分辨力 0.1V、1mA
精度 ≤0.5%
PT变比极性试验 范围 1～10000
精度 ≤1.0%
一次通流 电流范围 0～600A
通流时间 5分钟
工作电源 AC220V或AC380V 50HZ
环境温度 -10℃ ～ +50℃
主机体积 420×330×320 mm3
主机质量 39kg
外接升压器体积（选配） 310×310×330 mm3
外接升压器质量（选配） 25kg

图3.12伏安特性测试结果保存设置界面

保存：通过旋转鼠标将光标移动至保存选项并按下，将弹出一个伏安特性试验结果保存参数设置对话框，如图3.12所示。“线路号”可以设置六位，每一位用数字0～9或者“空格”表示，通过旋转鼠标将光标移动至“线路号”右边的选项并按下旋转鼠标，光标缩小为一个数字大小，通过转动旋转鼠标可得到所需要的值，每按一下旋转鼠标可设置下一位数字，当按完六下后，完成“线路号”的设置。“组号”由一位0～9的数字或者“空格”表示，设置方法跟“线路号”相同。“相序”由一个字母或者“空格”表示，字母可以为“A、B、C、D”中的一个，设置方法跟“线路号”相同。“K”由一位0～9的数字或者“空格”表示，设置方法跟“线路号”相同，“日期”为当前时间，“已用”表示已保存的数据量。当设置完参数后将光标移动至确定选项并按下，仪器自动完成保存并返回到上一级伏安特性试验结果操作界面；当将光标移动至取消选项并按下，仪器自

动返回到上一级伏安特性试验结果操作界面。

返回：通过旋转鼠标将光标移动至返回选项并按下，仪器自动返回到上一级电流互感器伏安特性试验参数设置界面。

运行：通过旋转鼠标将光标移动至运行选项并按下，仪器自动进行新一轮试验，并受上一次设置的参数限定。
