【干货】频谱仪测试射频模块相关步骤

一

发射功率的测量步骤

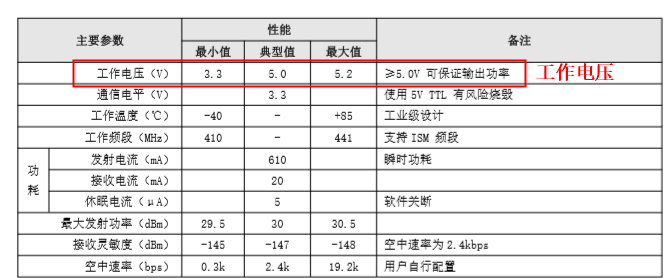

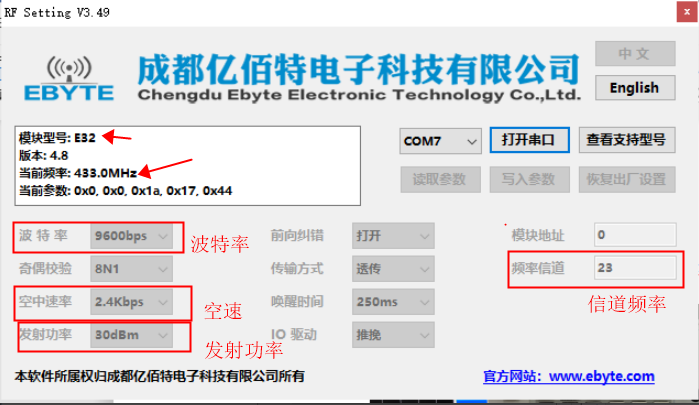

工具：频谱仪版本：功率版本使用步骤：1. 查询模块型号，工作电压，默认参数（如信道，波特率等），工作模式连接方式，打开串口软件，确认串口未发送数据（若未加衰减器，会损坏仪器）*下面以E32-433T30D为例E32-433T30D参数配置工具：E32-433T30D工作电压：

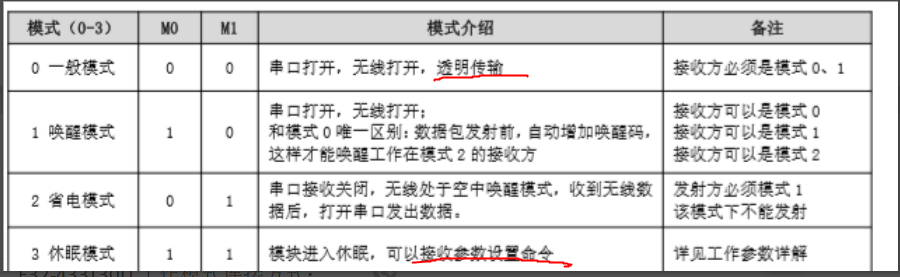

E32-433T30D工作模式连接方式：
串口软件Xcom：

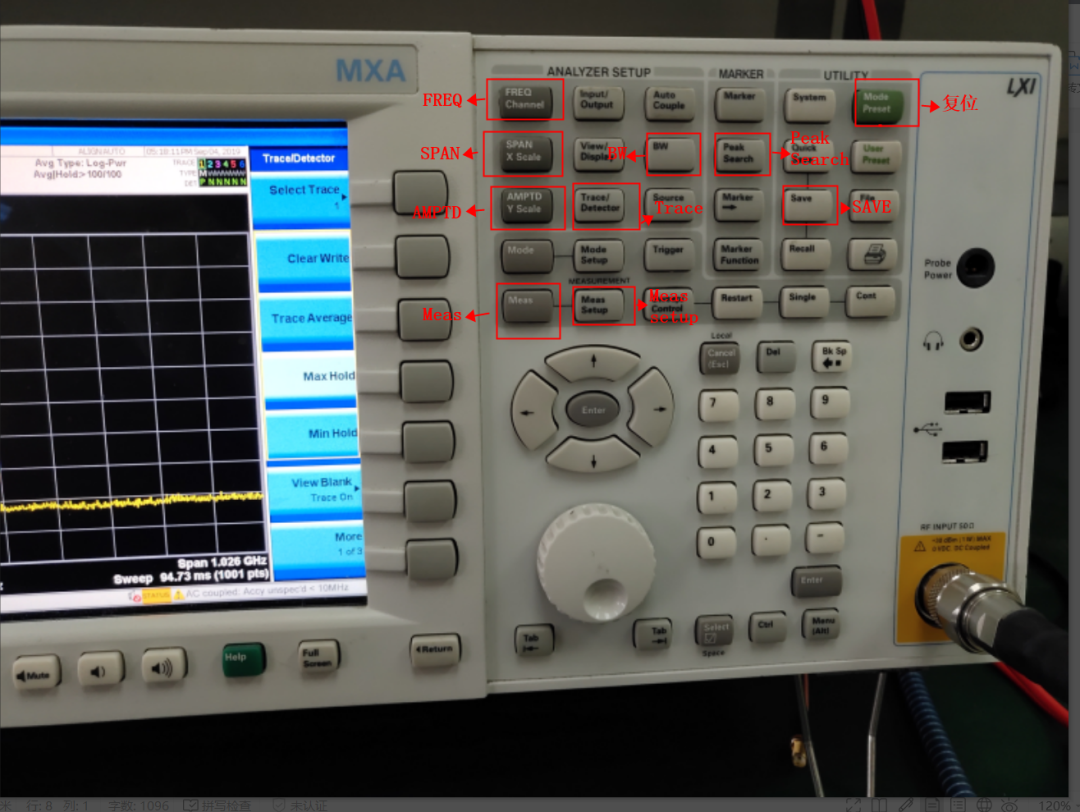

频谱仪按键：

2. 设置频率Freq：按按键“Freq”设置仪器中心频率（与模块发射频率一致）。3. 设置功率补偿：按键“AMPTD”选择第二页第二个Ref lv：offest，设置对应频段功率补偿（根据该仪器连接衰减器查询补偿功率）。4. 设置扫描宽度：按仪器“SCAN”按键，根据模块发射频率以及需要测量的值选择测试宽度。（一般我们选择100MHz）5. 设置BW：按仪器“BW”按键，BW的值对应了扫描的快慢，根据要测量的值选择对应的BW。（一般我们选择100KHz）6. 完成1-5步骤之后，更改模块工作模式，如透传，通过串口工具命令模块发送数据，按“Peak Search”按键，接着按仪器“TRACE”按键，选择Max hold选对应模块发射频率的点就是模块发射功率。

二

二次谐波的测量步骤

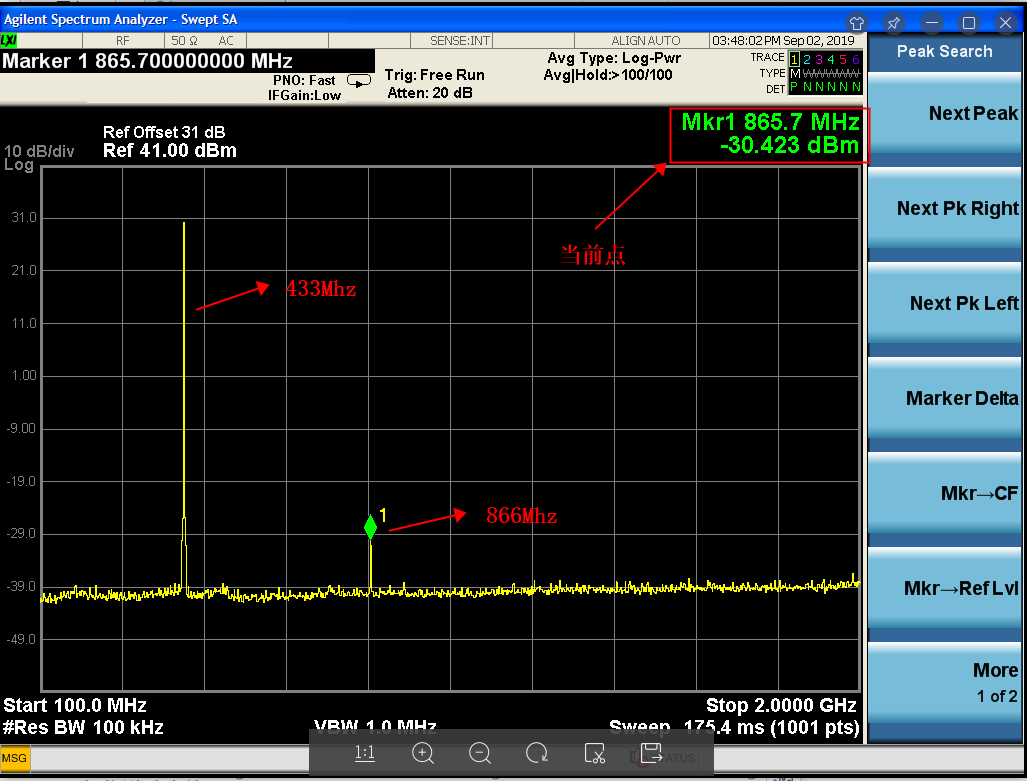

工具：频谱仪版本：功率版本完成1-6步骤之后，按“PEAK”按键，选择或输入频率为两倍频率的点，（如E32-433T30D默认频率433MHz，二倍频率就为866MHz,此时需要重新设置SCAN，使其包括866Mhz），该点就为二次谐波点。

三

邻信道功率比的测量步骤

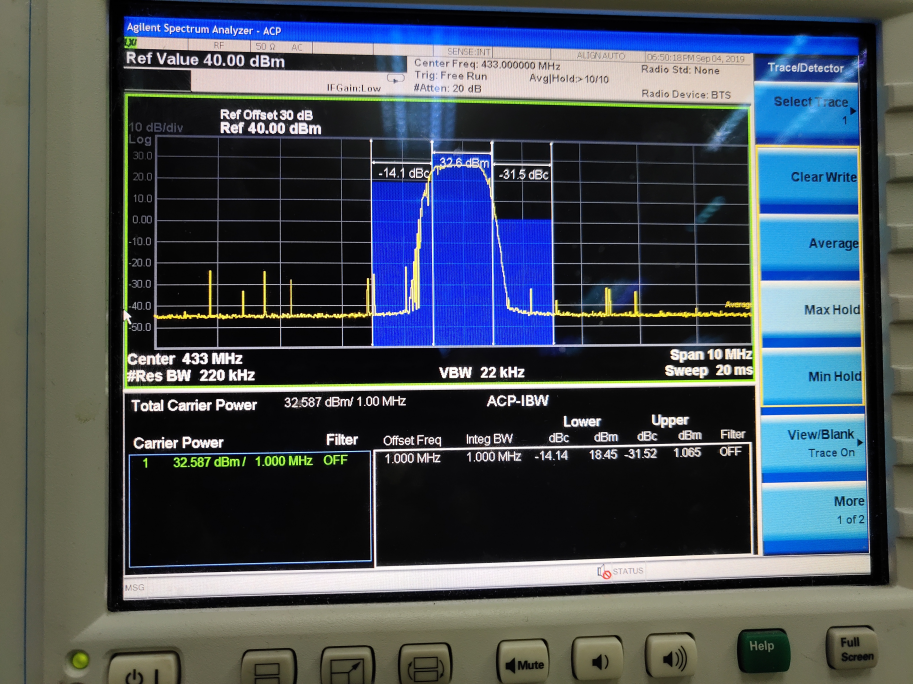

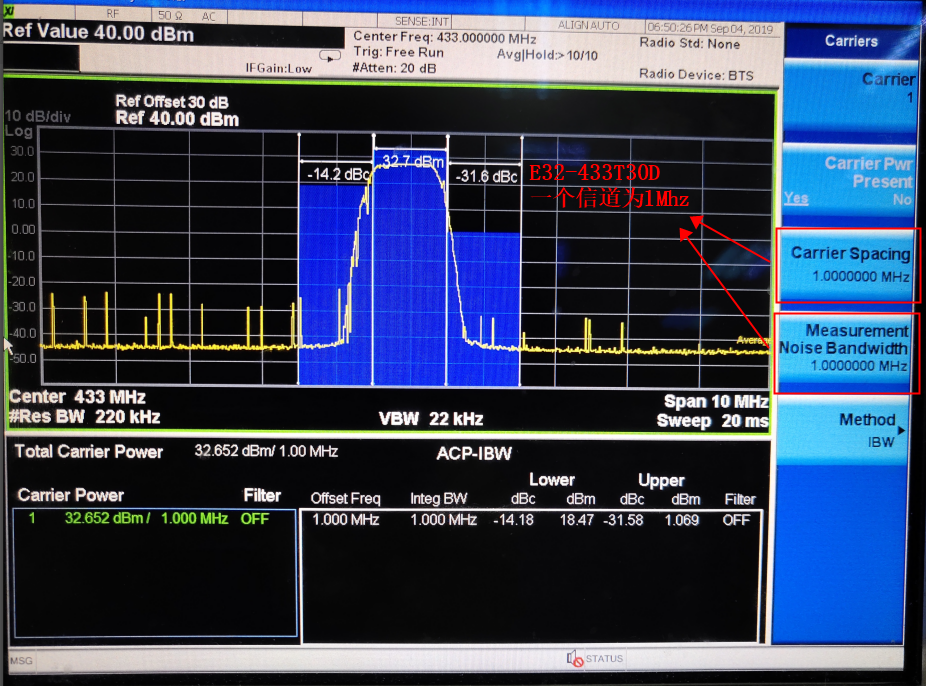

工具：频谱仪版本：功率版本在前面1-6步骤基础上按“meas”按键，选择ACP，Center Freq选择发射频率，如E32-433T30D默认信道23，因此选择频率433Mhz，再按“meas setup”按键，选择offset/LImits将offset Freq与lntey bw设置为该模块一个信道所占用的带宽频率。再按“meas setup”按键，选择carrier setup后选择configure carriers将carrier Spacing与Measurement设置为该模块一个信道所占用的带宽频率，此时，按“Trace”按键，选择Max Hold，此时就为邻信道功率比。(邻信道功率比dBc)

四

频率准确度的测量步骤

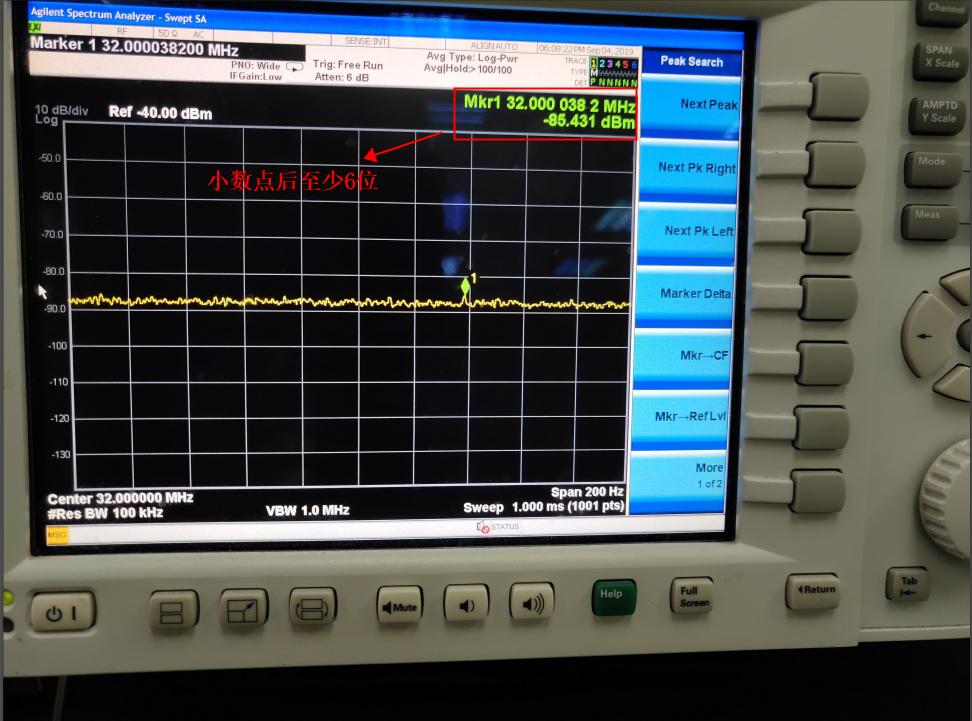

工具：频谱仪版本：功率版本选择按键“Freq”将中心频率设置为晶振频率，然后调整span与BW（晶振至少保留的小数位数），按“Peak Search”按键选择NEXT PEAK，然后按“Trace”选择Max Hold选择最大值，如无明显变化，后又再次调整span与BW直到屏幕中有明显的凸起点。（该截图为E32-433T30D测试结果 其中span为 200Hz，bw为100kHz）
