电缆的差分特性阻抗（120欧姆）及插入损耗的测

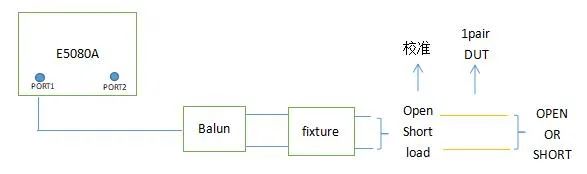

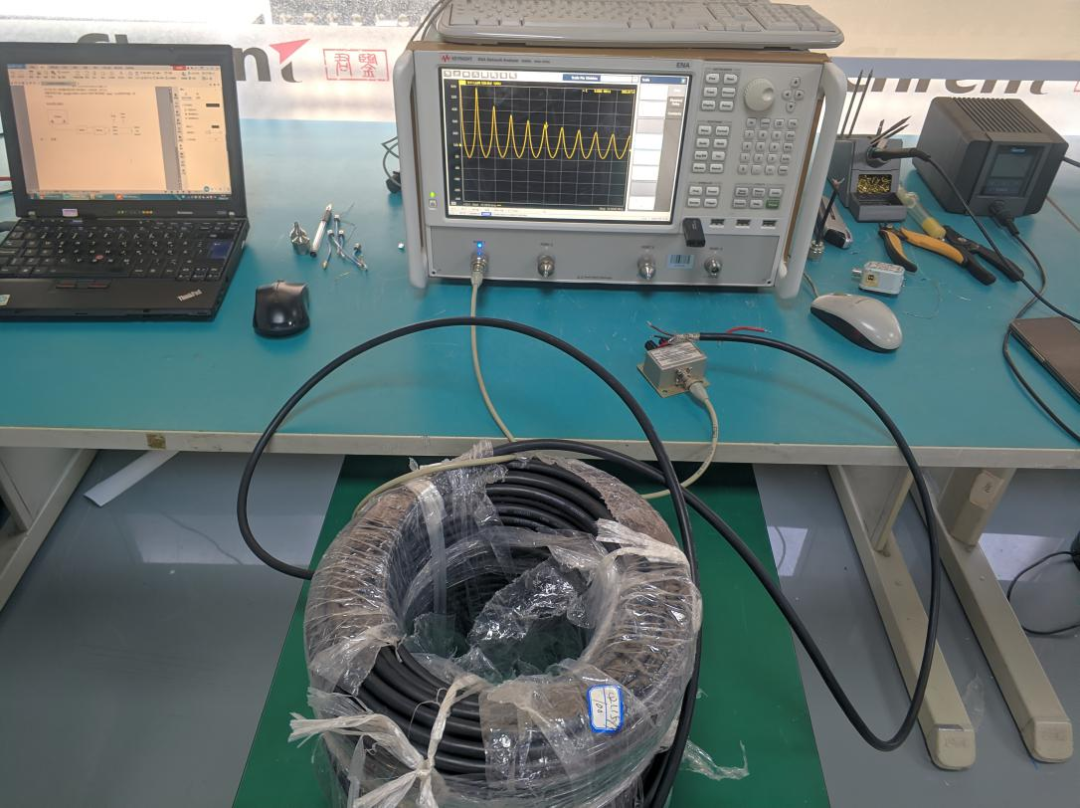

本文档介绍一种测量电缆的差分特性阻抗（120欧姆）及插入损耗的方法测量使用的仪器：Keysight E5080A ; 50/120 欧姆平衡转换器（Balun）;120欧姆纯电阻（用于校准）差分120欧姆特性阻抗的测量方法测试装置示意图：

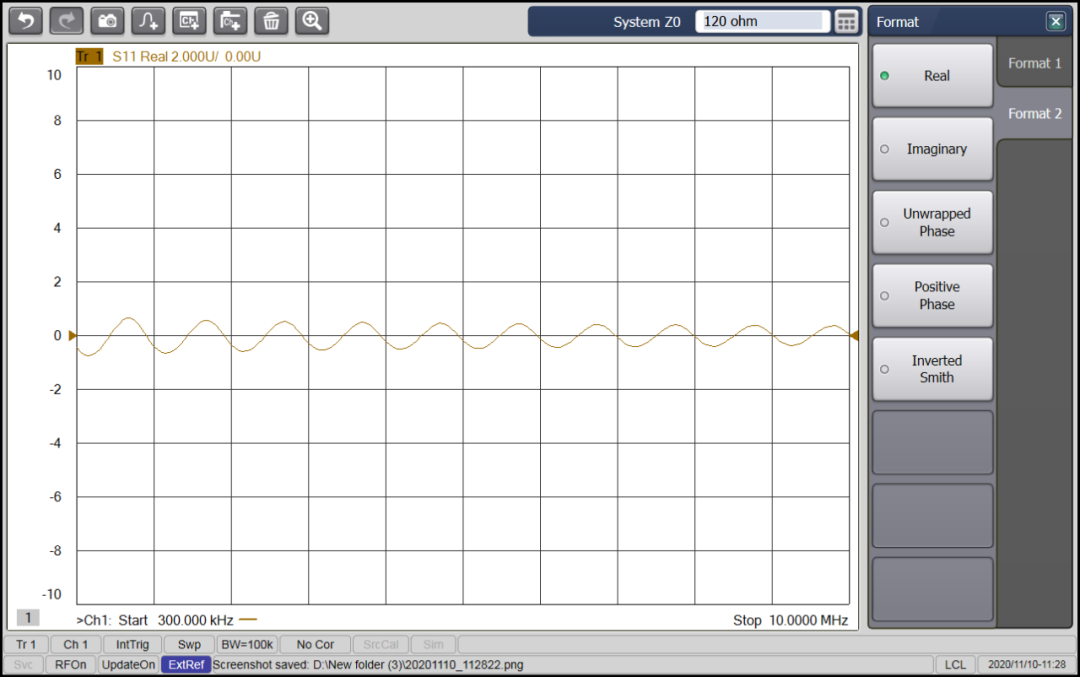

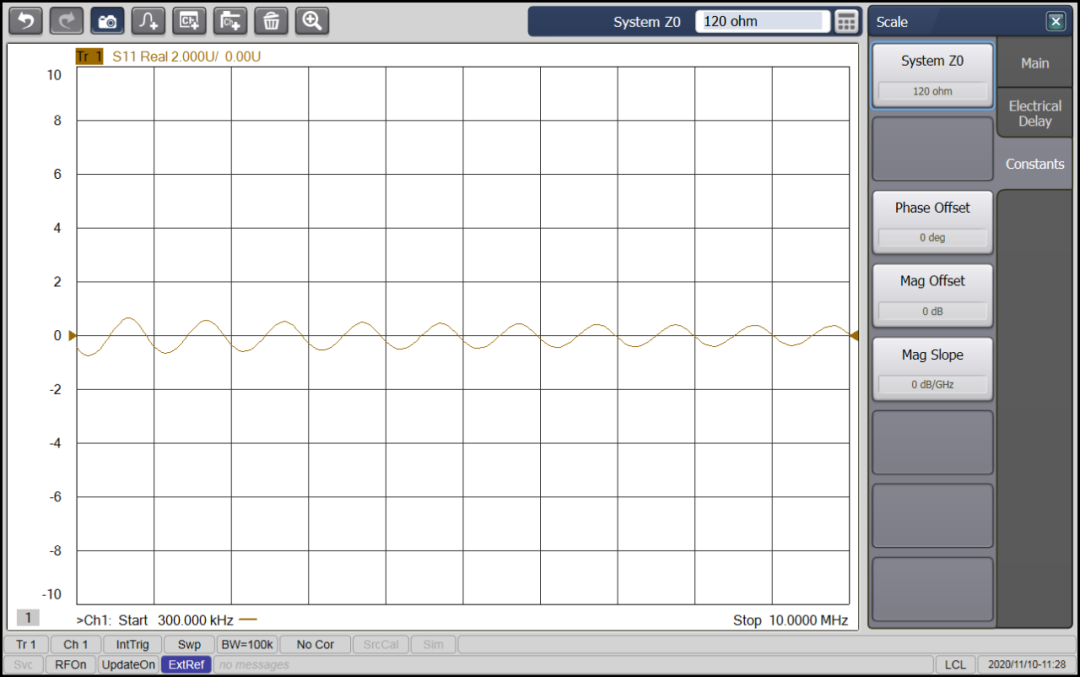

步骤：1.在E5080A 上设置好起止频率（例：300KHz--10MHz），自定义校准件型号（如120）注意阻抗设置成120欧姆，网分系统阻抗设置成120欧姆。测量S11,Format设置成Real

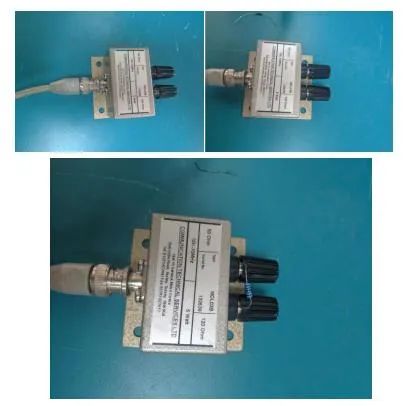

2.Balun单端端口连接E5080A PORT1,平衡端口连接夹具。如果没有夹具，可以不用连接夹具。

3.在夹具端口（Balun平衡端口）进行三步校准（开路，短路，负载）。开路校准时，保持夹具两个端口开路，短路校准时，短接夹具两端口，负载校准时，在夹具两端口之间连接120欧姆纯电阻。

4.校准完成后，把被测件的一对电缆连接到夹具上，进行测试

5.被测电缆一端连接到夹具上，另一端保持开路，测试S11值；另一端保持短路时，测试S11值。计算开短路阻抗。

式中：Zr ---开短路阻抗 Z0a ---基准阻抗，单位为欧姆（即120欧姆） Saa ---即S11值此过程在网分中有工具可自动计算得出开短路阻抗：MeasSetup--Conversions--Z-Relfect

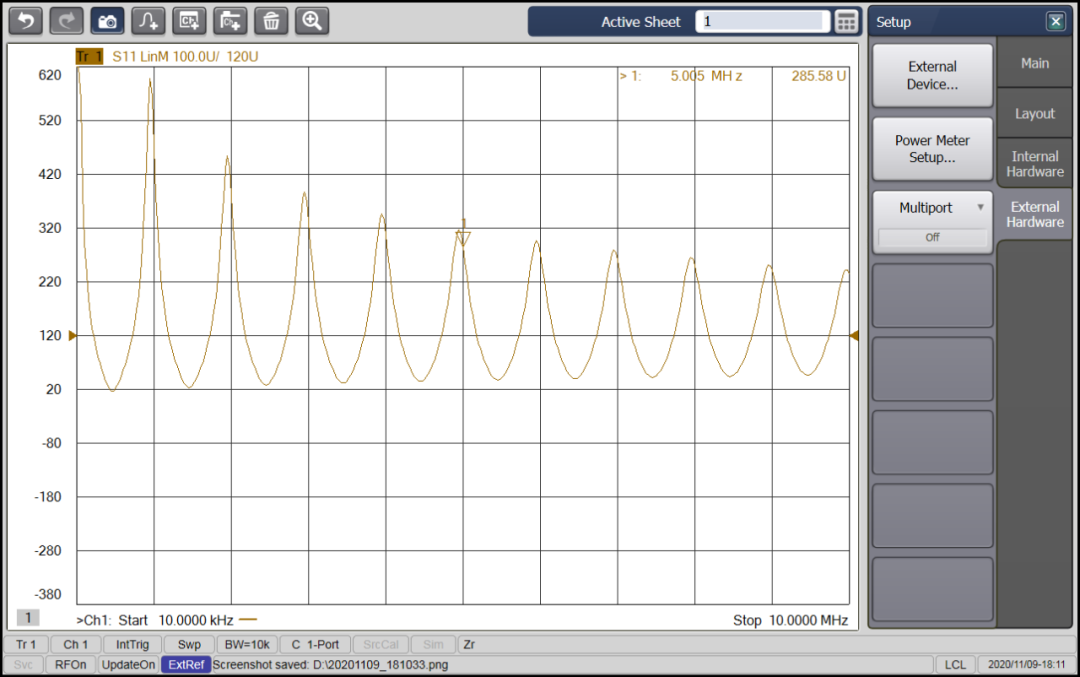

6.计算特性阻抗特性阻抗等于开路阻抗和短路阻抗的值相乘并开平方的值 式中Z为特性阻抗，Z1为开路阻抗，Z2为短路阻抗。7.根据步骤5分别marker各频点的开短路阻抗，根据步骤6计算相应的特性阻抗。例如：F=5.005MHz时开路阻抗 285.58欧姆

F=5.005MHz时短路阻抗39.99欧姆

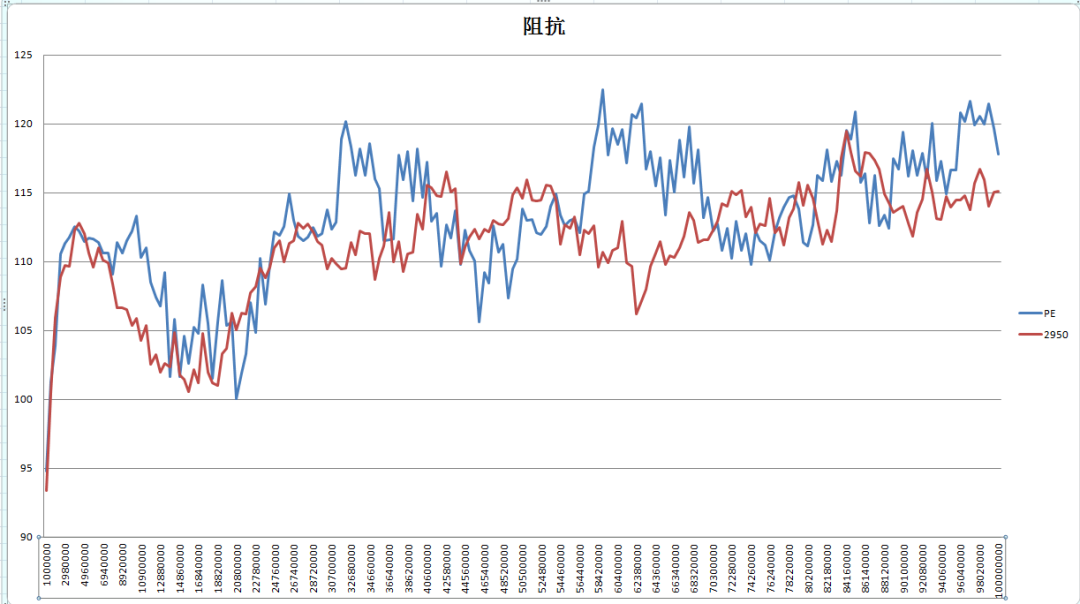

计算：欧姆8.可以把测试开短路阻抗的S曲线保存成数据格式（CSV），然后在excel里自动得出特性阻抗曲线

• 电缆的插入损耗测量方法

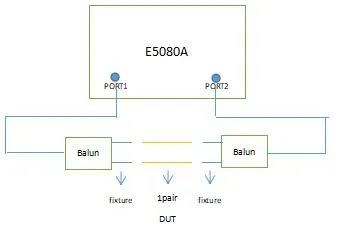

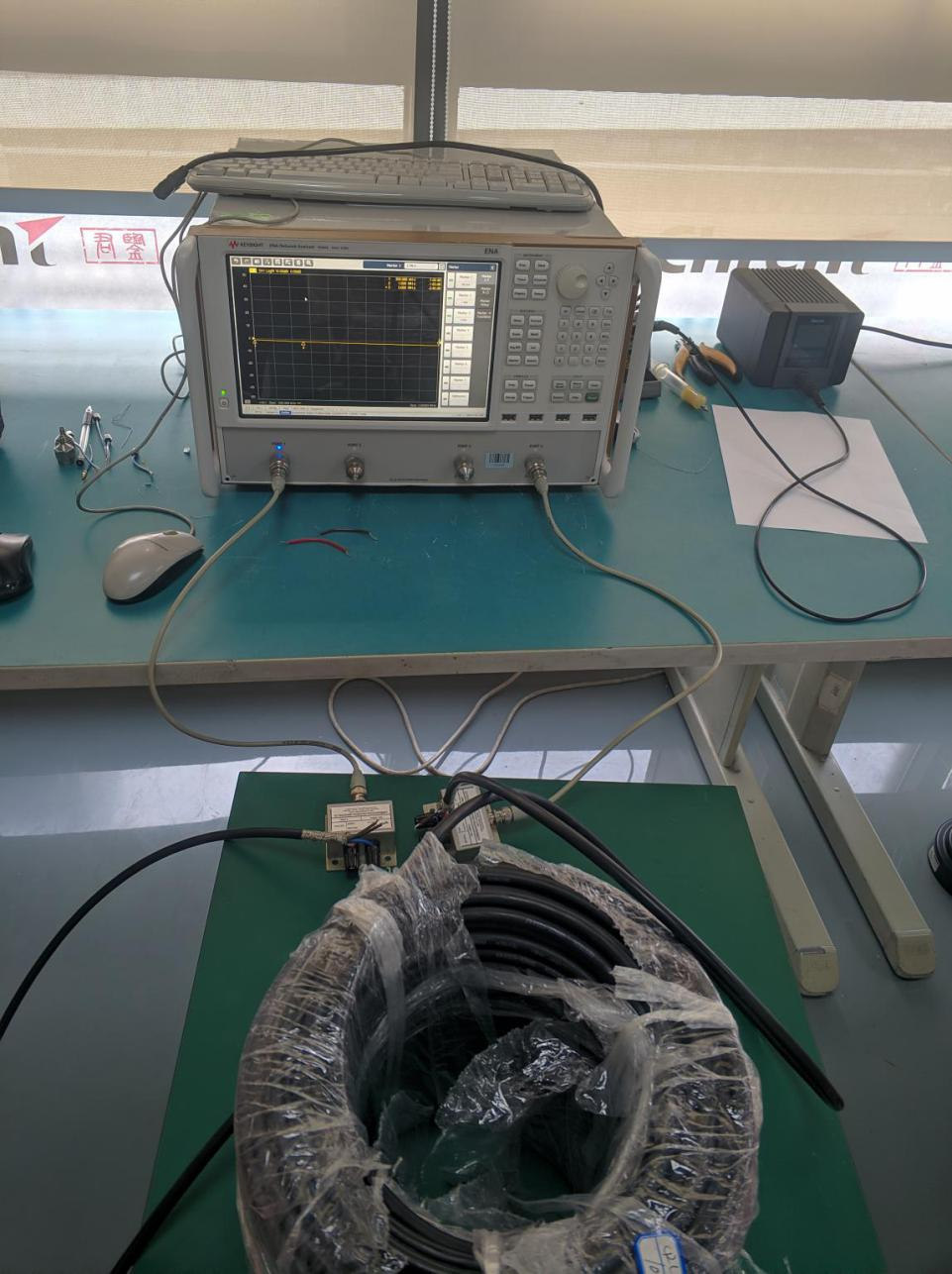

测试装置示意图

1.在E5080A上设置起止频率（电缆工作频率 300KHz--3MHz），测试S参数设置为S41（2端口网分可用S21）

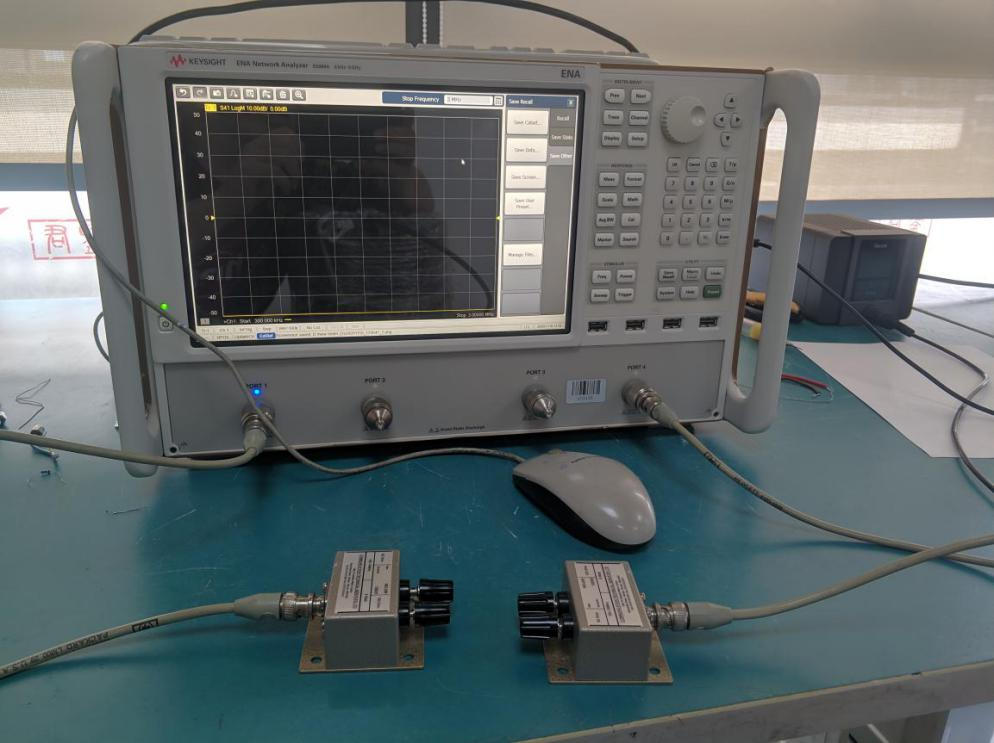

2.按示意图连接Balun和仪器端口

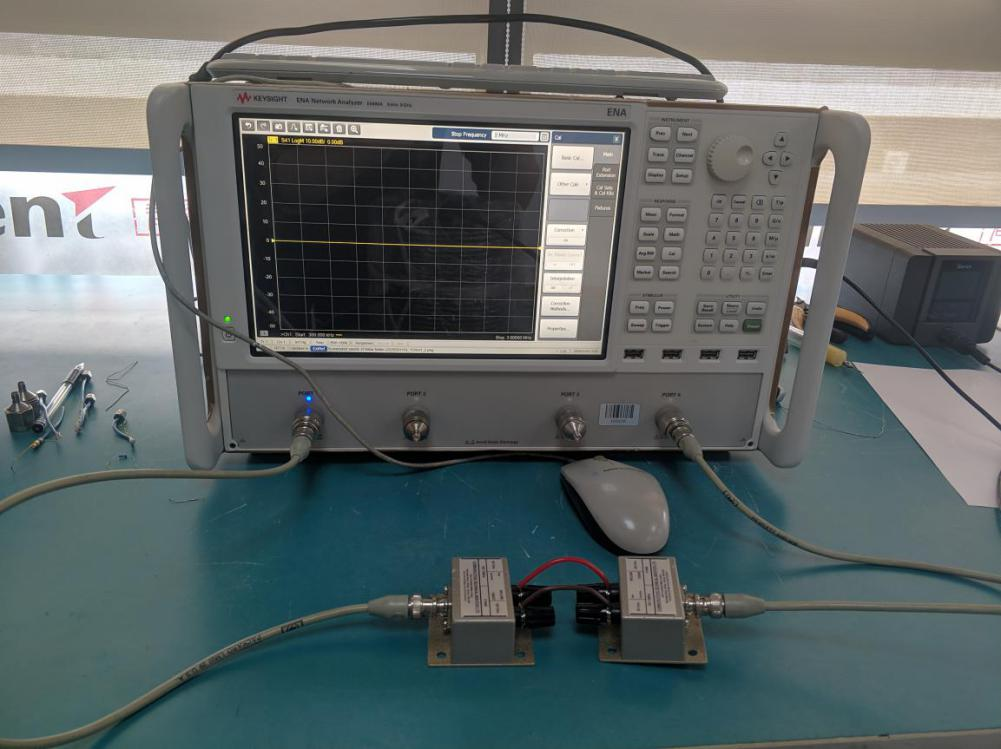

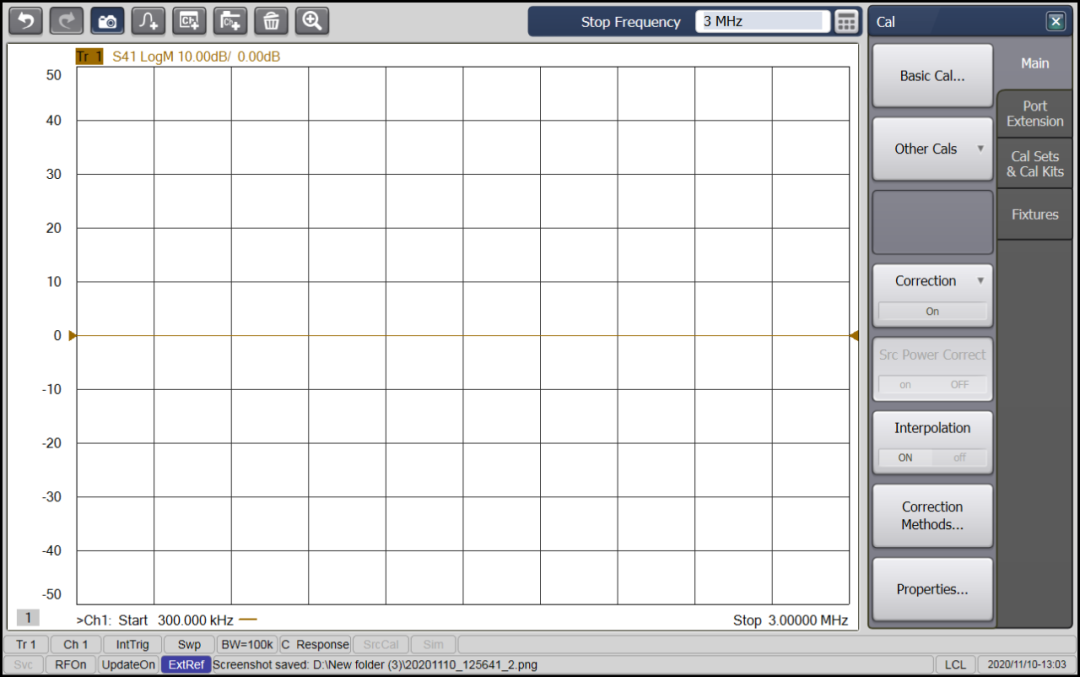

3.校准S21

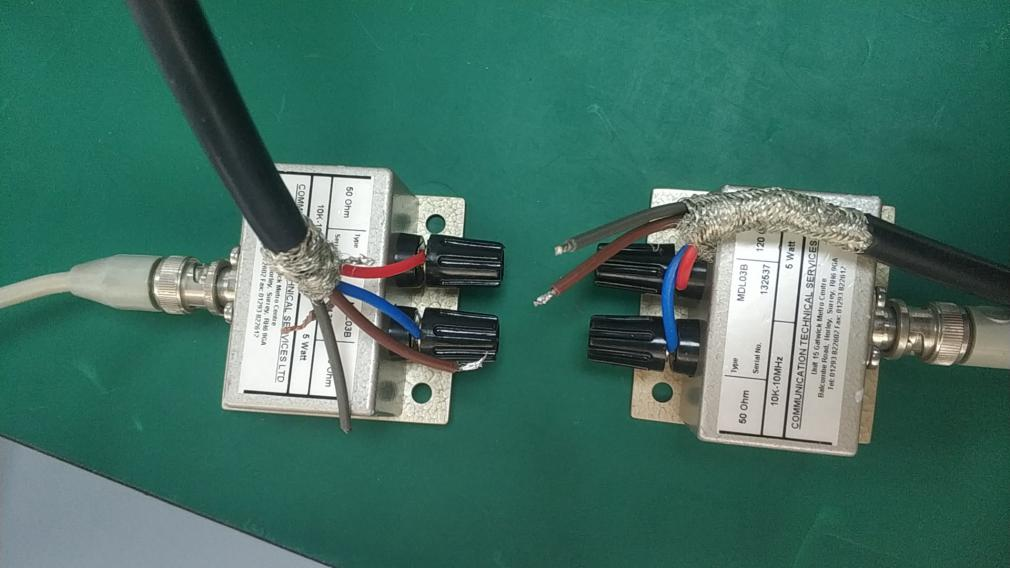

4.连接被测电缆测试插损

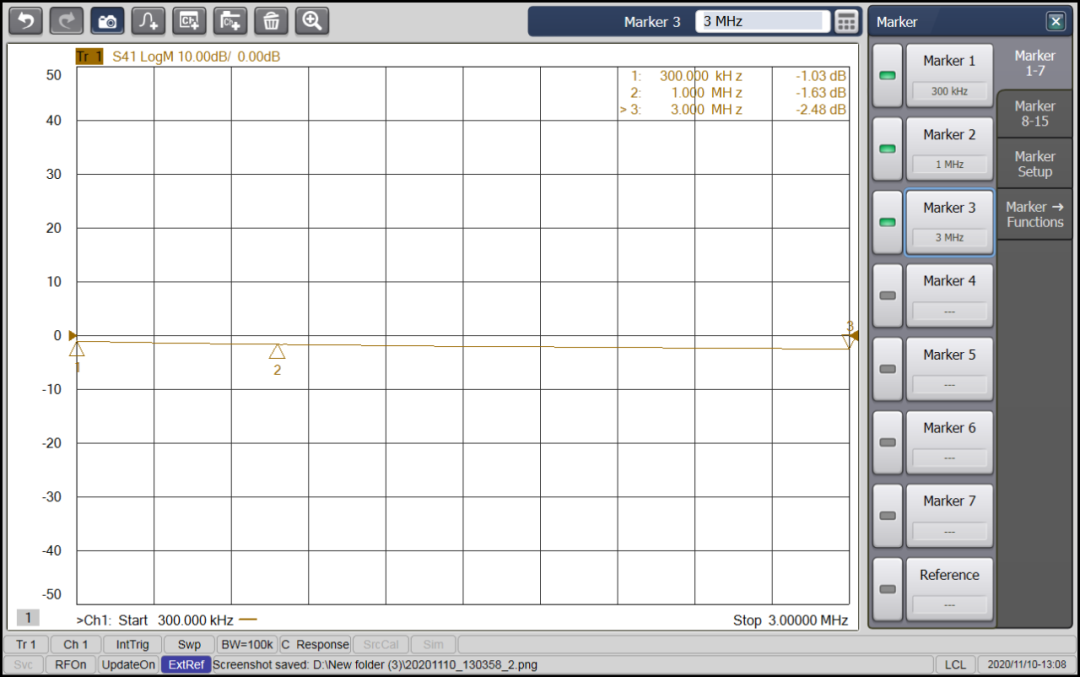

5.Marker标记需要测的频点插损值
