交流电源实操！交流电源List波形编辑功能如何使

很多朋友们对于交流电源中的List波形编辑功能只限于知道有此功能，但不知道如何操作。为此，今天博宇讯铭工程师以全天交流电源为测试仪器，针对List波形编辑功能进行实际操作，希望能够帮助到有需要的朋友们，更好的应用交流电源List波形编辑功能。

该交流电源适用于开关电源的输出测试。并提供多种波形编辑模式，来模拟各种电源干扰状况与法规认证项目，如周期断电，暂降，瞬间尖峰或者更为复杂的波形输出，广泛适用于研发实验室，高校与认证实验室。而List波形编辑模式具体操作步骤如下：

点击屏幕一次选择【Output Mode】--【PLD Testing】--【List Mode】

点击选择【Rename】，可以重新命名List文件，旋转旋钮并按下旋钮完成命名，包括【0】-【9】，26个字母，按下【Enter】键确认命名。

点击选择【Enter】，进入编辑界面。

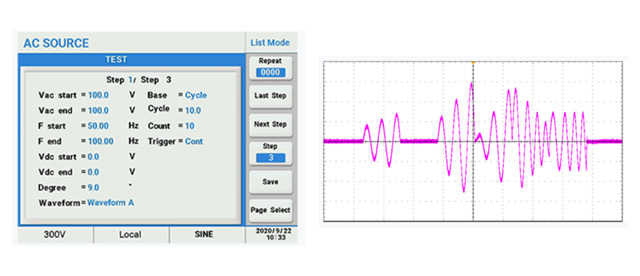

操作以上步骤后，将会出现以下选择项：

Repeat，该完整List文件的重复次数，0-9999，0代表无线循环，Last Step/Next Step，上一步/下一步；

Step，设置该List文件的总步数；

Save，保存该List文件的设置。

Vacstart，Fstart，Vdcsoart，开始波形参数；

Vacemd，Femd，Vdcemd，结束波形参数；

Degree，波形起始相位角，0-359.9°；

Waveform，波形选择A/B

Base=Time/Cycle，当前步骤文件长度单位；

Count，当前Step执行次数，0-9999，0代表无线循环；

Trigger=Cont/Step，设置当前步骤文件运行模式，Cont，运行完当前步骤后继续运行下一步，

Step，运行完当前步骤后保持目前的输出，需按下Trigger右侧的选择键来触发运行下一步。

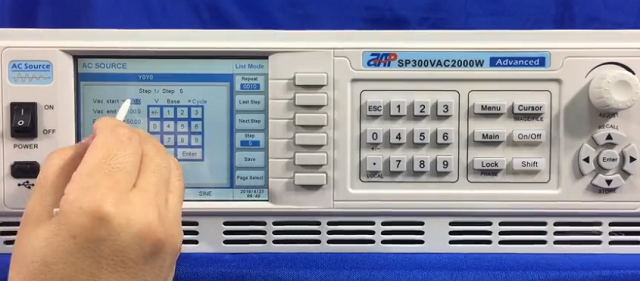

点击屏幕进行第一步编辑，完成后点击【Next Step】编辑下一步。（将所有测试数据进行填写）

编辑完所有步骤后，点击【Save】保存设置。

点击【Page Select】，选择【Prior】返回上一级菜单（或按下Esc键返回上一级菜单）

点击【Trigger】，参数开始下载：

Step=0/5当前运行的步骤/总步数

Ccunt=0000/0001每步运行次数/每步运行总次数

Cycle=0000/0010 List文件运行次数/List文件运行总次数

点击【Trigger】，触发波形输出，同时，Trigger键的位置将显示为Stop.（运行过程中点击【Stop】后，按下【Trigger】；List文件从第一步重新输出）

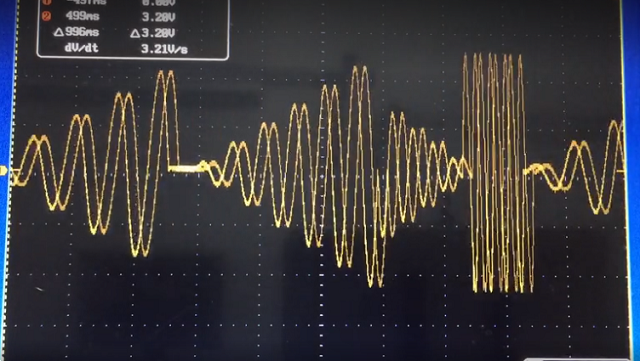

通过以上的所有操作步骤后，将会有数据输出，供给工程师作为参考。
