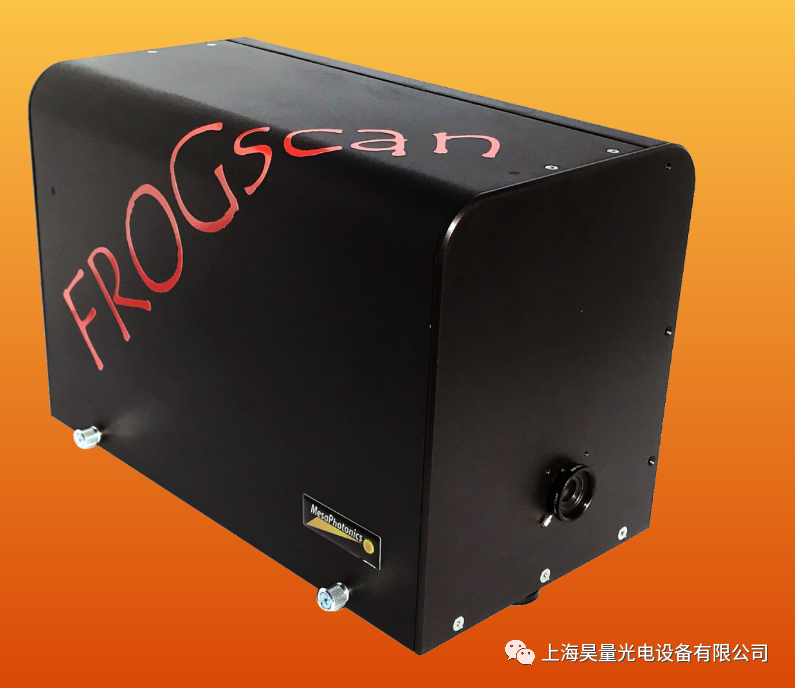

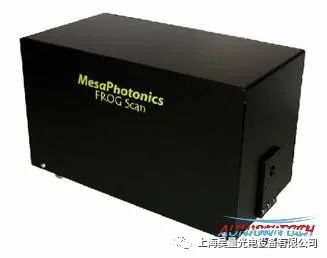

中红外超短脉冲测量仪——高性能中红外超快激

FROG技术（频率分辨光学开关）是一种用于超短激光脉冲的通用测量方法，测量脉冲的时间尺寸可从数fs指十数ps,同时可给出脉冲的相位信息。FROG作为解决超短脉冲测量技术，最早是由Rick Trebino 和 Dan Kane (Mesa-FROG的创始人)于上世纪90年代提出，其主要思想是通过测量激光脉冲的“自谱图”，即通过二维相位检索算法从测得的光谱图（FROG轨迹）中获取脉冲信息。Dr.Kane 开发优化的CGP(Principal Component Generalized Projections)算法效果由其突出，可以实现实时测量（>2Hz）。

中红外FROG超短脉冲测量仪，能够覆盖传统超短脉冲给测量仪无法覆盖的2000-4500nm波段，且最短测量脉冲宽度可低至十数飞秒，并拥有高分辨率，动态范围可高达75dB。

此外，我们的FROG超短脉冲测量仪还是一个可升级超短脉冲测量平台，它可以根据您的测量参数，自行替换匹配的非线性晶体及光谱仪配置，实现更宽的测量范围，极大降低多波段超短脉冲测量的采购成本。

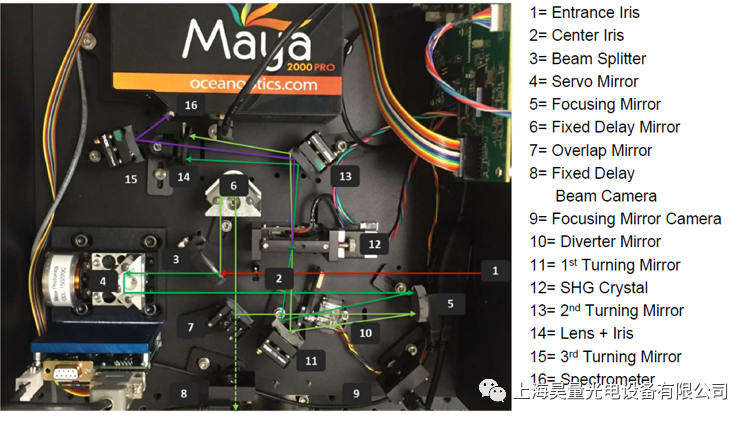

FROG工作原理及示意图

（根据具体配置，略有差异）：

将待测脉冲经分束器分为两束，一束作为探测光，另一束作为光开关，并且让作为开关的光射入到高速、高精度光延迟线，引入一个时间延迟τ，然后再让两束光聚焦在一块SHG二倍频晶体，产生相互作用。脉冲重叠区域的SHG信号光谱通过海洋光学USB4000或USB2000+光谱仪进行展开，用ccd进行测量，得到相互作用的光强随频率和时间延迟变化的空间图形，称为FROG迹线。利用脉冲迭代算法从FROG迹线中恢复脉冲的振幅和相位分布。

中红外FROG超短脉冲测量仪-软件界面：

中红外FROG超短脉冲测量仪特点：

1、 软件功能强大（PCGH算法）；

2、 可实时测量（速度快）；

3、 可升级测量不同波段，降低测量成本；

4、 操作简单，且高精度；

5、 同时测得脉宽和相位信息；

6、 可接受灵活定制。

FROG的主要应用领域：

1、 改善超快激光系统；

2、 超短脉冲激光测量；

3、 复杂脉冲形状测试；

4、 脉冲啁啾测量分析；

5、 泵浦探测光源测量。

上下滑动，扫码查看相关产品详情！

中红外FROG超短脉冲测量仪

FROG 超短脉冲测量分析仪

超短脉冲测量仪 FROG-GRENOUILLES

扫码查看产品详情

通用自相关仪FR-103XL

扫码查看产品详情

我们的FROG超短脉冲测量仪产品由于超高性能，目前已服务于数十位国内高校、研究所以及工业客户，并得到客户对产品质量及服务的赞赏。

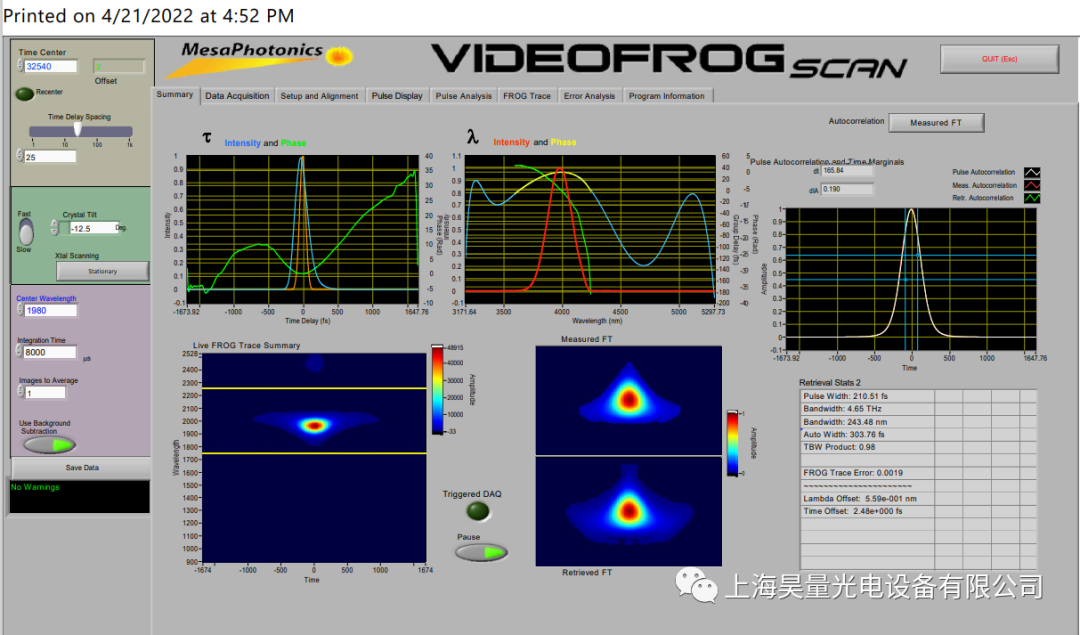

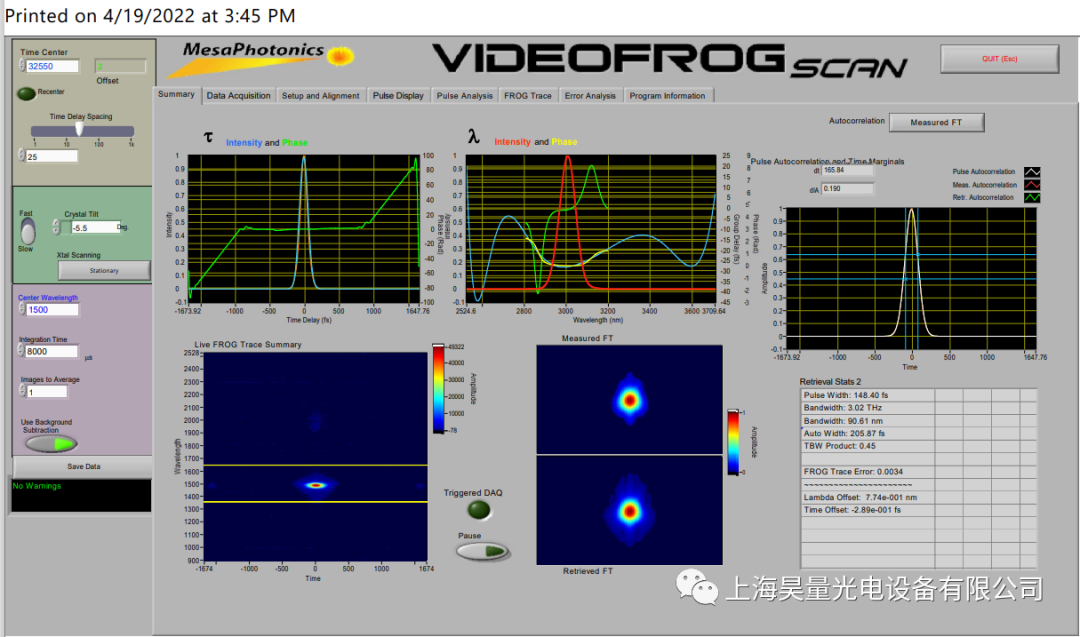

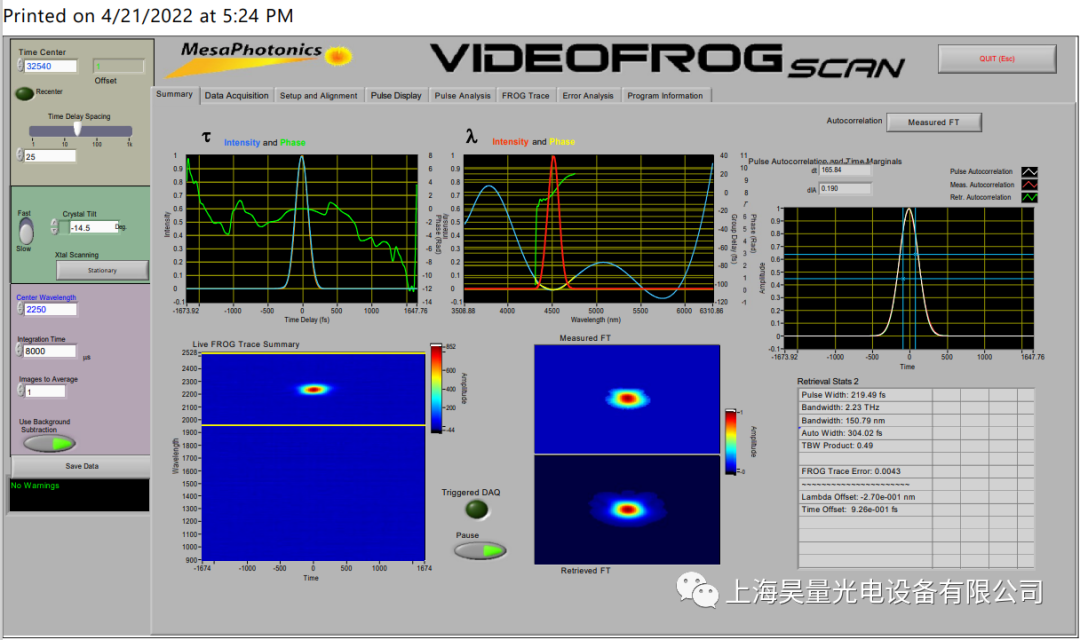

如下是中红外FROG超短脉冲测量仪产品的测试数据图（4500nm, 4000nm，3000nm，2100nm）：
