如何使用Phasics SID4相位成像相机进行表面测量？

如何使用Phasics SID4相位成像

相机进行表面测量？

Phasics SID4相位成像相机，可以集成在商业或者自制的光学显微镜装置上。为了提高样品的整体性能，测量物体表面特性是一种有效的方法。对于此类应用，Phasics的软件可以分析光程差，并且实时转化为物体表面的形貌。硬件方面，Phasics相机体积小、结构紧凑，并且易于使用。事实上，Phasics的波前分析仪能够与实验室常用的相机一样易于集成。整个相机可以轻松集成到生产线或者实验室中。

01

表面测量结构

Phasic SID4相位相机利用的是一种四波横向剪切技术，将入射光分成剪切的4束，然后再互相干涉形成干涉图，通过傅立叶逆变换可以得到入射光的相位谱和强度信息，这是一种消色差的技术，因此白光和LED光源非常适合。此外，可以使用任何显微镜进行测量，并且不依赖于偏振。如上图光路所示，SID4相机位于被测物体的成像面进行探测，使用简单。SID4相位成像相机可以集成在商业反射显微镜或专用光学系统上。

02

SID 和 AFM 测量比较

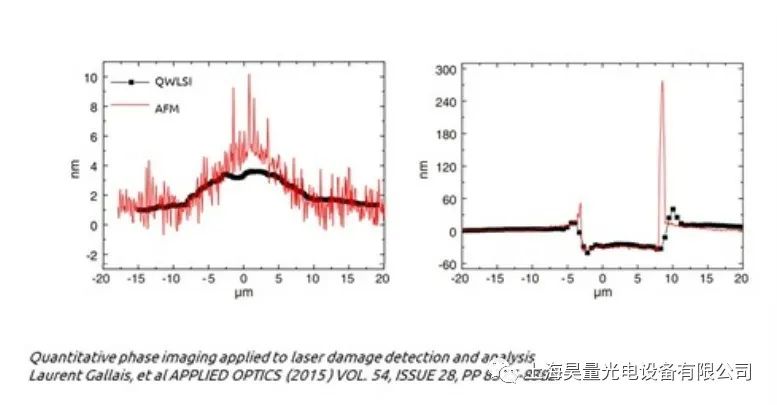

图中红线部分是Phasics测量结果，黑线位AFM测量结果。

使用AFM测量表面缺陷，和使用SID4相位成像相机一次测量成型的结果对比。

03

SID4 与 光学轮廓测量仪对比

使用SID4 HR定量测量，以及白光光学轮廓仪测量结果的对比。两个报告中，第一个侧重于轮廓，第二个侧重于深度测量。

04

测量结果

Phasics是一家专门从事相位测量的法国公司。Phasics向其客户提供全系列的产品，所有这些都是基于独特的技术，即四波侧向剪切干涉技术。Phasics公司的专长在于对这项技术的深刻理解，以及将其应用于从激光和光学计量到生物样品成像等多个领域的能力。对于每一个领域，Phasics都提供了专门的硬件和软件的解决方案。在生物学方面，Phasics提供了SID4Bio，这是一种独特的用于活细胞成像的设备，依赖于定量相位成像。

SID4Bio是一个类似照相机的相位相机，用于活细胞成像。基于独特的相位技术，它提供了一个巨大的对比度增强，能够对活细胞进行无标签观察，从而使长时间的延时采集成为可能。此外，由于获得的图像是对标本引入的局部相移的测量，它们提供了关于标本的定量信息。值得注意的是，它们能够检索出标本的干质量。这些数据也可用于研究各种生物现象，如细胞生长或细胞迁移。

上海昊量光电设备有限公司作为Phasics在中国地区的核心代理商，致力于为国内的工业和科研用户提供技术解决方案。
