3轴手持式特斯拉计-让狭窄气隙中的磁场高精度

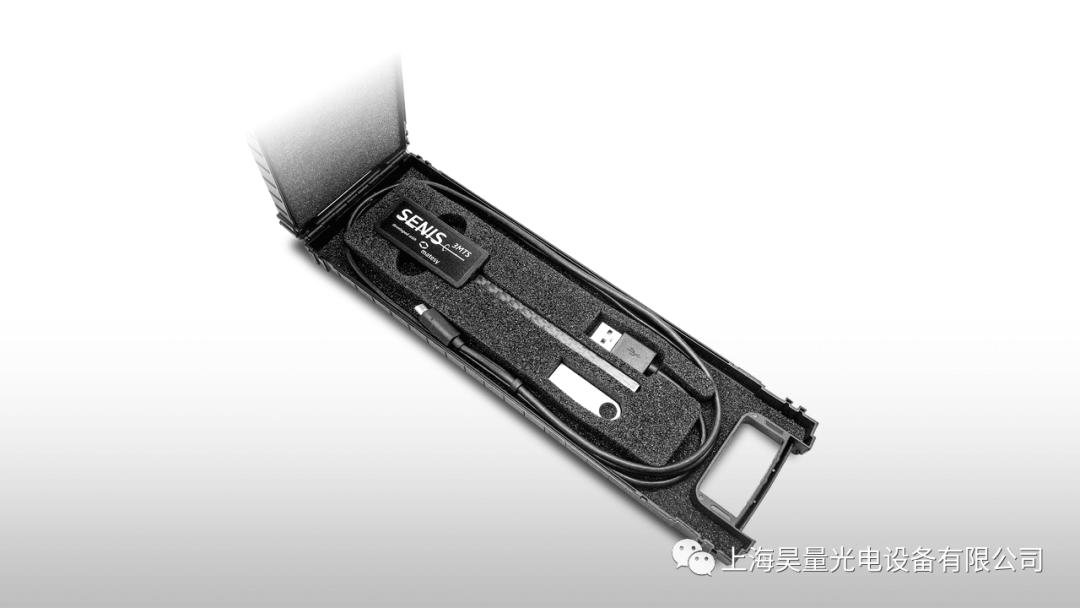

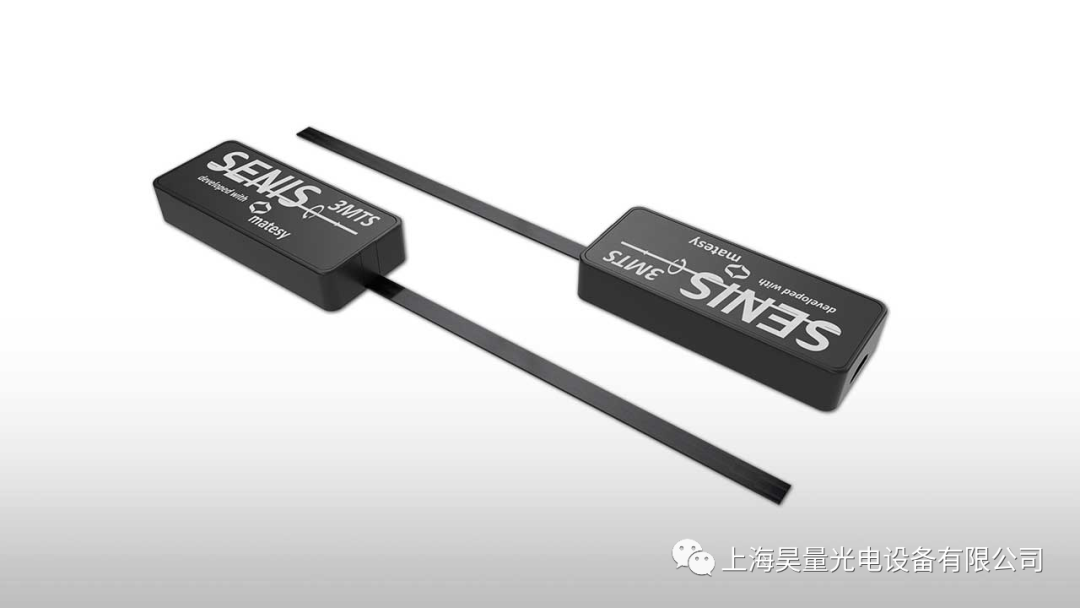

3轴手持式USB特斯拉计包含一个完全集成的3轴霍尔探头，该探头集成在一个专门设计的碳纤维支架中，为探头提供机械保护。探头支架宽 4 毫米，厚仅 1 毫米，可以测量狭窄气隙中的磁场。霍尔探头连接到紧凑轻巧的电子模块，提供测量信号调节、12 位 AD 转换、设备校准以及与主机的 USB 连接。霍尔探头片上温度传感器允许为每三个磁场分量（Bx、By 和Bz）提供温度补偿输出信号。

一．测量原理

首先我们可以来看一下磁场矢量和分量。

空间中任何一点的磁场都是矢量。这意味着存在与场相关的方向以及场强。考虑下面的箭头：

箭头的方向可以认为是磁场的方向。箭的长度可以认为是场的强度，即箭越长，场越强。将此长度称为 B。

如果我将一组轴放在箭头上，我可以将字段划分为字段的两个分量，即 x 分量和 y 分量。将这些长度称为 Bx 和 By。

我现在可以用 x 和 y 分量来描述箭头的长度或磁场的强度。使用勾股定理：

现在假设存在第三方向，因此箭头 B 可以指向页面平面之外（或进入）。现在有第三个组件，即 Bz，在我们的示例中，它是组件从页面向外延伸到箭头尖端的长度。

通过完全相同的数学，我现在可以将 B 描述为：

B值是磁场强度。Bx、By 和 Bz 是由三轴特斯拉计（高斯计）测量的三个分量。单轴测量设备将根据敏感轴相对于磁场方向的定向方式改变其读数。要获得空间任意点磁场的完整表示，不仅需要 B 的值，还需要方向，可以表示为 Bx、By 和 Bz 三个分量。

一些磁场传感器仅测量磁场的一个分量（磁通门和霍尔效应仪器）。这些被称为单轴设备。

其他仪器仅测量总场幅（NMR、ESR）。这是上面的数量B。

可以结合三轴传感器在单个探头包中提供三个现场测量。这些被称为三轴设备。昊量光电新推出3轴手持式USB特斯拉计就是可以实现三维分量的磁场测量系统！

二．功能性

3轴手持式USB特斯拉计在 Windows 计算机、平板电脑或智能手机上运行的易于使用的特斯拉计软件用于数据采集、特斯拉计电源和控制以及测量数据的可视化。测量数据以数字和图形彩色显示 器显示，便于阅读和直观设置警报触发器、保持功能和测量数据存储。显示磁场的总值，以及磁场的所有三个分量和探头温度。此外，还可以显示磁场分量的蕞小值/蕞大值。

三．技术信息和规格

• 带有 3 轴霍尔探头的特斯拉计/高斯计

• 轻巧而坚固的塑料外壳

• 很好坚固和灵活的碳纤维探头支架

• 用于保存校准数据的 EEPROM

• 适用于 PC、平板电脑和智能手机的用户友好型软件

• 报警、保持和归零功能

• 磁场分量 Bx、By 和 Bz 以及 BTotal、Bmax、Bmin 和探头温度的数值和图形可视化

• 霍尔探头（带支架）的厚度：1mm

• 霍尔探头的宽度：4mm

• 未校准的测量范围：20T

• 校准测量范围：0.1T、0.5T、2T

• 磁分辨率：± 20µT

• 频率带宽：DC-500Hz

• AD 转换：12Bit

• 接口：兼容 USB2 和 USB3

• 精度：± 1%

四．应用的方向

•永磁体和磁体系统的控制和监测

•测量周围磁场

•磁体系统和过程控制的开发

•应用于生产线和实验室

•磁场映射

五．丰富的配件

零高斯室

用于将读数归零。

尺寸：25mm 外径，21mm 内径，200mm 长度。

屏蔽系数：100

关于Matesy

Matesy GmbH 是一家位于耶拿大学城中心的创新技术公司。该公司成立于 2008 年，是研发机构“ INNOVENT Technology Development ”的衍生公司，专注于 磁场的可视化表征和生成。此外，Matesy 将磁性用于各种应用，例如：磁性标记颗粒和物体的三维定位、人体胃肠道靶向药物释放、安全特性的智能检查和材料开发。
