图像影像尺寸测量仪典型应用

远心镜头主要是为纠正传统工业镜头视差而设计，它可以在一定的物距范围内，使得到的图像放大倍率不会变化，这对被测物不在同一物面上的情况是非常重要的应用。

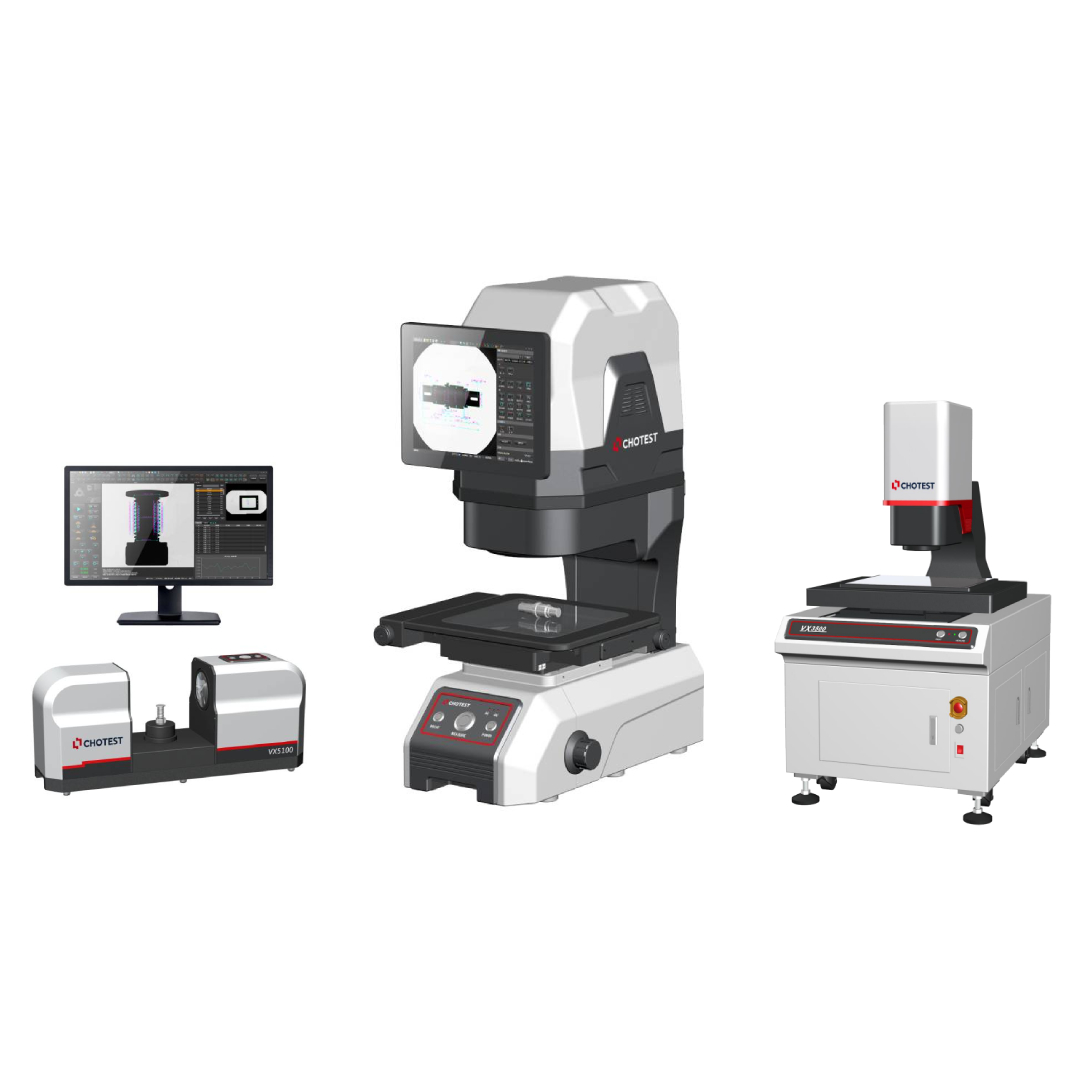

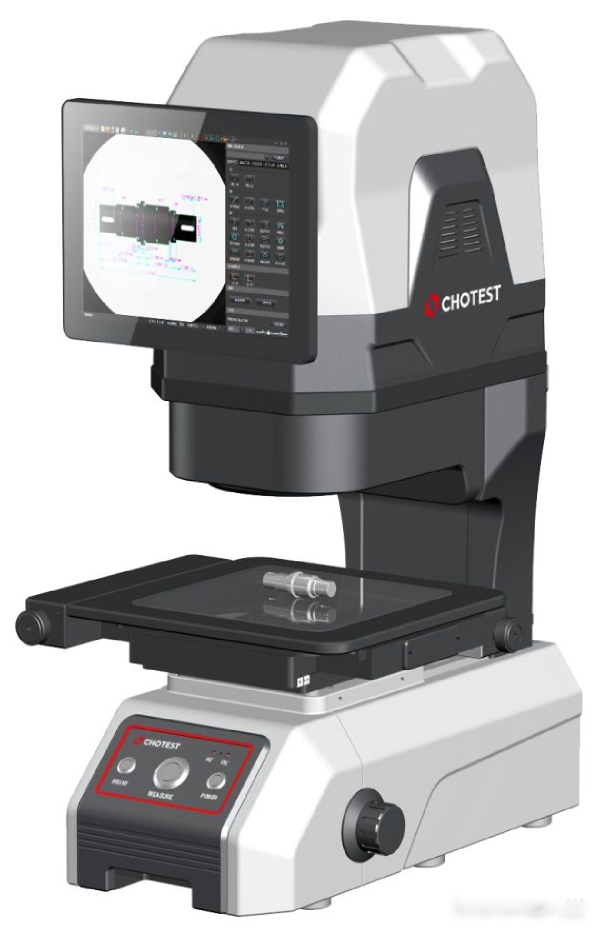

中图仪器VX系列图像影像尺寸测量仪采用双远心光学镜头，拥有高精度影像尺寸量测技术，透过远心镜头及高解析度相机，可以编程走位实现大视野的自动化测量，针对被测件进行快速量测，消除人工量测误差，仅需按下启动键，数秒时间就自动生成检测报告，真正实现一键式快速精准测量。能有效满足客户对尺寸测量精度及测量效率。

应用非常广泛，适用于在机械、电子、五金、橡胶、低压电器、模具、注塑、接插件、连接器、端子、手机、磁性材料、精密冲压、家电、印刷电路板、医疗器械、钟表、刀具等领域。

图像影像尺寸测量仪典型应用

1、刹车片的尺寸测量

【测量项目】
圆弧半径、两圆中心距、直径、定位销高度等尺寸。

【传统测量工具及测量难点】
传统方法主要采取影像仪检测，无法一次性测量所有尺寸，对人员要求高，效率很低。

【中图仪器方案】
测试机型：VX3300+高度触发测头

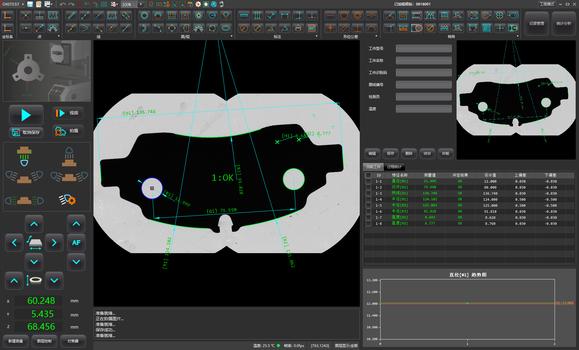

VX3300+高度触发测头可实现视场内所有平面尺寸和高度尺寸一键测量，方便快捷，满足效率生产高需求。

2、阀芯尺寸测量

【测量项目】
长度、螺纹尺寸、不规格结构极大值等。

【传统测量工具及测量难点】
传统方法主要采取卡尺或影像仪检测，测量难以定位，效率很低。

【中图仪器方案】

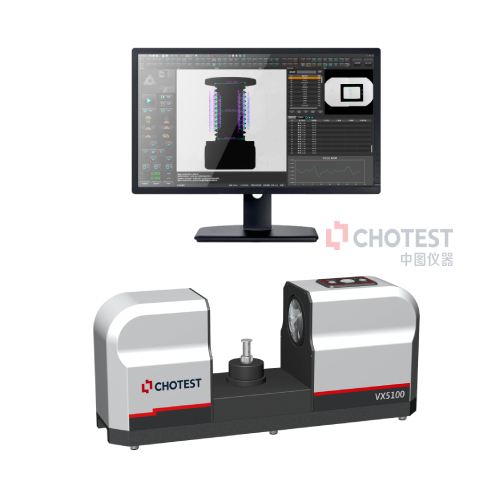

测试机型：VX5100

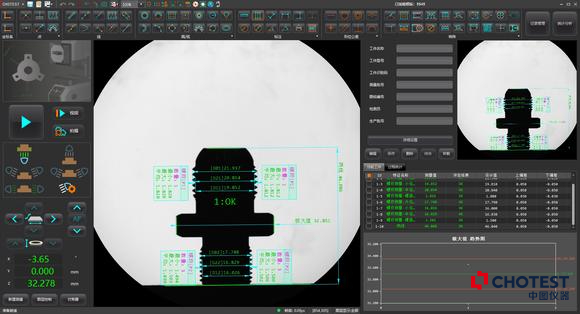

VX5100可360°旋转测量，同时具有拐点测量功能，以往测量需要多个步骤耗时耗力，如今几秒内即可完成测量。

传统仪器设备再技术水平和应用方面都存在一些不可避免的弊端，往往无法满足现代工业化高精密测量的需求，而一键式图像影像尺寸测量仪（闪测仪）的出现，大大提高了企业的工作效率，为人们带来的许多好处，得到了广泛的应用。
