LOTO示波器配合VI曲线测试仪在电路板维修中的应

市面上的VI曲线测试仪价格都在2000元到万元不等，同时大多携带不方便，有个别产品可以携带，但是功能单一（比如无法保存曲线，对比曲线等），那么LOTO示波器和VI曲线工控板就完美解决这些问题，价格极低（共500元）、随身携带、可保存曲线，录制回放，鼠标测量等等...

需要的硬件：

1.LOTO示波器价格330元~988元不等。

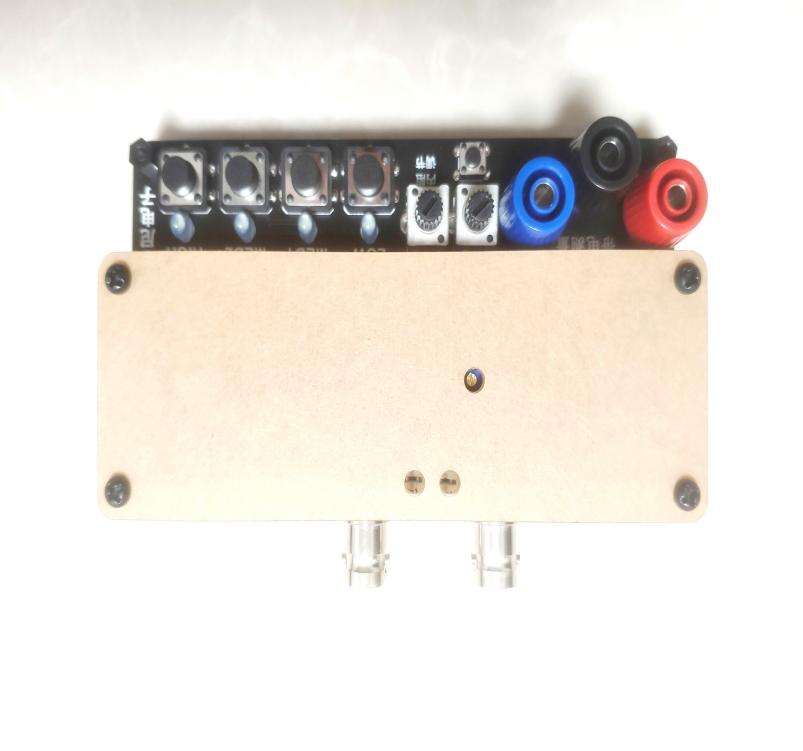

2.vi曲线测试仪工控板 价格118元。

需要的软件：

LOTO示波器OSCxxx专用配套软件.

LOTO示波器变与VI曲线强强联合：

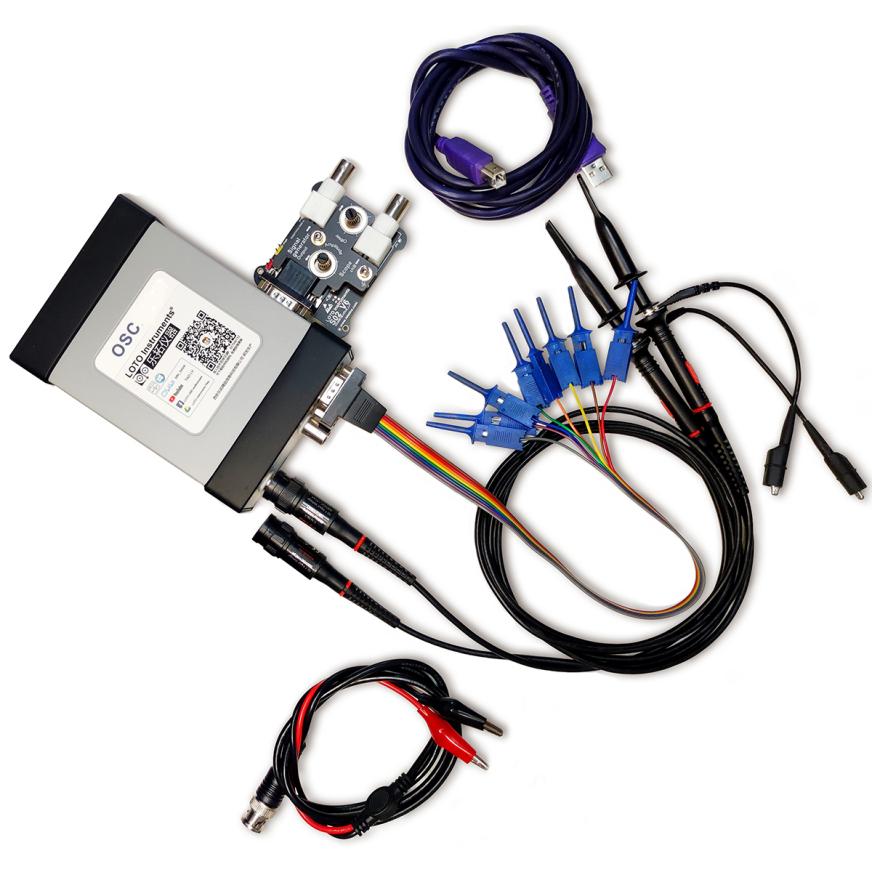

1. 示波器与电脑连接，VI与示波器连接，很简单如图。

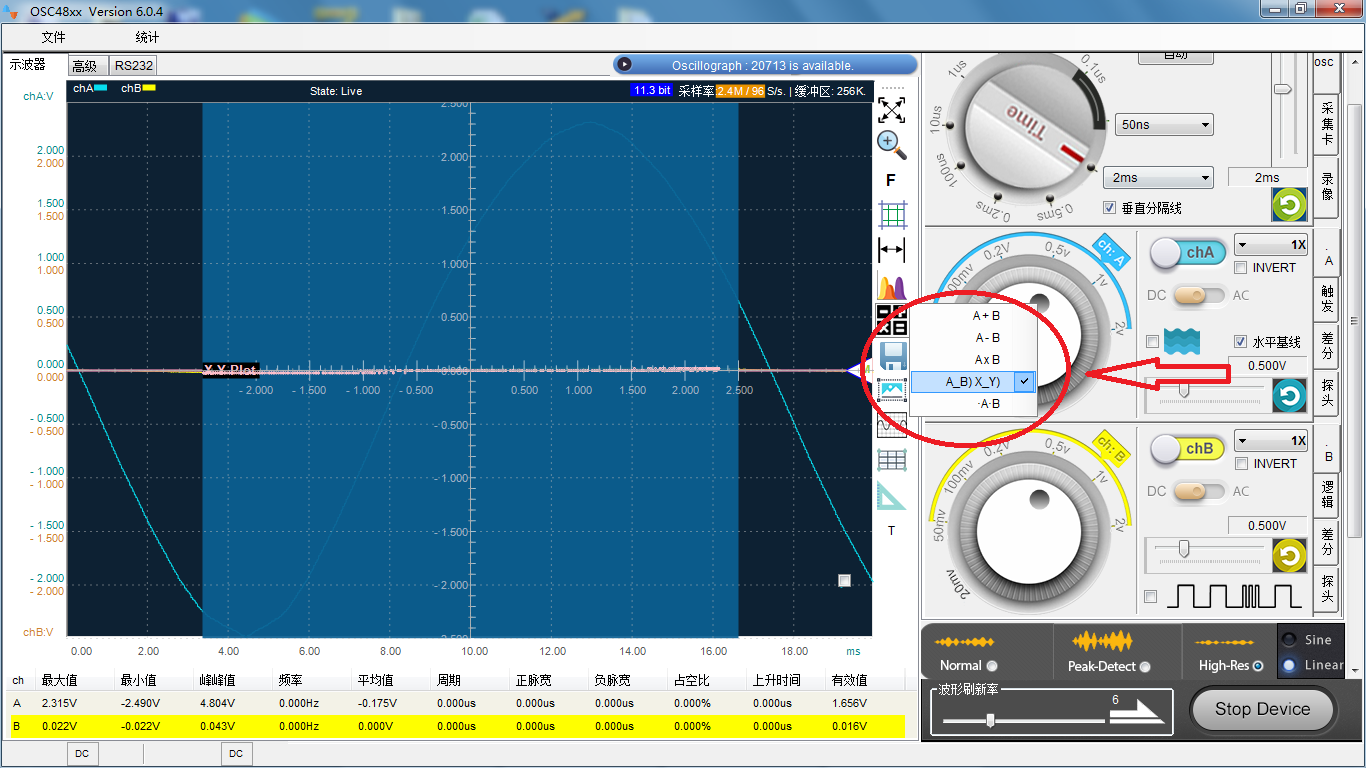

2. 设置示波器为X_Y模式

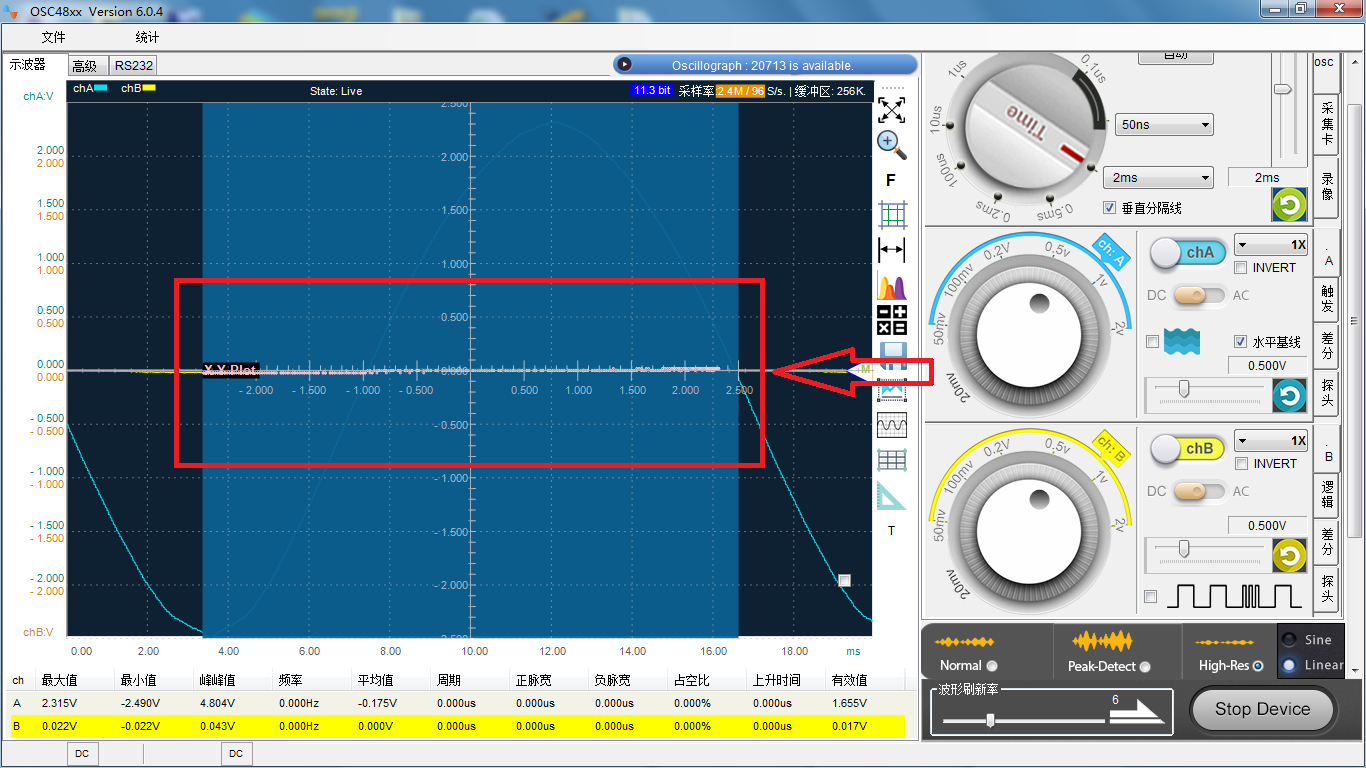

3.打开示波器，可以看到有一条横线出现（如果是竖线，说明示波器AB线插反，反接即可！

4.两表笔短接可看见一条竖线，说明VI曲线配置完成！

5.如果图形闪烁，调节扫描时间即可（2ms左右）

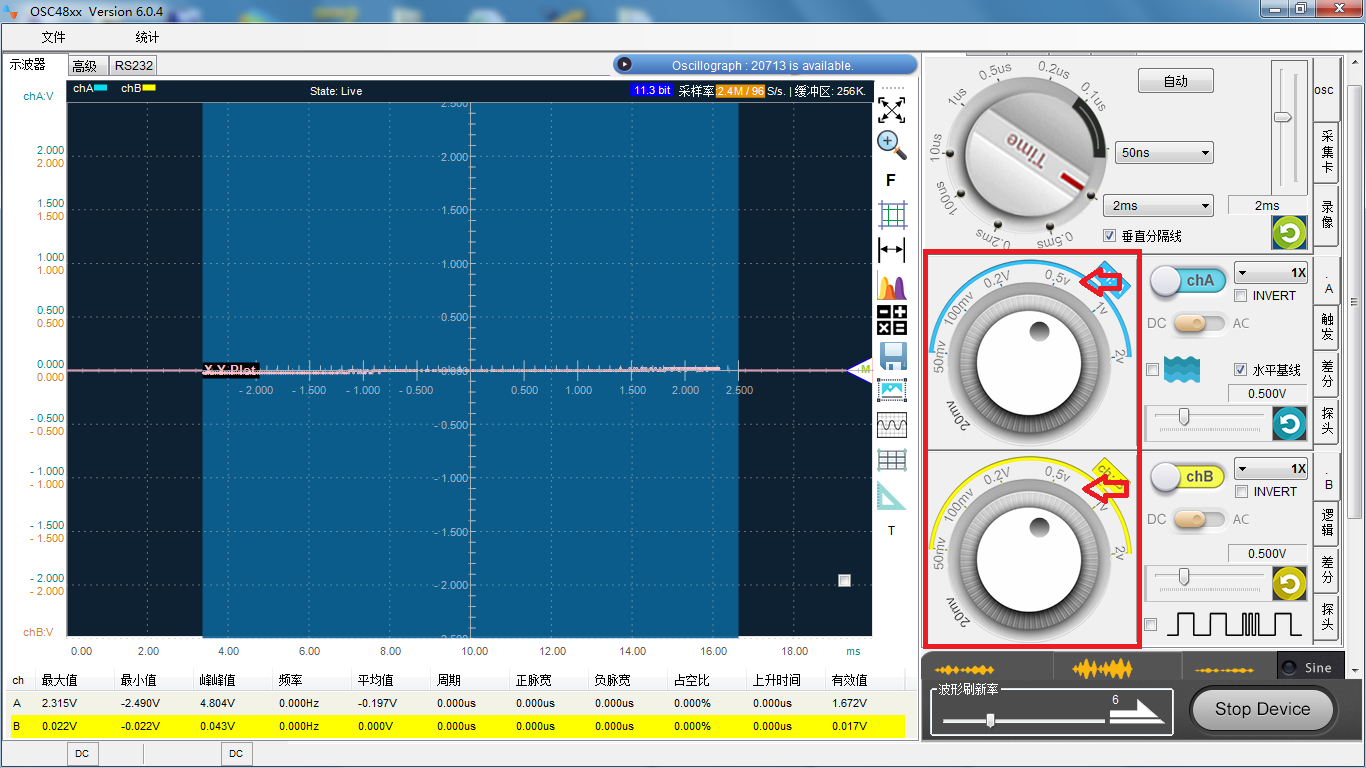

6.如果图形太小，调节AB电压即可（0.5v）

各元器件曲线（在线测试，这个是VI的优势，不用拆下元器件）：

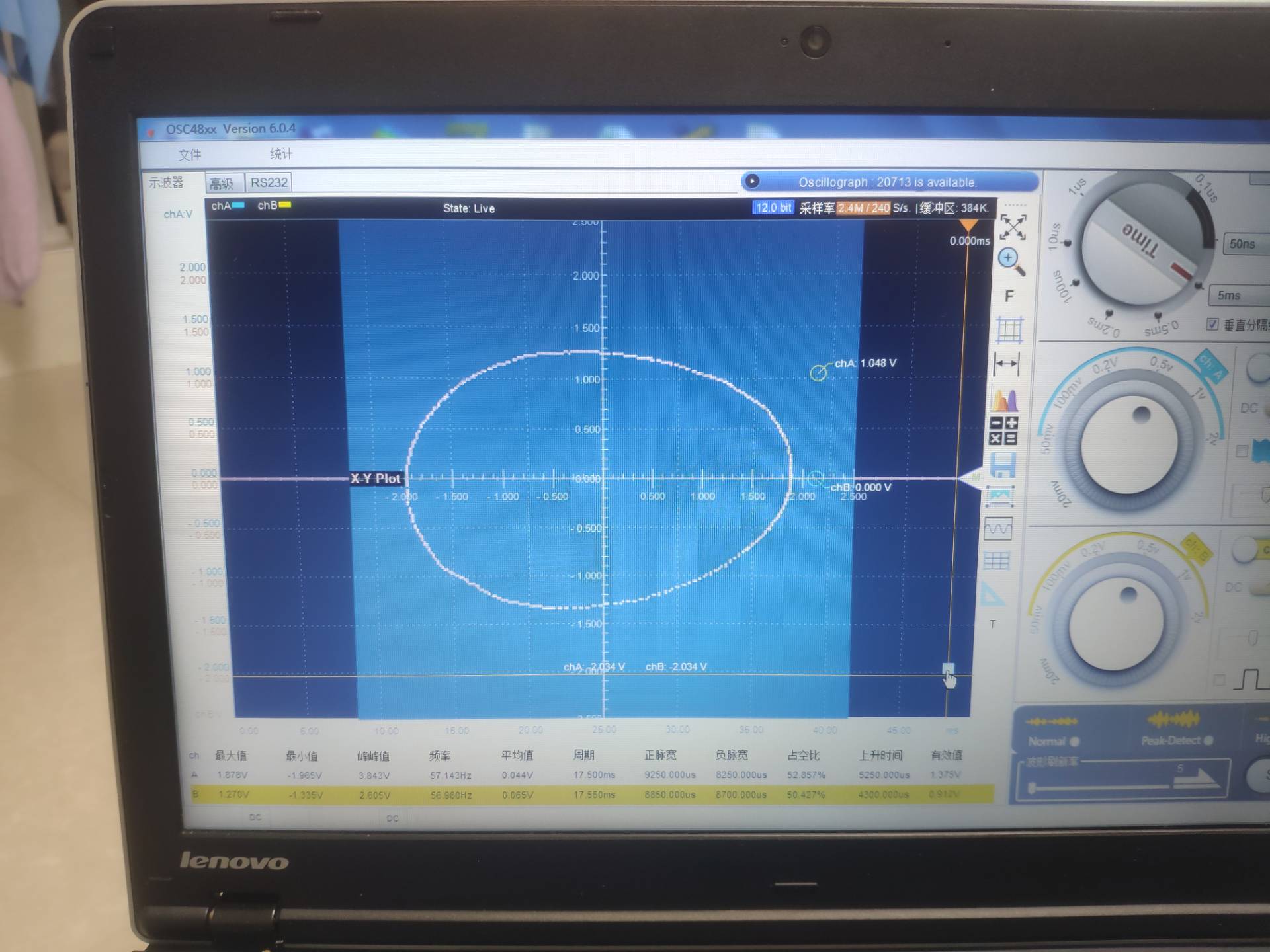

1. 电容（电容圈），如果漏电则为斜圈，手头没有损坏的。。。

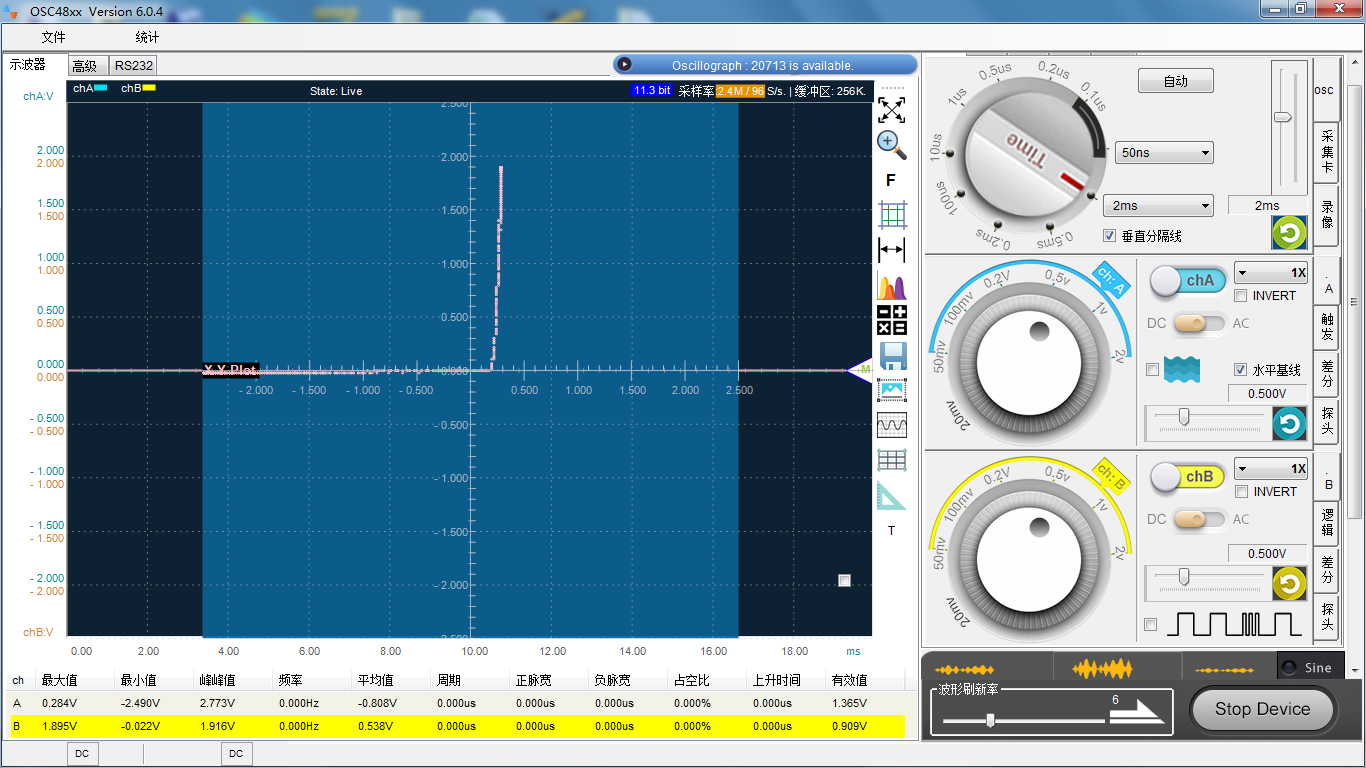

1. 二极管（接近直角），如果损坏开路为横线，短路为竖线

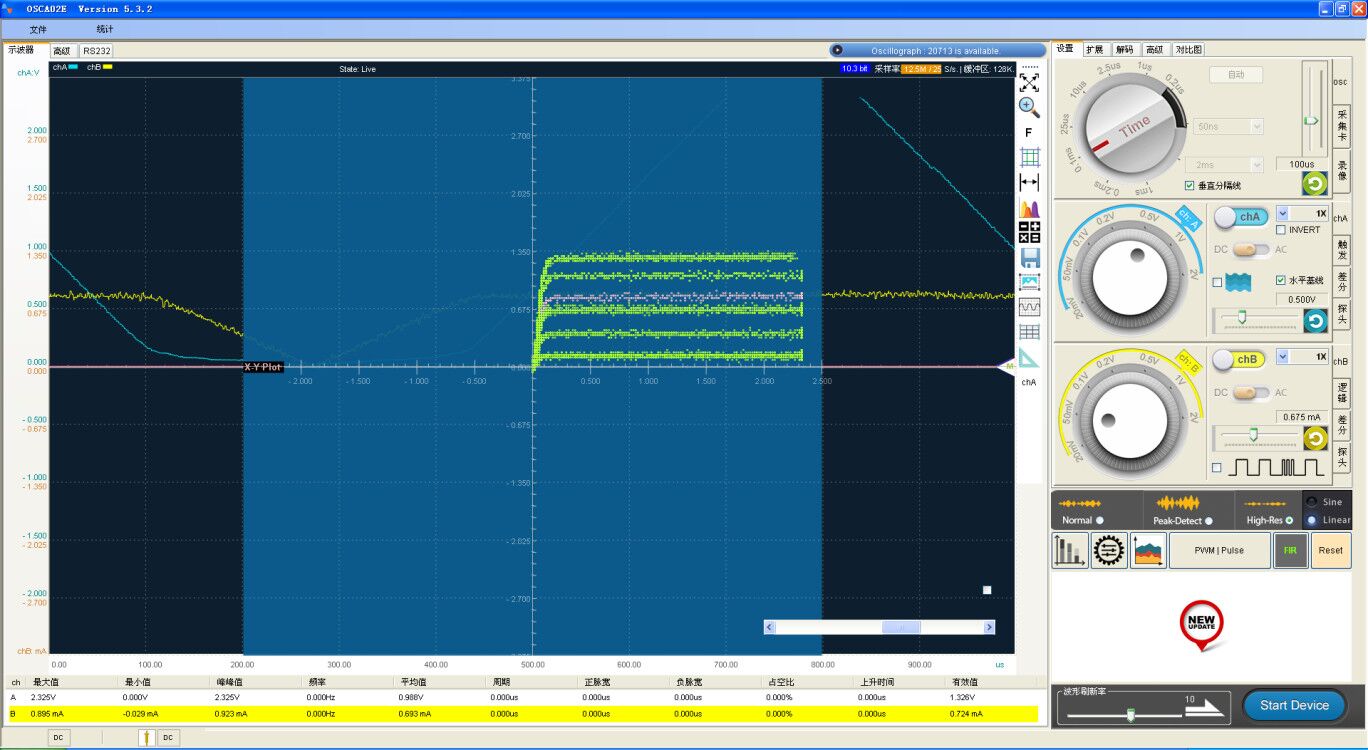

1. 三极管曲线：
