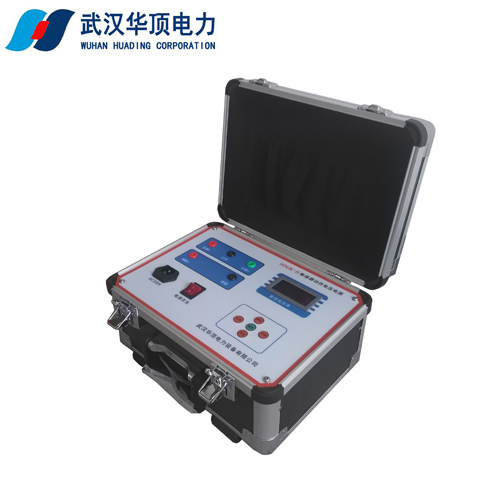

HDGK高压开关动作电压试验源使用说明书

目前在高压开关试验时,使用整流电源带上负载后输出电压会有明显跌落,其影响对开关动作特性是不可忽视的。

开关动作电源采用了先进的补偿技术和最新的电子元器件，带有多种保护功能，性能优越。克服了带负载后的电压跌落，并带有随时关断，可保证开关动作圈在通电后随时切断，避免线圈烧毁，工作稳定可靠。适用于电力部门做各种开关低电压动作试验及分、合闸试验。

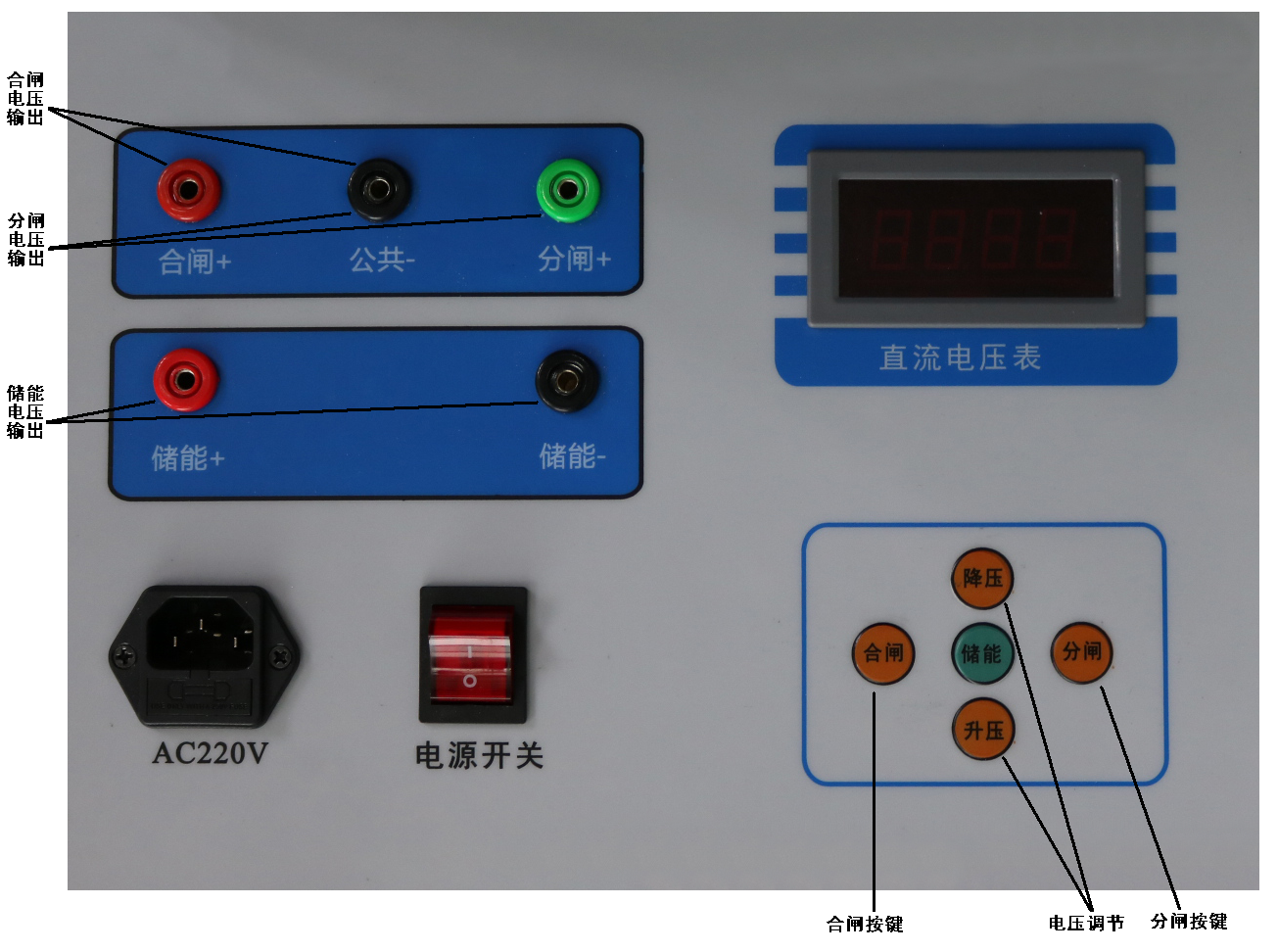

• 面板：

二、技术指标：

1. 电源插座：输入AC220V±10%/50HZ
2. 直流电压表：显示当前直流电压数值
3. 合闸、分闸按键：直流电压启动或停止
4. 升压、降压按键：DC10-265V±1%
5. 电流：最大20A（短时工作≤1000ms),电流≤10A时，输出时间≤60S。
6. 合闸（分闸）输出端子：红色端子输出合闸正电源，黑色端子输出负电源，绿线端子输出为分闸正电源。
7. 储能+-：红色端子正电源，黑色端子输出负电源。

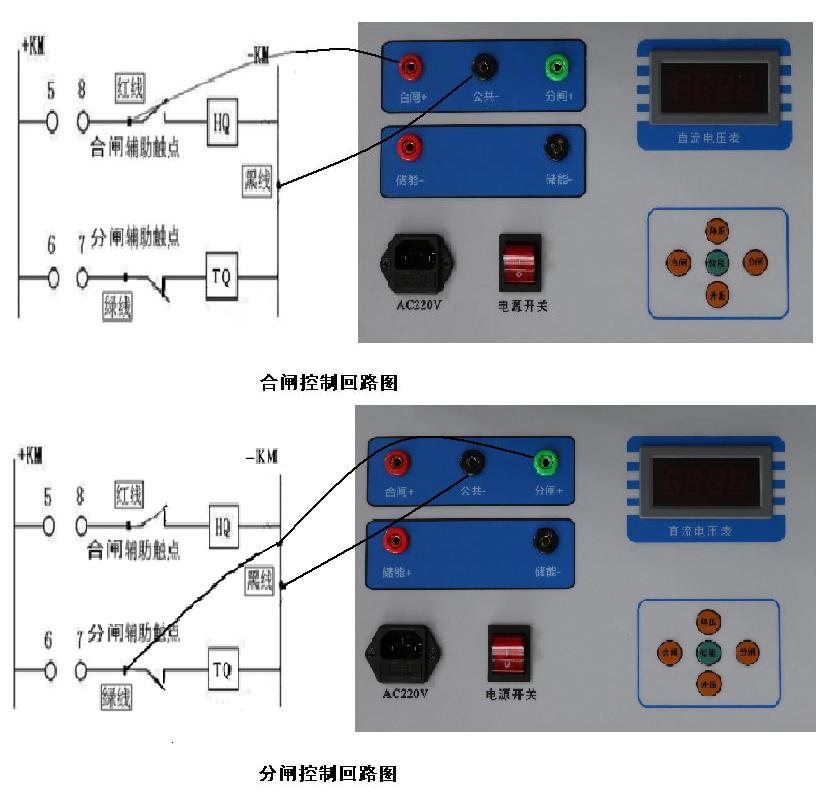

三、接线示意图：

四、使用方法：

1. 将电源线一端插入电源输入插座内，另一端接通AC220V电源。
2. 通过上或下键设置所需电压。
3. 将仪器的电压输出线和被试品的线对应接好,请按说明书接线。
4. 接线无误后，按对应的电压开关键（合闸或分闸），电压立即输出，手立刻松开按键，电源立刻关闭。
5. 合闸：目的是检测“合闸”继电器在额定电压的65%（厂家提供参数）例：DC 220V 的60%=143V时应可靠合闸。调节电压至143V时,按操作电源的“合闸”按键，此时开关应可靠合闸。
6. 分闸：目的是检测分闸继电器在额定电压的30% 例：DC 220V的 30%=66V时，按操作电源的“分闸”按键，此时高压开关应不动作。当DC 220V 65%=143V时高压开关应可靠分闸。
7. 储能：目的是给断路器储能电机供电，先设置好电压，再关闭仪器电源，将测试线接在储能电压控制点，开机电压自动输出（只要开机就有电源输出，请注意安全）。

弹簧操动机构：目的检测弹簧操作机构继电器在额定电压的70%（厂家提供参数）例：DC 220V 70%=154V调节电压至154V，如连线为操作电源“合闸”引线，请按“合闸”按钮，此时应听到开关内弹簧操作机构继电器合闸声。
