筛网，您知道多少？

何为筛网？

筛网是一种表面有均匀而稳定的透气孔、具有筛选和过滤作用的工业用品，常见的有金属丝编织网和冲孔板筛网，广泛用于冶金、煤炭、橡胶、石油、化工、制药、建材、粮油等行业。

为什么需要进行筛网检测？

筛网的目数是否均匀，直接决定其对颗粒物体进行的分级和筛选是否能够均匀。筛网有着严格的网孔尺寸规范，需要符合标准认可，筛网的线径、网孔（尺寸规范）是否符合要求，需要专业的尺寸测量工具来检测。

筛网孔径的传统检测方法

对于网孔较大的筛网，国内目前主要使用游标卡尺进行多次重复抽样测量，这种方法简单，但人工操作、人工读数、人工数据处理方式等需要花费大量的人力和时间，人为误差大、精度低。

对于网孔较小的筛网，主要使用工具显微镜测量，需要手动调节工作台和手动调节焦距，人眼通过目镜确认对准后，按照刻度读取数据，测试时间30分钟以上，测试过程和步骤繁琐，效率低。

总之，传统筛网检测方法效率很低，测量精度也难以保障！

精确高效的筛网检测方法：测量精度达0.7微米，测量过程 3秒搞定！

方案配置：

中图仪器VX3000M系列闪测仪 + VisionX-M检定软件

优势特点：

1、测量速度快，效率高

*快仅需3秒，测量速度是工具显微镜的数百倍。

2、自动测量，杜绝人为误差

筛网放置在工作台面后，在软件上点击筛网测量按钮即可自动测量出网孔孔径（*大值、*小值、平均值、被测网孔个数）、丝径、*大孔径偏差、*大丝径偏差、标准偏差、网孔孔径尺寸分布等参数。

3、自动报表

可自动生成检测报告或校准报告。

适用范围：

适用于计量院所进行试验筛的校准测试及检验测试，也可用于筛网的生产厂家进行产品的质量控制。

执行标准：

可按照现行的国家计量校准规范JJF1175-2007《试验筛校准规范》和国家标准GB-T6003.1-2012《试验筛 技术要求和检验 第1部分：金属丝编织网试验筛》规定的方法进行筛网尺寸的快速检测。

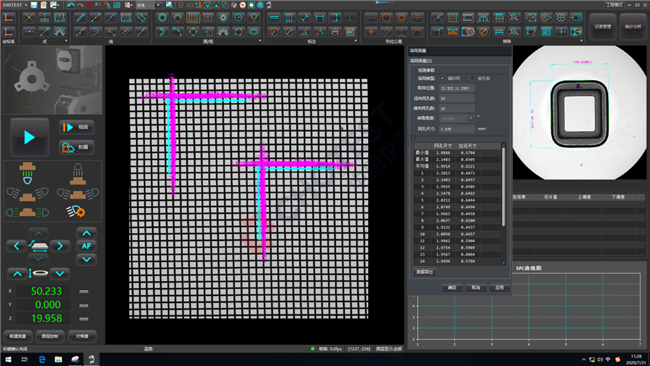

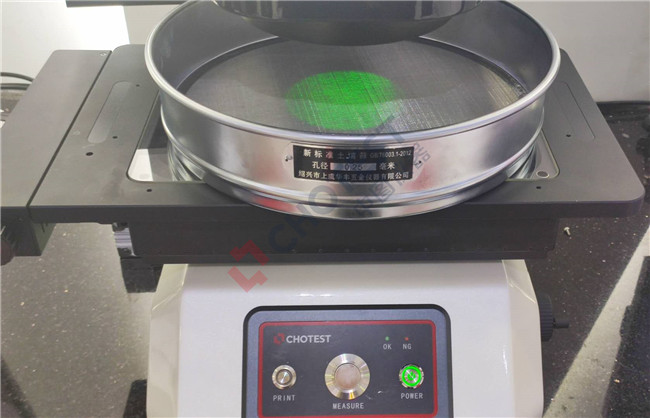

案例图片：

后话

VX3000M系列闪测仪定位于计量型闪测仪，其测量精度*高可达0.7μm。VisionX-M测量软件配备了专用的计量应用工具，不仅可实现对试验筛等具有平面网格特征样品尺寸的高精度、数字化快速测量，而且还可以应用于半径样板（R规）、螺纹样板（螺距规）、车轮轮缘踏面样板等样件的计量检测需求。
