使用RSE60在线红外热像仪对硅棒的温度监测案例

01

技术难点：

在硅材料的生产过程中，温度是非常重要的工艺参数，而传统的在线式红外点温仪设备不能检测整个面的目标，也无法对整体目标进行最高温度追踪，以及多区域的自动报警，这将影响硅棒品质。

02

用户需求：

对生产线上的成品硅棒进行温度监测，如果有超过或不到设定的工艺温度范围，即进行报警。硅棒每三根为一组，品字形排列，产线的移动速度为每秒0.5-1米。

03

技术要求：

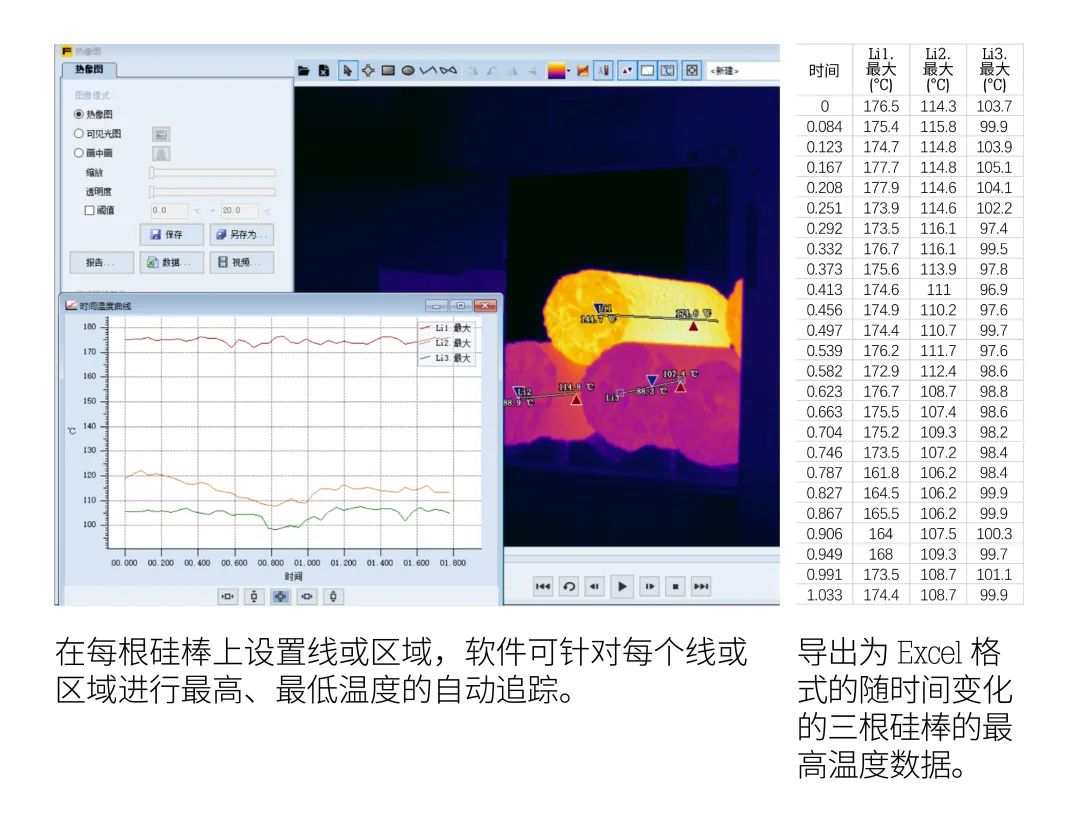

本案例介绍使用RSE60在线红外热像仪对硅棒的温度监测案例，特别针对分区的温度报警功能，为此类温度检测需求提供借鉴，确保产品品质。

在线热像系统的输出控制

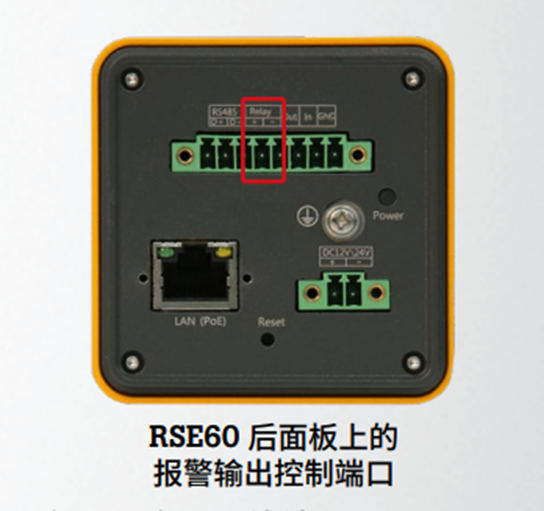

在自动追踪平均温度时，如果发现有超过设定的报警阈值，系统会自动发出声音报警，并同时输出开关量电信号（负载能力：24V/1.5A），可以接入固态继电器进行开关量控制，以及进入PLC/DCS系统进行后端控制。
