测量印刷电路板温度

印刷电路板（PCB）上产生的热量的60%至65%通过其引脚传递到温度传感器芯片。GND引脚连接到基板，因此温度传感器和热源之间的热阻最小。

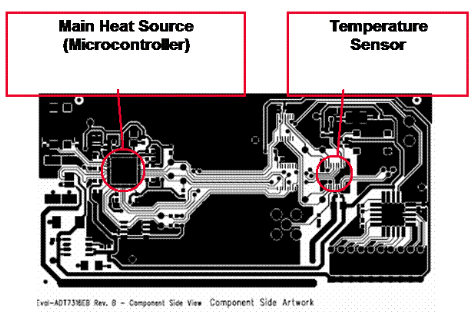

图1.测量PCB温度的正确布局

高效测量 PCB 温度的技巧

在温度传感器和热源之间使用公共接地层

将所有温度传感器的GND引脚连接到热源的接地层

使温度传感器和热源在PCB上尽可能靠近

通过遵循这些提示，温度传感器将准确跟踪PCB的温度，随后跟踪主热源，如图2所示。

图2.温度传感器准确跟踪热源温度
