虹科RELY-TSN-REC：检查、标记和记录常规以太网和

如今，以太网网络融合已经成为一种行业共识，而对于汽车，航空航天，铁路，工业自动化等关键领域来说，以太网融合必须与确定性紧密结合，以避免关键流量受到非关键流量的影响。时间敏感型网络（TSN）是未来以太网网络中的参考技术，也是满足关键领域以太网融合需求的有效解决方案。

但是，由于TSN网络的复杂性，技术人员必须能够在帧级别分析网络通信以进行协议验证、性能分析、一致性测试和取证。此外，该分析的有效性将受到基础架构将帧与公共时间参考相关联的能力的限制。

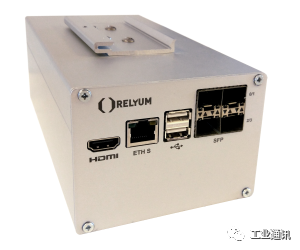

面对这一挑战，虹科推出了RELY-TSN-REC记录仪，该设备能够使用与分析中的网络中其他设备相同的IEEE 802.1AS时序参考来检查时间戳记和记录常规以太网和时间敏感网络流量。

一、技术能力

1. 通讯技术

1.2个用于10/100/1000Base-TX以太网铜缆或100Base-FX/1000Base-X光纤的SFP机架，用于TAP或端口记录。

2. 1个用于10/100/1000Base-TX以太网铜缆或100Base-FX/1000Base-X光纤的SFP笼，用于连接时间基准以进行流量时间戳（支持IEEE 802.1AS同步协议）。

3. 1个10/100/1000Base-TX以太网铜缆端口，用于控制台管理和用于不间断地远程访问记录的数据。

2.处理能力

1.支持同时读/写数据操作

2. 工业温度级大容量SSD磁盘

3. 远程访问本地存储；与Wireshark兼容的标准文件格式（PCAP）。触发基于：

直接I/O信号

Modbus/S7/MQTT变量

数据包监视工具（用于流量内容检查）

4.过滤条件：基于行业中使用的标准过滤格式

3. 接口

1. 同步化：通过扩展端口支持IEEE 802.1AS同步

2.1个RS485端口

3. 2个USB A型端口

4. 1个每秒脉冲（PPS）SMA输出

5. 1个传感器扩展模块（可选）

4. 设备参数

1.无风扇设计

2. 全金属外壳

3. 冗余电源：6VDC至30 VDC

4. 工作温度：-40°C至+ 70°C

5. 储存温度：-40°C至+ 85°C

6. 安装：DIN导轨

5. 配置与管理

1.专用以太网服务端口

2. SNMPv3，SSH

3. 基于Web的HTML5-GUI访问/配置：

4. 可通过HTTP（S）访问

5. 配置文件配置和固件更新

6. 实时网络监控

二、 扩展模组

虹科RELY-TSN-REC是一个灵活的平台，搭载大量可用配置，以确保为每个客户提供最合适的解决方案。这种灵活性是通过可选的可插拔模块实现的，该模块涵盖了关键行业的各种应用。

传感器模块

传感器模块的设计目的是在一块板上提供多种行业中常用的输入和输出信号，以便与环境互动。该模块中可用的输入和输出是：

3 x数字输入：隔离0-24 VDC

1 x模拟输入：4-20 mA

1个无电势继电器输出，最大250 VAC

1个三线RTD（PT100）温度传感器接口

1个K型热电偶传感器接口

1 x集成电子压电（IEPE）加速度计输入

1 x RS422（可选）

1 x RS485 + 1 x RS232（可选）

为了扩展输入/输出配电盘的容量，可以将第二个传感器模块连接到一个未使用的插槽中。

---
