【价值分享】射频功率放大器在抗扰度测试中的

微波和射频固态功率放大器（SSPA）是用来以更大功率、更大电流、更大电压再现信号的部件，同时也可认为是将直流（DC）输入转换成射频和微波能量的电路，通常由射频微波功率晶体管（场效应管）、输入输出匹配电路、直流馈电、偏置电路以及散热设备、屏蔽盒、电源等组成，被广泛应用于电子对抗、电磁兼容测试、无线通信、雷达和雷达干扰、医疗功率发射机、高能成像系统、科研等领域。

随着电子技术的发展，电子、电器产品的电磁兼容性（EMC）成为一项非常重要的质量指标，它不仅关系到产品本身的工作可靠性和使用安全性，而且还可能影响到其他设备和系统的正常工作。（另外研究表明恶劣的电磁环境会对人体的神经系统、感官系统、免疫系统等造成严重的危害）

电磁环境关乎人类的生活及健康，EMC已经成为产品必不可少的测试项目之一。

电磁兼容三要素

EMC（电磁兼容）的定义包含两个方面，其一是指该设备应能在一定的电磁环境下正常工作，即该设备应具备一定的电磁抗扰度（EMS）；其二，该设备自身产生的电磁骚扰不能对其他电子产品产生过大的影响，即电磁骚扰（EMI）。

电磁骚扰源

• 自然骚扰源

银河系电磁噪声、太阳系电磁噪声、大气层电磁噪声、热噪声、雷电等

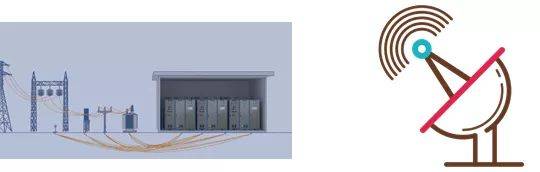

• 人工骚扰源

高压传输线变电站、工科医发射设备、电牵引机车、内燃机牵引机车、音视频广播发射机、信息技术设备发射设备、家用电器/电动工具及照明设备、静电放电、核电磁脉冲、通讯，广播，雷达大功率发射机等

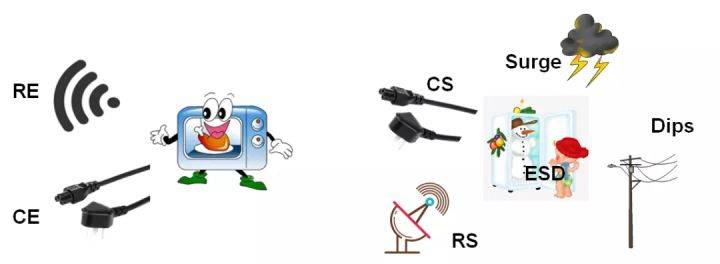

电磁兼容实验分类

传导骚扰（CE）：从电源线、信号线或者控制线沿线束传到出来的骚扰；

辐射骚扰（RE）：从产品壳体辐射出来的骚扰；

传导抗扰度（CS）：分为射频和瞬态干扰耦合到线束上对被测设备进行干扰考验被测设备能否在干扰环境中正常运行；

辐射抗扰度（RS）：各种装置、设备或系统，在存在辐射的情况下，抵抗辐射的一种能力。敏感度越高，抗干扰的能力越低，测试抗扰度仪器最重要的就是功率放大器。

综上，射频电磁场辐射抗扰度试验的主要测试设备包括：

1.电波暗室：安装吸波材料用以降低内表面电波反射的屏蔽室。用来模拟开阔场，为试验提供良好测试环境；

2.信号发生器、功率放大器：提供试验需要的频率、波形和输出电平信号；

3.发射天线：一种将信号源射频功率发射到空间的转换器。

射频辐射电磁场抗扰度测试装置

RS类典型测试布置示意图

测试试验图（水平和垂直）

纳特通信核心功放产品，可满足EMC各类标准需求：

• 汽车电子：ISO11451系列、ISO11452-2/4/5、EMC-CS-2009
• 信息技术：IEC61000-4-3、IEC61000-4-6
• 军标设备级：MIL-STD-461F/GJB151B-2013（RS 103 10kHz~40GHz，200V/m，CS114 4kHz~400MHz）
• 军标系统级：MIL-STD-464C/GJB1389A-2005/GJB8848-2016 （10kHz~45GHz，27460V/m）机载设备：RTCA/DO－160G

迄今，纳特通信成功研发出抗扰度系统级10K-40GHz1000V/m 高功率宽带固态连续波功放，交付完成上百套的抗扰度设备级10K-40GHz200V/m 宽带固态连续波功放和4kHz-40GHz200V/m 设备级EMC全频段的功率放大器，通过提供完整的解决方案，满足用户所有EMC及RF功率放大器需求。

同时，纳特通信的各类产品正广泛应用于汽车电子、工业电子、医疗设备、通信、航空电子等领域，致力于提供专业化的客户服务、高品质的产品以及EMC测试解决方案。
