浅析电子负载常见的的四种工作模式

本文是博宇讯铭以全天科技EL系列电子负载来进行探讨。

电子负载是一种以可控制或程序控制的方式吸收电能的设备，充当可变电流吸收器，可变功率电阻器(滑线变阻器)或并联稳压器。

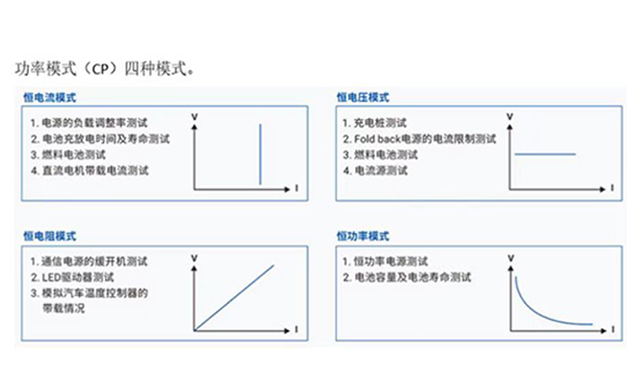

电子负载的静态操作模式有恒流模式（CC）、恒压模式（CV）、恒阻模式（CR）、恒功率模式（CP）四种模式。

恒电流模式

在恒电流模式不管输⼊的电压多少，负载会依据编程的电流值进⾏拉载。这个电流可以在最大电流范围内随意设置，比如设定了5A，那么一般外加电压在1V到30V范围内，电子负载都吸收5A电流。恒定电流模式通常用于测试电压源，AC/DC电源负载调整和电池放电。

恒电压模式

在恒电压模式下，电⼦负载会依照事先编程的电压值，以调整拉载电流⽅式来控制电流源的输出电压。这个电压可以在最大电压范围内随意设置，比如设定了15V，那么一般外加电流在10A之内，电子负载都能维持在15V。这个功能主要用于测试恒流负载，比如恒流源、太阳能电池。

恒电阻模式

在恒电阻模式下，电⼦负载会依照事先编程的电阻值，由输⼊电压以编程的电阻拉载电流。

恒功率模式

在恒功率模式下，电⼦负载会依照事先编程的功率，由输⼊电压以编程的功率拉载电流。
