测力压力称重传感器如何标定怎么校准？

称重传感器如何标定怎么校准？

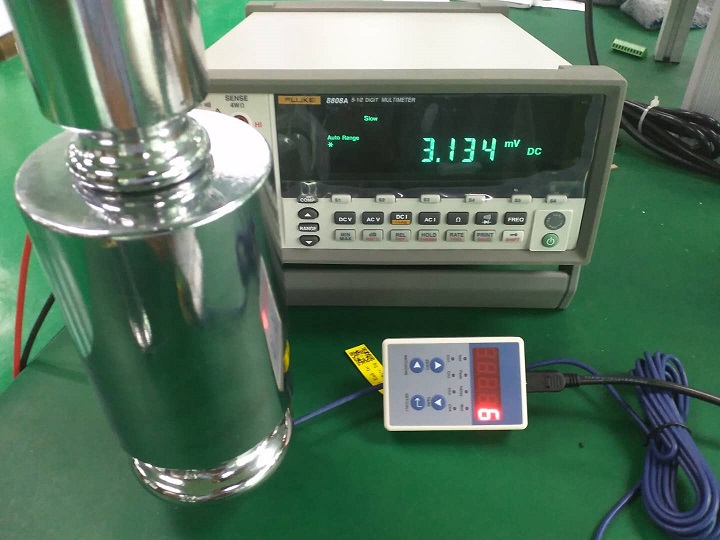

传感器本身输出的是弱电信号，在毫伏级，0~2毫伏的信号左右，正常情况下，经过变送器或者显示器AD转换，才可以得到您那边想要的信号或通讯。（数字量区别：RS232,RS485等信号，模拟量区分：0~5V，±5V，0~10V，±10V，0~20MA，4~20MA等信号）。

,将传感器输出信号进行精密放大，内部进行稳压,恒流供桥、电压电流转换、阻抗适配、线性补偿、温度补偿等。将力学量转换成标准电流、电压信号输出，可切换 0-10mA 0-20mA 4-20mA 0~±5v 0~±10v 。可直接与自动控制设备 PLC 单片机 上位机终端等接口或者计算机联网。具备标准信号外调零、外调增益功能，输入过压保护，输出短路保护。

功能参数：

A、 输入范围宽，0.4~6mV/V 能配接大部分应变桥式传感器

B、 负载能力强可以接配 4 只 350Ω传感器

C、 采用原装进口电子元器件，响应频率高,长期稳定性好综合精度达到±0.05%FS

D、 输入电源反接保护和输出短路保护

E、 供电电源 16~30VDC (推荐 24VDC)或 12~24VAC

F、 适用于压力 拉压力 扭矩张力等各种应变桥式传感器

ZERO：零度调整增益电位器

SPAN：满度调整增益电位器输出电压±10v,±5V。

“—”是公共端。

接“—”和“I”：输出电流4~20mA接地。

接“—”和“V”输出电压0~10V或者0~5V。

sIG- 信号负

SlG+ 信号正

SHIELD屏蔽线

EXC- 激励负

EXC+激励正

第一：变送器标定校准。

使用方法：

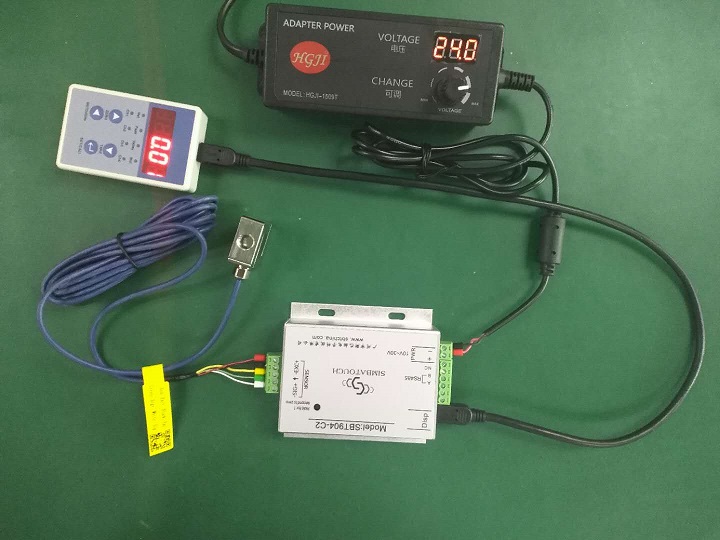

1、 按照接线要求接好线

2、 给变送器接通规定大小直流电源

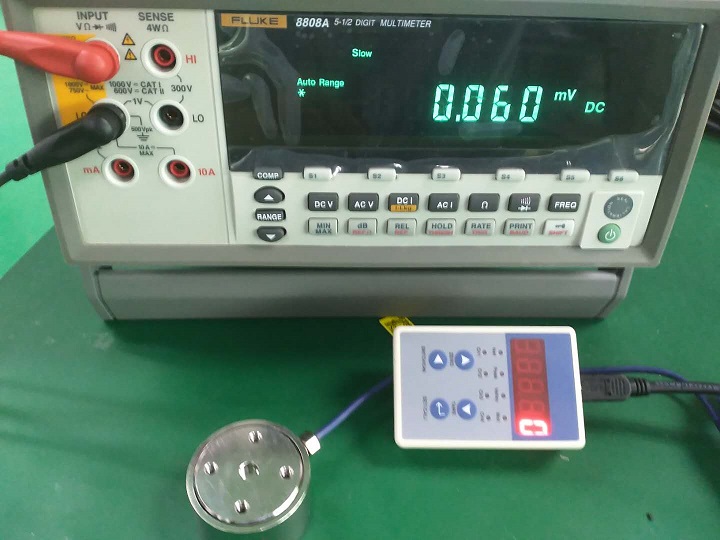

3、 接上传感器，在安装好空载的情况下通过零点调整电位器将其调整到对应的零点输出值（例如:0~10v 输出 即调整

到 0.000v） 4、 调整好零点以后，将传感器加负载（最好为量程的最大值），然后调整增益电位器到相应的值（例如：0~10v 输入 即调整为 10.000v）也可以根据需要调整到任意值。

5、 参数调整完毕（最好重复校准 2-3 次）并确认后断开供电电源。

6、 用蜡或指甲油等凝固剂封住调节电位器螺丝防止抖动造成误差。

根据以上的操作标定校准，其中计算方式4~20MA。假如量程是100kg的，砝码重量是20KG，传感器空载时候要调为4MA，加载20KG后的算法：

（20-4）÷100×20+4=7.2(MA)

（20MA-4MA）÷传感器满量程×增益砝码+4MA=理论的电流输出。

电压算法：也是一样，假如需要0~10V输出，10÷100×20=2 (V）。0~5V输出算法：5÷100×20=1 (V）

满度电压÷传感器量程×增加砝码重量=理论的电压输出。

实际操作中，电压电流不可能百分百到达4.0000MA，20.0000MA,或10.000V 等等的，我们只能调到3.9998MA，或者4.0001MA就可以了，当然越近标准输出，精度就越高，模拟量信号不想数字串口通讯信号那样，RS232,RS485，直接输出就是数字量了。

显示器标定校准也是一样，不过显示器比较简单一点，看看说明书，或者让厂家发视频过来看看就可以了。再不然让厂家视频协助一些标定校准。然后再多点修正一下输出，保证精度更高更好。
