HDJS-6智能绝缘手套靴耐压试验装置给绝缘用具试

绝缘用具试验

3.1 试验预置参数

操作箱根据国家标准预置常用电气绝缘工具的交流耐压试验参数。进行此类试验时，无需参数设置，即可自动完成所需试验项目，简洁高效，预置试验项目及参数如下表所示。

如需做其它电气绝缘工具的交流耐压试验，请通过“自定义”菜单设置，具体操作方法请参照3.4自定义界面使用说明。

3.2绝缘靴耐压试验操作方法介绍

光标指示的当前试验项目为绝缘靴，当前选择项目的背景会反色。按下旋转鼠标即可进入绝缘靴测试界面，如图3.2所示。默认选择开始试验，旋转鼠标可以选择记录查询或者返回，记录查询则可以查询保存的试验记录界面如图3.1所示，在这个记录查询界面中按下↑ ↓按钮可以选择不同的存储条目，然后点击查询可以查看对应的试验数据，点击删除可以删除选择的条目，点击清空可以把所有的试验保存记录给清空掉，点击返回可以返回到图3.2的绝缘靴测试界面。在图3.2界面中点击返回则返回到主界面。

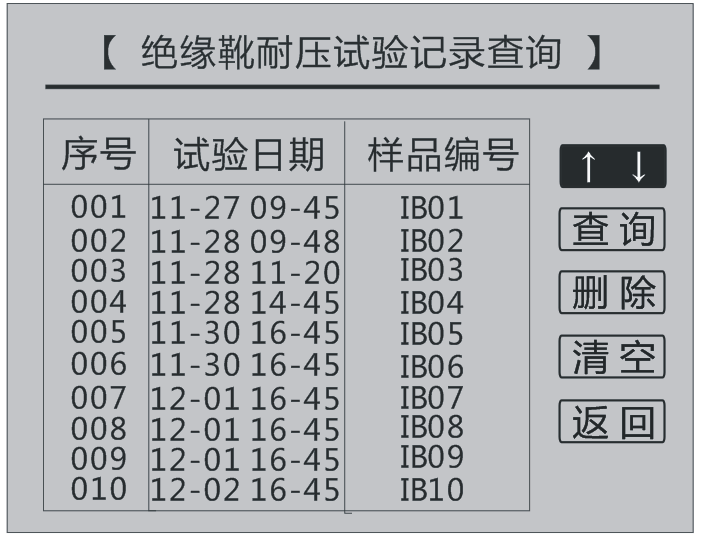

图3.1 记录查询界面

旋转鼠标当光标选择开始试验按钮时，再次按下就会出现安全提醒界面，如图3.3所示。此时再按下确认按钮，仪器开始升压进行试验，试验开始显示界面如图3.4所示；也可以通过旋转鼠标选择返回，返回到图3.2所示界面。

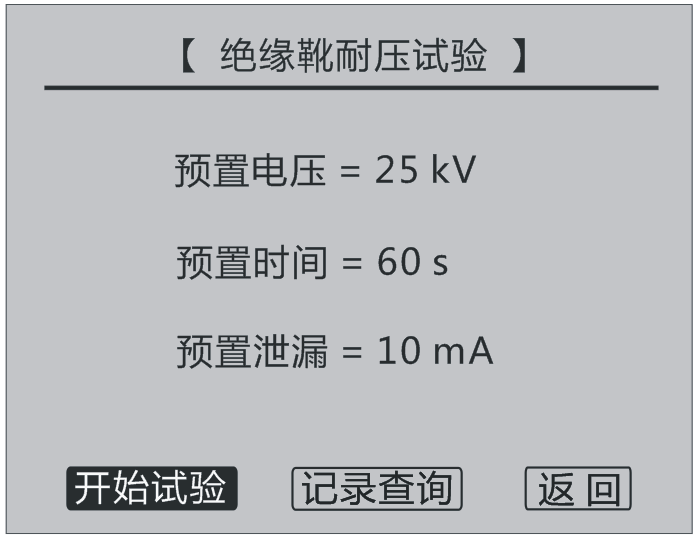

图3.2绝缘靴试验

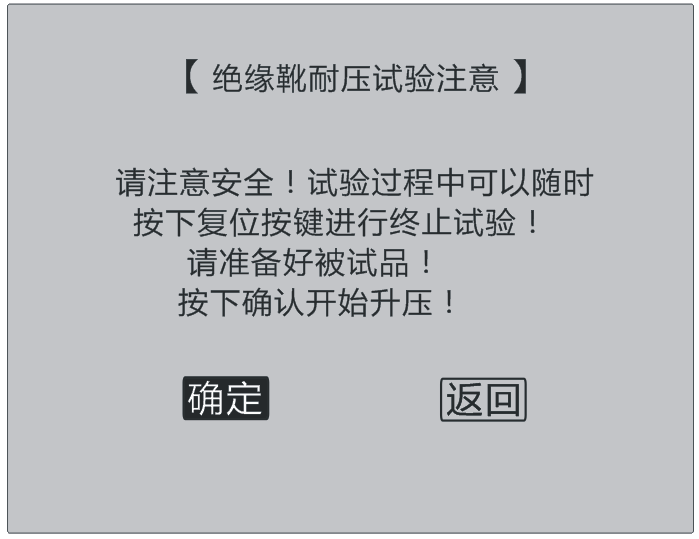

图3.3安全提醒

图3.4绝缘靴升压中

当电压升至预设电压25KV时，即会停止升压，界面显示如图3.5所示。由于电网电压波动原因，此停止电压可能会出现偏差，通过旋转鼠标按下增大或者减小按钮微调保持的电压。后面为耐压保持计时时间，单位为秒。下面的电流显示分别为输出电流及六个测试桶的泄漏电流，如果在整个试验过程中泄漏电流没有超标，计时满60秒后，在时间位置显示会显示“试验结束”，此时可以点击打印按钮试验结果进行打印或者点击保存按钮进入保存界面如图3.6所示，在保存界面可以通过旋转鼠标选择和更改样品编号，然后点击确定来保存数据，或者通过取消返回上一个界面。在试验过程中如果有任意一个试验桶泄漏电流超过10mA,则仪器会自动停止试验，调压器归零，同时显示“泄漏超标”，并会有报警声;此时也可以通过旋转鼠标选择打印或者保存按键对试验数据进行保存，然后关机后查找泄漏原因重新开始试验。

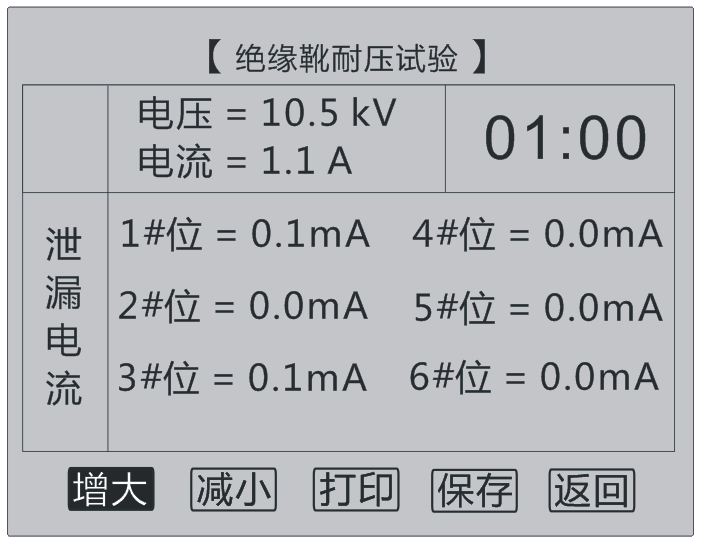

图3.5绝缘靴耐压保持

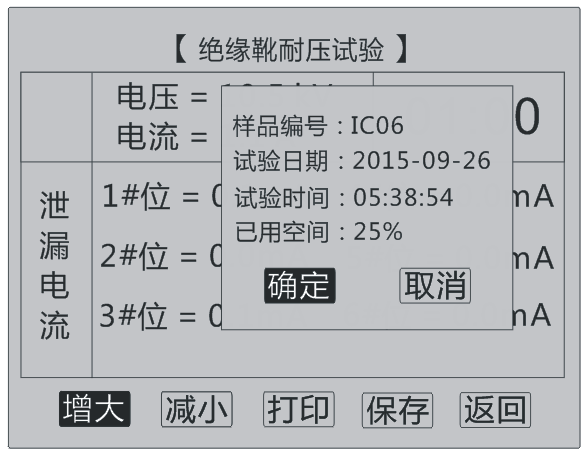

图3.6数据保存界面

注意：为确保试验人员人身安全，并使仪器和被试品充分放电，每次做完试验后应关掉电源开关数秒，然后打开，再开始另一次试验。

3.3绝缘手套界面

在图2.1主界面，旋转鼠标当绝缘手套反黑时，按下旋转鼠标进入绝缘手套试验界面，如图3.7显示界面。通过旋转鼠标可以对选择对象进行改变，可以更改电压等级为“高压”或者“低压”，高压对应的预置电压为8kV,而低压对应的预置电压为2.5kV,其他参数完全一样。选择完预置电压以后可以通过旋转鼠标选择开始试验，会出现同绝缘靴类似的提醒界面，再点击确认仪器开始升压，后续界面显示与操作类似于绝缘靴界面。

也可以在图3.7界面中选择记录查询或者返回，操作方式同绝缘靴相关界面。

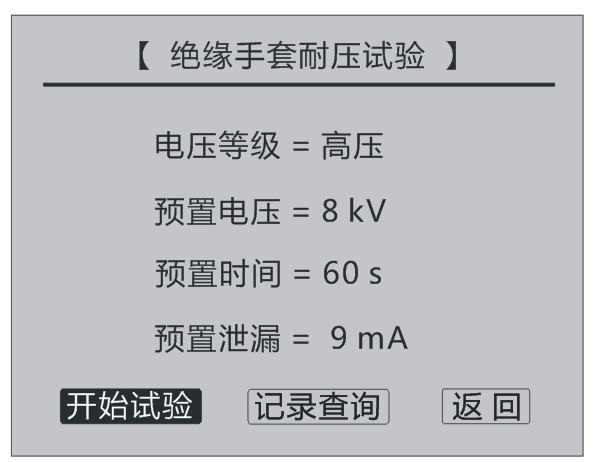

图3.7绝缘手套界面

3.4绝缘胶垫界面

在图2.1主界面，通过旋转鼠标，当绝缘胶垫反黑时，按下旋转鼠标即可进入绝缘胶垫试验界面，如图3.8显示界面。通过旋转鼠标可以对选择的按钮进行切换，可以更改电压等级为“高压”或者“低压”，高压对应的预置电压为15kV,而低压对应的预置电压为3.5kV,其他参数完全一样。选择完预置电压以后可以通过旋转鼠标选择开始试验，会出现同绝缘靴类似的提醒界面，再点击确认仪器开始升压，后续界面显示与操作类似于绝缘靴界面。

也可以在图3.8界面中选择记录查询或者返回，操作方式同绝缘靴相关界面。

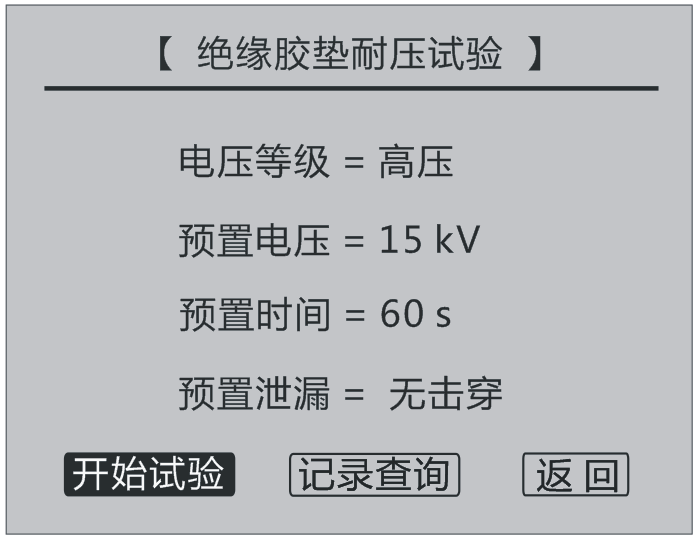

图3.8绝缘胶垫界面

3.5自定义界面

在图2.1主界面，旋转鼠标当自定义反黑时，按下旋转鼠标进入自定义耐压试验界面，如图3.9显示界面。通过旋转鼠标可以对预置电压、预置泄漏和预置时间进行改变，改变方法就是旋转鼠标，当对应的位置反黑时，按下鼠标，然后旋转鼠标可以对选择的数值进行更改，完成后再次按下旋转鼠标即可。对所有参数设置完成以后，可以通过旋转鼠标选择开始试验，会出现同绝缘靴类似的提醒界面，再点击确认仪器开始升压，后续界面显示与操作类似于绝缘靴界面。

也可以在图3.9界面中选择记录查询或者返回，操作方式同绝缘靴相关界面。

图3.9自定义耐压试验界面
