安科瑞多回路电气火灾监控探测器应用案例

1 多回路电气火灾监控探测器 用电精灵概述

AESP系列末端智能监测模块是智慧用电解决方案，由末端智能监测模块与智能网关两部分组成，末端智能监测模块应用于小型断路器安装场景。

AESP100系列末端多回路智慧用电在线监测装置（以下简称装置）应用于户内建筑物及类似场所的工业、 商业、民用建筑及基础设施等领域低压终端配电网络。此装置配合断路器使用，对用电线路的关键电气因素， 如电压、电流、功率、温度、能耗等进行实时监测，具有预警报警、电能计量统计等功能。 本系列产品适用于单相、双火线、三相三线、三相四线中性点直接接地（TT）的低压电网系统。

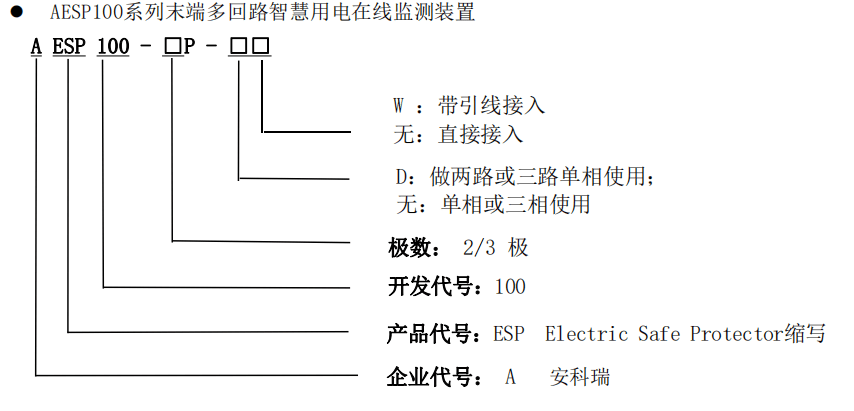

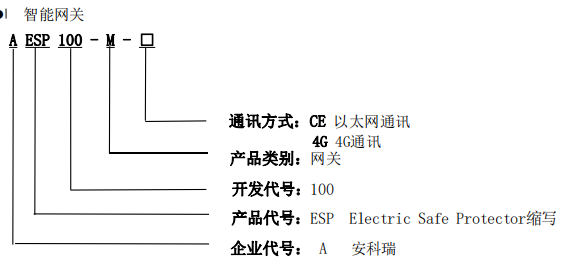

2 多回路电气火灾监控探测器 用电精灵产品型号

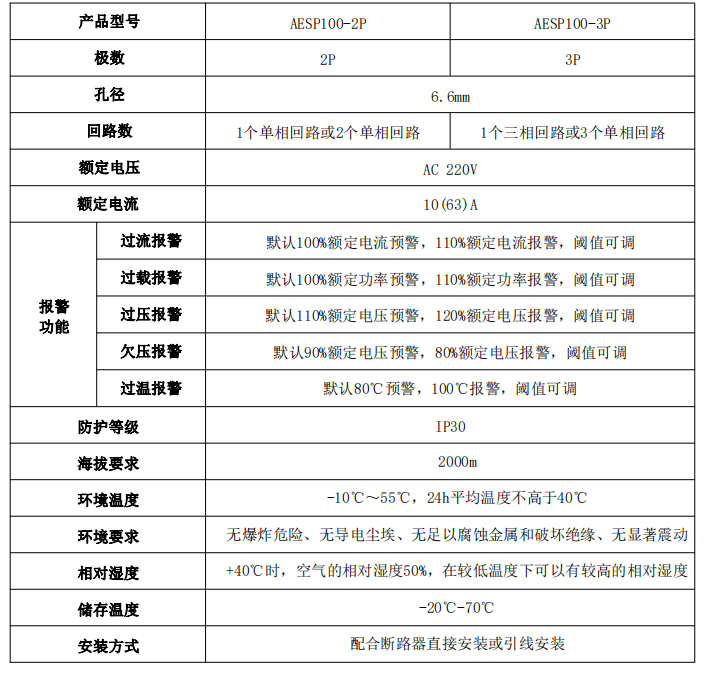

3 技术参数

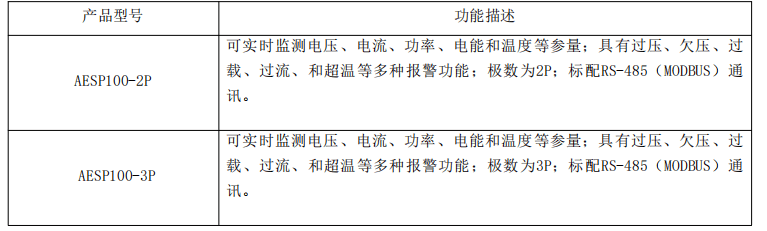

4 功能

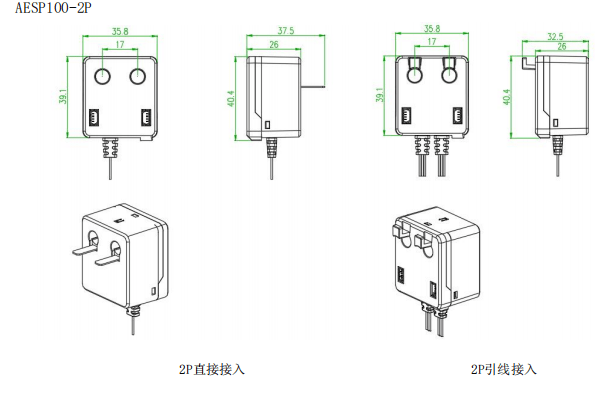

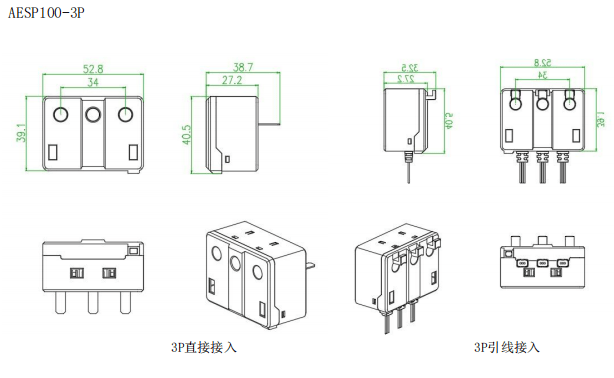

5 外形尺寸以及安装示意图

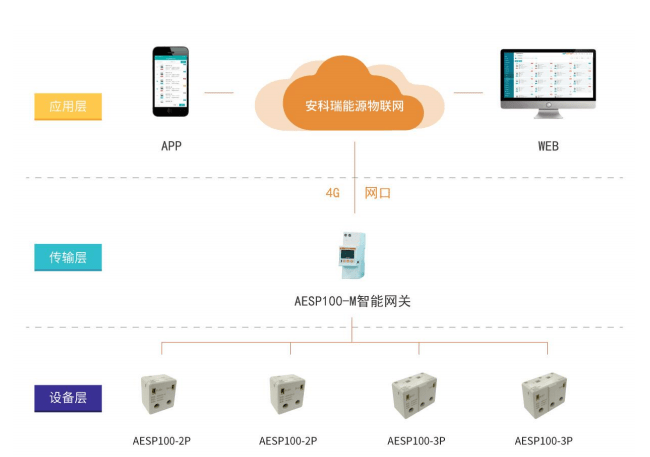

6 AESP100系列监测装置配合智能网关系统组网图

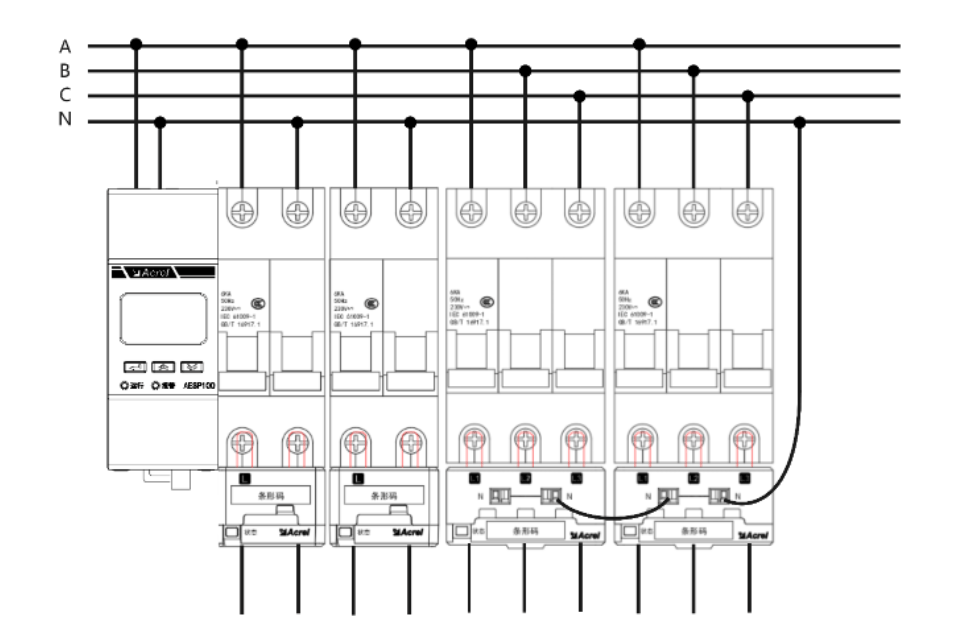

7 AESP100系列在线监测装置配合断路器和智能网关安装接线范例

8 常见故障分析排查

若仪表指示灯不亮，请检查电源是否接好；

若仪表红色指示灯没有常亮，检查断路器上端进线是否带电；

若仪表指示灯每2s闪烁一次红色，直接送修；

若网关数据不刷新，检查与从模块通讯线是否正常连接；

若网关不上线，请根据网络状态检查故障原因。
