时间：2023-06-08 10:19
人气：
作者：admin
关键词：
锂电池；Li P Cu Na Co Ca K元素；
引言：
锂离子电池是一种大容量、可充电反复使用、无环境污染的新型蓄电池。迈入90年代后，LIB成为相对较新的商用化蓄电池，并被广泛用于手机、笔记本电脑等移动型家电，正逐渐成为我们生活中的必需品。近年来LIB在大容量、高输出化方面已取得进展，也开始被用于电动汽车、太阳能发电、风力发电的电力储能等领域，相信今后会成为有效应对地球温暖化和石油资源枯竭的新一代能源。
近年来，中国顺应新能源发展的潮流，加大对锂离子电池技术的投入，把锂离子电池作为汽车蓄电池技术列为“863”重点计划之一。作为新兴的绿色优质能源，锂离子电池的制造工艺要求非常高，关键材料的性能对电池的整体性能影响非常巨大，需要完善的质量监控手段严格控制制造过程。为了精确的对各个关键部件材料的质量工艺进行控制，锂离子电池各关键部件的分析检测方法就成为国内检测机构的重要工作之一。
目前全球大部分的锂离子电池都是日本生产，美国、欧洲和中国的锂离子电池制造业也正迅速发展起来。锂离子电池因为其容量大，绿色环保等优点，被认为是21世纪最有可能代替石油成为汽车动力的新型环保能源。
锂离子电池分析方法解析：
| 部位 | 组成 | 常用组成 | 检查项目（分析设备） |
| 正极 | 活性物质 | LiCoO2（钴酸锂）LiePO4（磷酸铁锂）等 |
组成（ICP-6800） 粒径结晶（XRD）) (比表面积分析仪) |
| 粘结剂 | （P偏氟乙烯olyvinylidenefluoride,PVDF) | 表面形状（SEM） | |
| 导电剂 | 碳（炭黑、乙炔黑、石墨等） |
结晶(XRD)含 量(TOC-SSM) 测定分散剂折光率（阿贝折射仪） |
|
| 负极 | 活性物质 | 碳、石墨、高分子聚合物 |
结晶(XRD) 粒径 比表面积分析仪碳含量（马弗炉） |
| 微量添加物 | LiPCuNaCoCaK等 | 组成(ICP-6800) | |
| 粘结剂 |
SBR（丁苯乳胶）CMC （羟甲基纤维素） |
组成(FTIR) 粘结度(万能试验机)粘结剂离心分离（离心机） |
|
| 隔离膜 | 聚烯烃类（高密度聚乙烯） |
组成(FTIR)细孔(SEMAFM) 热特 性(TGTMADSC)拉伸试验(万能试验机)针刺试验(材料试验机)透气度（透气度测试仪） 隔膜收缩率测试（高精度菲林尺）隔膜热收缩测试（恒温鼓风烤箱） |
|
| 电解液 | 溶剂 | 碳酸酯、酸酯、醚 | 组成(GCMSGCLC) |
| 电解质 | LiPF6（六氟磷酸锂）LiPF4 | 组成(ICP-6800) | |
| 电解质 | 碳酸亚乙烯酯（VC） | 组成(GCMS) | |
| 电解质 | 游离酸、密度、电解率、PH值 | 电位滴定、液体密度计、电导率仪、PH计 | |
| 电芯 |
极片卷绕、叠层整齐度、封装异常无损观察 电压容量内阻、阻抗、绝缘 |
内部观察CT 电化学工作站 电压内阻测试仪数字耐压测试仪 |
|
| 极片 | 观察极片（光学显微镜）水份测定（水份仪） | ||
| 热分析 | 材料热反应分析（同步热分析、差示量热、热重分析） | ||
| 配套产品 |
露点温度测试（露点仪） 称量称重（电子天平、万分尺） 材料振实密度测试（振实密度计） 电芯或模组进行高精度测量（高精度万用表、电解测厚仪）耐压和绝缘测试（正极材料合成烧结（真空气氛管式炉）正负极材料、胶黏剂真密度测试（全自动真密度测定仪）原材料扣电检测制浆分散（搅拌器） 提供分析用超纯水（纯水机） 碳纳米管导电液、SP、极片、未加电解液之前的电芯的电导率进行测量（四探针测试仪） |
||
电池材料中元素分析
1.样品信息:
测定元素：Li、Fe、P、Ca等元素；
样品基体：磷酸铁锂、三原材料、
1.方法
1.1仪器
ICP-6800
1.2试剂及标准品盐酸； 多元素标准溶液；
1.3样品前处理
三元材料、三元前驱体：准确称取0.2500g样品，3mL盐酸及2mL水，置于电热板上加热至样品完全溶解，冷却加标后定容待测。磷酸铁锂：准确称取0.2500g样品，10mL盐酸及2mL水，置于电热板上加热至样品完全溶解，冷却加标后定容过滤待测。
1.4标准测试溶液
标准曲线法---测定磷酸铁锂中的Li、Fe、P；三元材料中的Li、Ni、Co、Mn；三元前驱材料中Ni、Co、Al;(测试前配制混合标准曲线浓度为0.00、2.0、5.0、10.0、20.0、30.0、40.0、50.0、60.0ug/mL，分取已制备好的样品溶液并稀释100倍进行主含量元素的测量；）
标准加入法---测定磷酸铁锂中的Ca、Mg、Cu、Al、Na；三元材料中的Fe、Ca、Mg、Cu、Al、Na；三元前驱材料中Fe、Ca、Mg、Cu、Na、Si、K、Cr、S;（在样品溶液定容前，将同一样品的4份平行消解的样品溶液中依次加入混合标准溶液，加标完成后定容至25mL并于振荡器上充分摇匀，使得定容后样品中加入的Si标准溶液浓度为：0 ug/mL、0.2ug/mL、0.5 ug/mL；S标准溶液浓度为：
10 ug/mL、20 ug/mL；其他元素标准溶液浓度为：0 ug/mL、0.2 ug/mL、0.4 ug/mL、0.8 ug/mL，混匀后待测。）
1.5仪器参数
整套进样系统采用标准进样系统进行测定。包括：
| 仪器型号 | ICP-6800 | 等离子参数 | |
| 观测方式 | 垂直观测 | 泵速 | 50rpm |
| 进样系统 | RF功率 | 1150 W | |
| 附件 | 雾化气 | 0.7L/min | |
| 中心管 | 1.5mm石英中心管 | 辅助气 | 0.5L/min |
| 雾室 | 高效漩流雾室 | 冷却气 | 12 L/min |
| 雾化器 | 同心雾化器 | 积分时间 | 20 seconds |
2.分析结果：

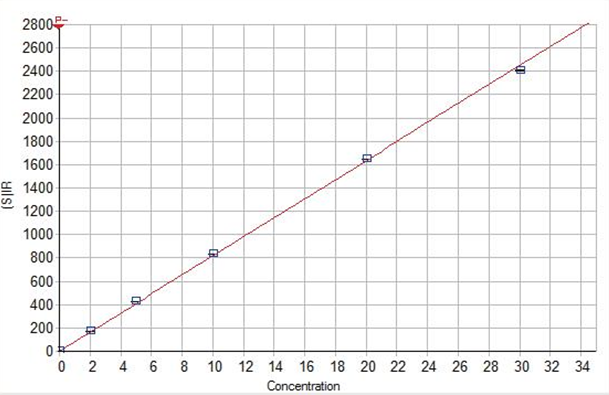

2.1元素标准工作曲线（横坐标：元素浓度，ppm级；纵坐标：谱线强度值，cts/s）磷酸铁锂：LI

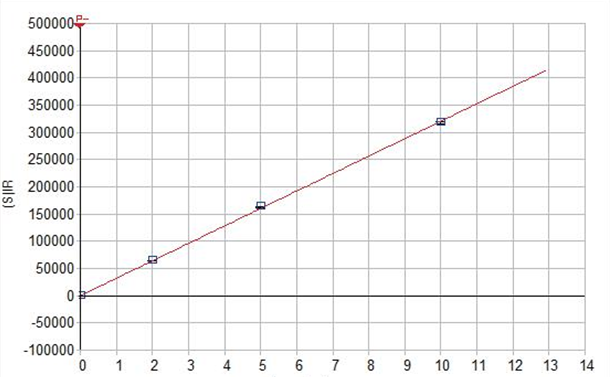

Fe

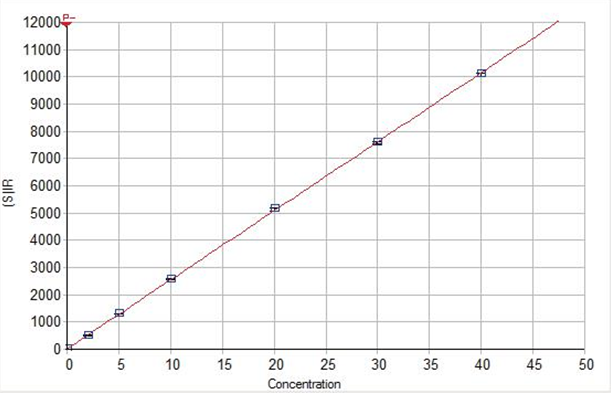

P

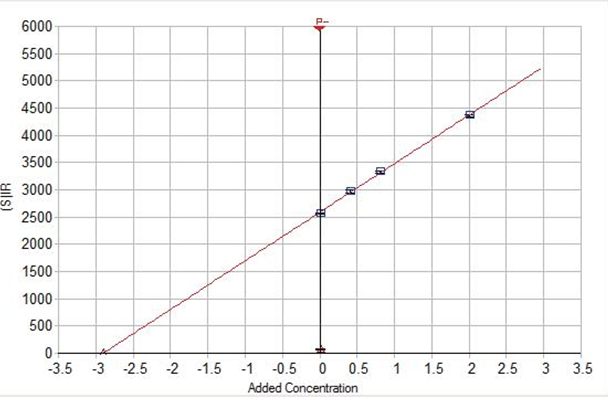

Al
结论：
目前国内部分企业仅对钴酸锂电池原料中部分杂质元素限量指标如下，实验表明，ICP-6800发射光谱仪具有很好的灵敏度、稳定性、分析速度快、谱线可选择性强、运行成本低等优势，完全适用并能够更好的满足和完成多种杂质元素的检测需求。
审核编辑：汤梓红
关注微信
