如何设置TC397的QSPI模块工作在CPH =1协议模式？

问题描述

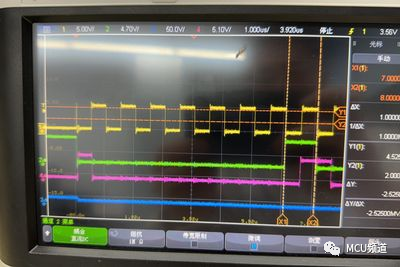

客户在调试QSPI模块过程中，将TC397的QSPI模块的CPOL位设置为1，但是示波器显示时钟引脚输出信号的空闲状态并不是高电平，在debug模式下，可观察到CPOL位已设置为1，这是怎么回事呢？

图1

设置TC397的QSPI模块工作在CPOL=1, CPH =1协议模式

解决过程

SpiIf_initChannelConfig()函数在初始化QSPI channel时，提供了很多配置参数项，其中就有clockPolarity，但是单单设置clockPolarity= SpiIf_ClockPolarity_idleHigh，虽然会将CPOL位设置为1，但是捕获的波形显示空闲状态电平并未变成高电平。

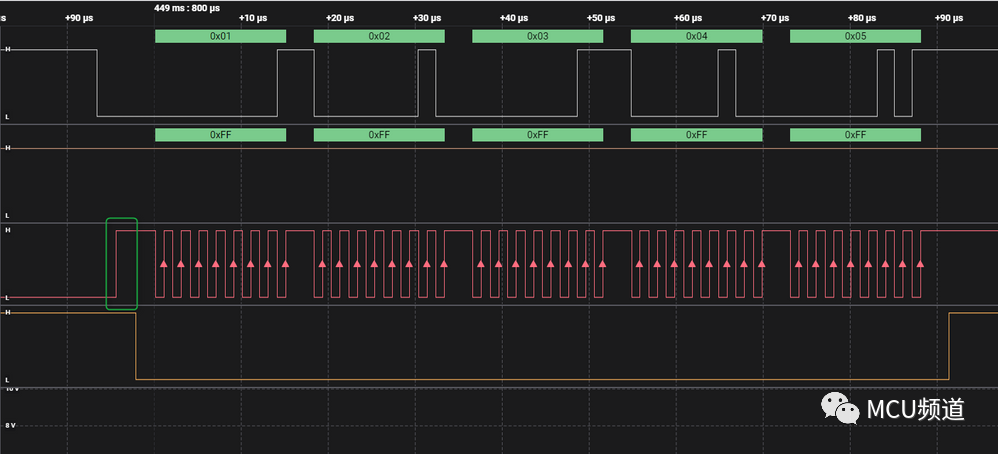

这是由于SpiIf_initChannelConfig()函数的默认参数项设置IDLE时序阶段时长为0，使得帧传输间隙缺少IDLE时序阶段，所以需要设置csInactiveDelay > 0(如下所示)来插入IDLE时序阶段，如下图所示。

voidSpiIf_initChannelConfig(SpiIf_ChConfig*config,SpiIf*driver)
{
config->driver=driver;
config->baudrate=0;
config->mode.enabled=1;
config->mode.autoCS=1;
config->mode.loopback=0;
config->mode.clockPolarity=SpiIf_ClockPolarity_idleHigh;
config->mode.shiftClock=SpiIf_ShiftClock_shiftTransmitDataOnLeadingEdge;
config->mode.dataHeading=SpiIf_DataHeading_msbFirst;
config->mode.dataWidth=8;
config->mode.csActiveLevel=Ifx_ActiveState_low;
config->mode.csLeadDelay=SpiIf_SlsoTiming_0;
config->mode.csTrailDelay=SpiIf_SlsoTiming_0;
config->mode.csInactiveDelay=SpiIf_SlsoTiming_2;
config->mode.parityCheck=0;
config->mode.parityMode=Ifx_ParityMode_even;
config->errorChecks.baudrate=0;
config->errorChecks.phase=0;
config->errorChecks.receive=0;
config->errorChecks.transmit=0;
}
