Multisim中虚拟泰克数字示波器的使用

Multisim的虚拟仪器还包括有美国Tekreonix公司TDS20244通道数字示波器。本节介绍虚拟泰克数字示波器使用。

1）将数字示波器放置在工作平台

将鼠标放在工作台右边边框上，选择图标，直至显示“Tektronix oscilloscope”,此为虚拟泰克数字示波器。单击此图标，拾取该仪器。在工作平台合适位置再次单击鼠标左键，则可将泰克数字示波器放置在此位置。

泰克数字示波器使用

双击示波器图标，打开示波器面板，如图1所示。

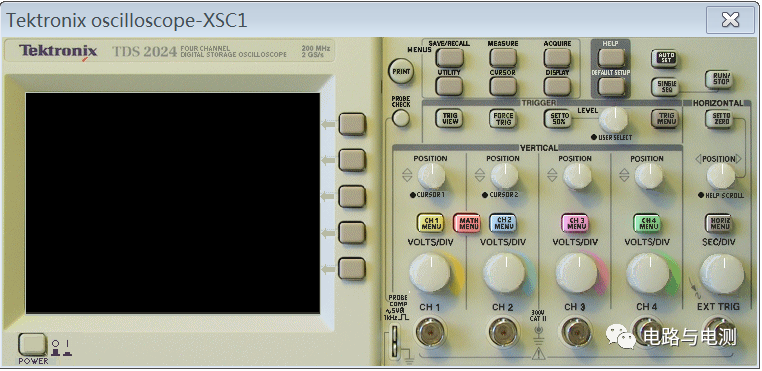

图1泰克数字示波器面板

面板左边黑色区域为显示屏，显示屏下方为电源开关“power”。紧挨屏幕右边有5个未标记的按钮，此为屏幕控制键，其左边有5个箭头指向屏幕相应位置，当屏幕菜单出现，点击箭头对应位置的按钮可以进行相应操作。

面板右方最下面是5个输入端口，分别是4个通道信号输入端和外触发输入端。4个通道输入端口上方是对应通道信号的调节旋钮，从下往上依次是电压灵敏度旋钮（偏转因数）VOLTS/DIV，通道菜单按钮CH1 MEMU，Y方向位置调节旋钮。通道1和2之间还有一个“MATH MENU”按钮，按下该按钮可以对通道1、2 的信号进行数学运算后显示。最右边外触发输入端口上方依次是时基因数旋钮、水平菜单（Horiz MENU）以及水平方向位置调节旋钮。

面板右上方有较多按钮，下面结合具体使用，简单介绍具体操作。

在工作平台上放置两个函数信号发生器，将其输出分别连接到示波器的通道1、通道2。双击函数信号发生器图标，将其输出分别设为50Hz的正弦波和三角波信号，幅值为10V。注意函数信号发生器的“地”需与示波器的“地”接到一起并“接地”。电路如图2 所示。

示波器的图标上有“P”、“G”、“1”、“2”、“3”、“4”、“T”一共7个端钮。其中“1”、“2”、“3”、“4”是4个通道信号接入端，“T”是外触发信号输入端，“G”是接地端，“P”是校准信号端，将通道输入端与校准信号端相连，该通道应该显示校准信号：1KHz，5V的标准方波信号。

图2 泰克数字示波器使用

点击“运行”按钮后，双击示波器图标，打开示波器面板，点击面板左下方电源开关“power”。点击通道1、2中间的“CH1 MENU”、“CH2 MENU”，屏幕上会显示该两通道输入的信号，调节偏转灵敏度旋钮和时基因数旋钮，以及上下左右位置，将屏幕显示的图形调动便于观察的合适位置。或直接点击面板右上方“Auto set”，仪器自动在屏幕上生成波形。

利用泰克数字示波器进行测量

点击面板右上方第一排第二个键“Measure”,在屏幕右侧与5个屏幕控制键箭头所指对应位置会出现菜单。点击第一个按钮，可以选择通道；单击第二个按钮，可以选择测量频率、周期、平均值、峰峰值等，测量结果显示在第三个按钮箭头所指位置。

图3 利用泰克数字示波器进行测量

其它按键的操作，请大家自行摸索。
