Multisim中测试探针的使用

Multisim中的测试探针

Multisim的虚拟测试仪器中还有电流探针，模拟钳式电流表，其原理是电流互感器原理。与传统电流表不一样，钳式电流表不需要串联接入电路中，而只需要将其前端的钳子（电流夹）打开，使得待测电流导线与钳子相互环绕，利用变压器变电流的原理测量电流。其特点就是可以实现在线测量。

将鼠标放在工作平台右边边框上，选择图标，直至显示“Measurement probe”,此为测试探针图标。单击此图标，拾取仪器。在工作平台的电路需要测量电流的导线上合适位置再次单击鼠标左键，则可将测试探针放置在此位置。

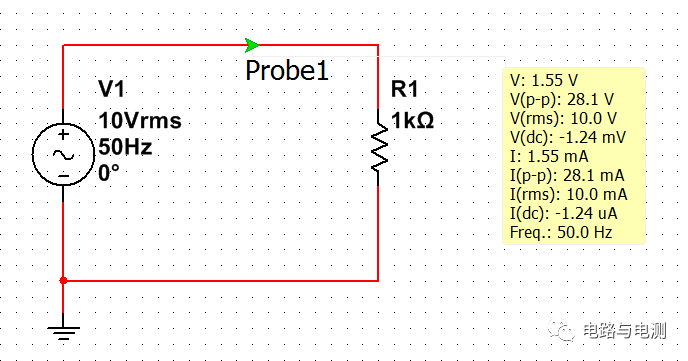

在工作平台上建立一个电源和电阻的串联电路，将测试探针置于导线上某点，如图1所示。点击“运行”按钮，图中黄色区域为探针所测得的值。可见，测试探针可以测量电压、电流和频率，电压电流可以分别显示瞬时值、峰峰值、有效值和直流分量。

图1 测试探针使用

小结：

1）测试探针使用时，注意只能放置在导线上，不能放置在电路的结点上。

2）测试探针只有单端输入，其本身不需要接地。
