数字示波器的使用方法

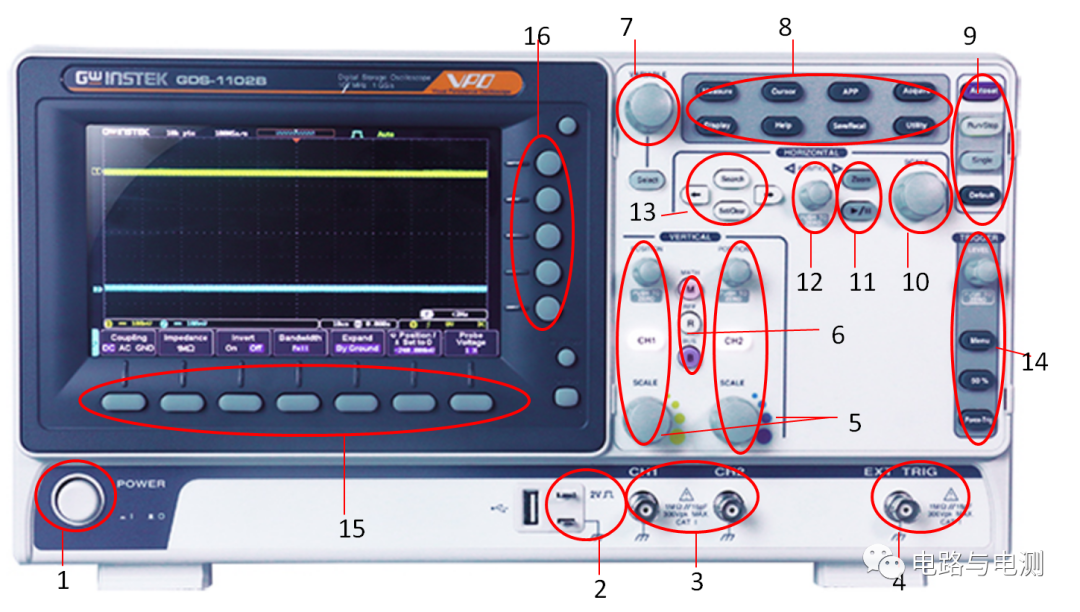

实验室所用GDS-1102B数字示波器面板如图所示。

图中各部分按键及功能如下：

1：电源开关；

2：校准信号输出：输出1KHz，2V的标准信号，可用于示波器自校；

3：输入端口：连接CH1、CH2两通道信号数据线，输入被测信号；

4：外触发输入；

5：Y通道信号调节：调节CH1、CH2两通道信号Y方向的大小和位置；

6: 按下“Math”，可以对通道1、2输入的信号进行加减乘除等运算；

7：选项调节：旋转旋钮，可以在屏幕右边菜单中选择，选定后，按其下方“select” 按键，确定选项；

8：软件菜单，选择某一按键按下后，在屏幕右边出现相应菜单，可以用7旋钮选择菜单选项，也可以按菜单对应的屏幕右边按钮16来选择；

9：运行控制按键,按“autoset”，示波器自动运行，“Run/stop”： “single”：单次触发；“Default”：

10：时基因数旋钮，调节信号水平方向显示的周期数；

11：按下“zoom”按钮，可以对信号局部放大，观察细节；

12：调节信号水平方向位置；

14：触发调节区：调节触发电平等参数；

15、16：屏幕菜单控制键

数字示波器使用

首先打开电源开关1，将通道1数据线接至校准信号输出（2、3）。按亮通道1按钮（5），按下“Autoset”（9），示波器自动将校准信号（1KHz，2V方波信号）显示在屏幕上。旋转Y通道调节旋钮（5），可以手动调节Y方向偏转灵敏度和Y方向位置；旋转旋钮10，可以调节时基因数，改变显示方波的周期数。旋转旋钮12，可以调节波形水平方向的位置。

按下“measure”键（8），屏幕下方菜单出现，点击对应位置屏幕下方的菜单控制键（15），屏幕右方菜单出现，点击对应位置的菜单控制键（16），出现下一级子菜单，此时利用选择旋钮（7），可选择相应项，之后按7下方的“select”即可选定。

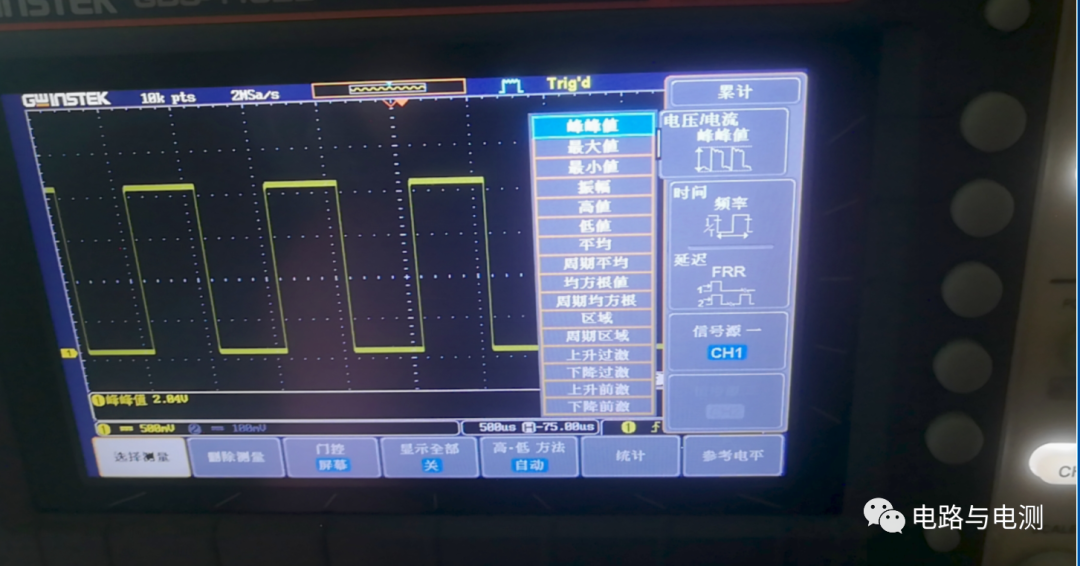

以测量信号的峰峰值为例，屏幕菜单如图所示：

选择了被测量之后，再次按下屏幕下方对应按钮（15），可以取消子菜单，或者按键16下方有一个圆形小按钮“menu off”,多按几次，会依次取消子菜单。

按下区域8“cursor”按键，可以调节屏幕上水平和垂直光标的位置。按下“acquire”按键，可以选择xy模式。

其它按键，请大家自行熟悉。
