低功耗高灵敏全极性霍尔开关芯片AH464概述

​家用燃气表中霍尔传感器可选用国产AH464，工作电压2.5V-5.5V。

家用燃气表需要通过相应的计量仪器仪表对使用过程中消耗的天然气气量进行统计，以方便用户根据实际使用情况付费。霍尔传感器一般用于煤气表中，用机电变换方式测量天然气的使用。

燃气表是利用气体在表体内流动过程中的压力差作为动力，由阀座、阀盖的相对位置来控制气体流向的分配。燃气表具有一对进气口，在使用过程中，当气体从燃气表内部流出时，进气口将驱动相应的机械传动装置旋转。将磁铁固定在齿轮上的特定位置，并将霍尔开关安装在相对于变速器齿轮的适当位置。每当齿轮转动时，当磁块转动经过霍尔开关时，霍尔开关所处环境的磁场就会改变。 由于霍尔效应，霍尔传感器将产生相应大小的霍尔电势。通过测量由脉冲计数器产生的霍尔电位的脉冲数，可以获得齿轮的转数，并且可以通过齿轮速度和气体之间的关系获得使用的气体流量。

在霍尔传感器的选型上，可以选择单极霍尔开关和全极霍尔开关，建议燃气表使用全极性霍尔开关，它能对永磁体或电磁铁产生的磁场做出反应。AH464是一款低功耗高灵敏全极性霍尔开关芯片，采用CMOS工艺设计生产，ESD性能可达±6kV。芯片内部集成了电压调节器、霍尔电压发生器、小信号放大器、斩波稳压器、施密特触发器和CMOS 输出驱动器，专为低功耗应用而设计。

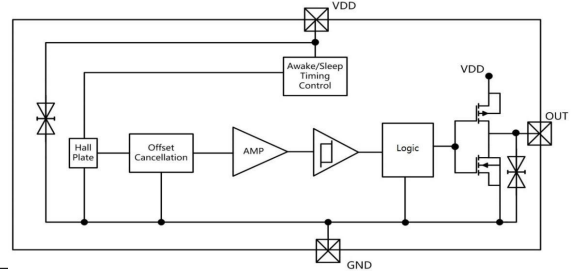

功能框图 AH464的工作电压在2.5V- 5.5，提供TO-92S直插封装，贴片SOT23-3L封装，能更容易集成到系统中，并降低系统成本，适用于各种家用燃气表、工业燃气表、工业流量计等计量仪器仪表中。
