如何用MATLAB进行电路仿真？

本文演示如何用MATLAB进行电路仿真，测量RLC电路的电压。我用的是R2014a，不同版本软件界面稍有差别。

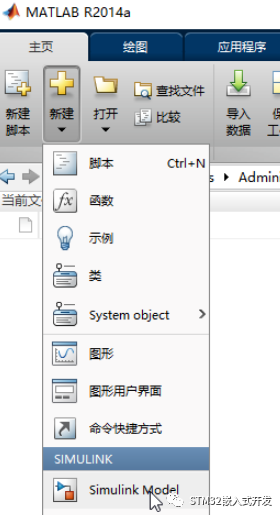

打开MATLAB软件，新建-Simulink Model，如下图所示。

弹出untitled窗口之后，在命令行窗口输入如下命令并回车：

>>powerlib

唤出powerlib库。

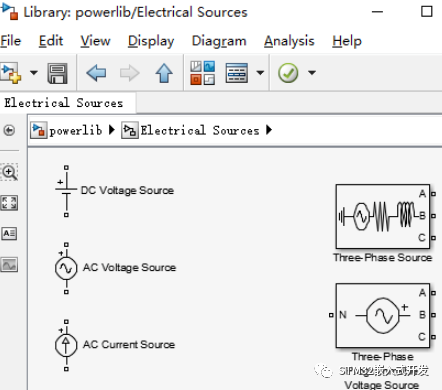

双击Electrical Souces，打开电源模块。

把AC Voltage Source拖入untitled窗口。

再双击powerlib库中的Elements。

把Series RLC Branch拖入窗口，单击选中，Ctrl+C，Ctrl+V，复制出一个Series RLC Branch1。

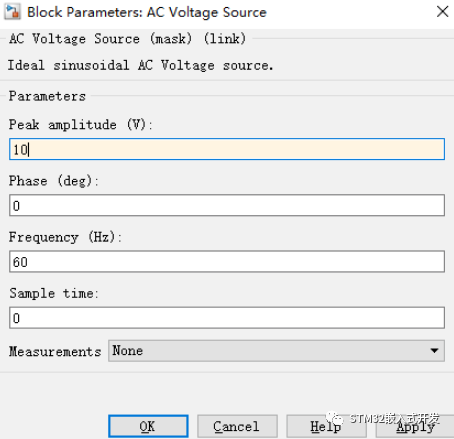

双击窗口中的AC Voltage Source，出现参数设置对话框，如下图设置了电压10V，频率60Hz。

单击标签，Ctrl+A，变成蓝色选中状态。

把两个Series RLC Branch，分别改名为RLC Load1、RLC Load2。

分别双击RLC Load1、RLC Load2，可设置电阻、电感、电容参数。

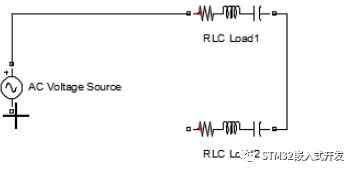

点击，拖动接线端子，连接电路。

需要调用Measurements模块中的Voltage Measurement测量电压，拖入窗口中。

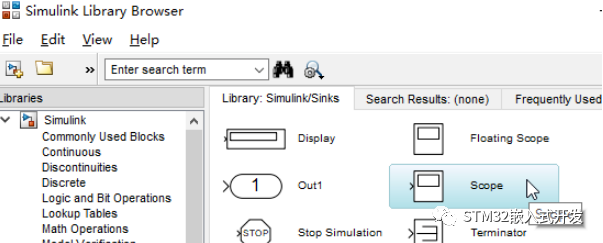

用Simulink模块中Sinks下的虚拟示波器Scope来显示波形，拖入窗口中。

把交互界面工具powergui拖入窗口中。

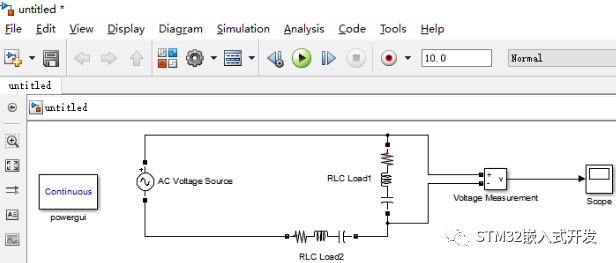

最终，连接好的电路仿真图模型如下。

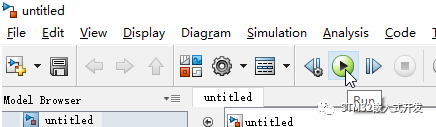

点击Run按钮，开始仿真。

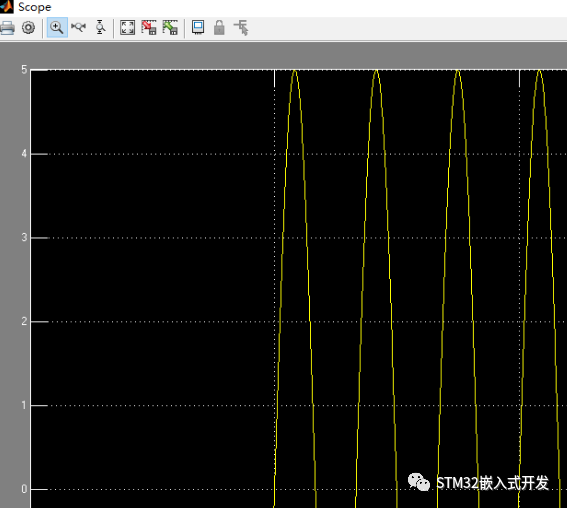

仿真完成之后，双击Scope可以看到仿真波形。
