硬件测试-噪声的测试分析（2）

4、噪声测试方案

4、1无源探头测量方案

大部分无源探头X1档的带宽仅1M，对于噪声来说带宽太低。X10档的带宽为10M，但是X10会放大误差，造成测量值不准确。所以不建议使用无源探头进行噪声测量。

4、2 同轴线测量方案

4、2、1 同轴线AC耦合方式测量

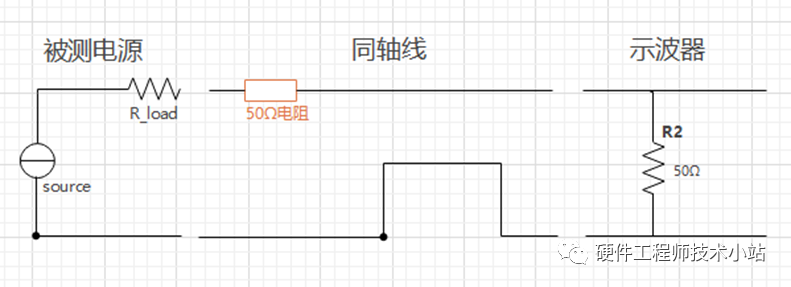

使用AC耦合方式测量时，需要将示波器输入阻抗设置为50Ω。同时在同轴线中串入一个50Ω电阻。如下图所示：

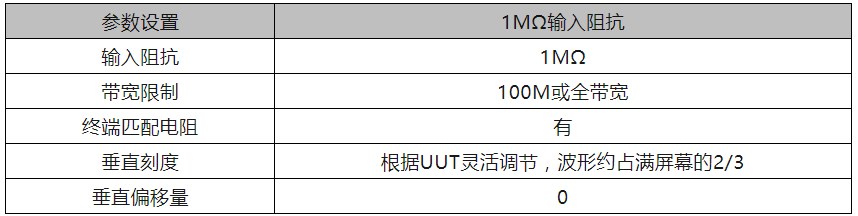

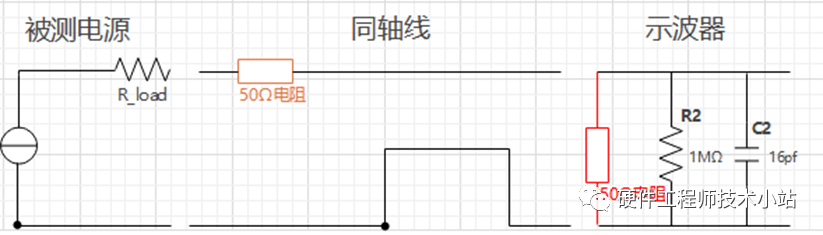

但是某些低带宽的示波器中AC耦合只有1MΩ，这样与前面的50Ω同轴线阻抗不匹配，因此需要在示波器的BNC端口在并接50Ω电阻用于阻抗匹配，如下图所示：

4、2、2 同轴线DC耦合方式测量

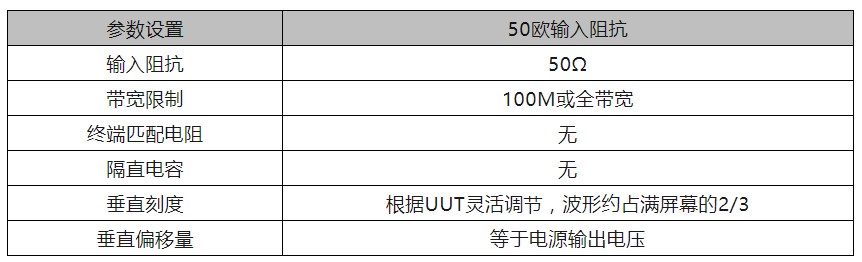

使用DC耦合方式同样设置示波器的输入阻抗为50Ω，连接方式如下：

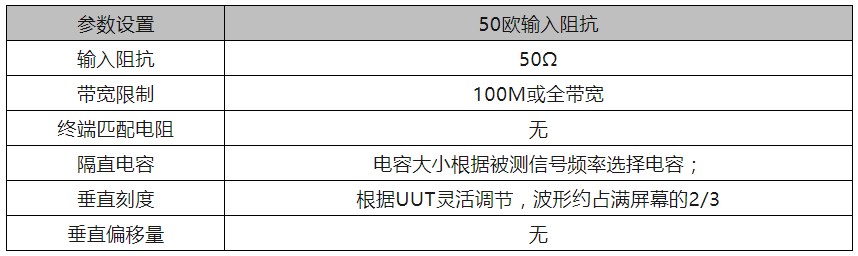

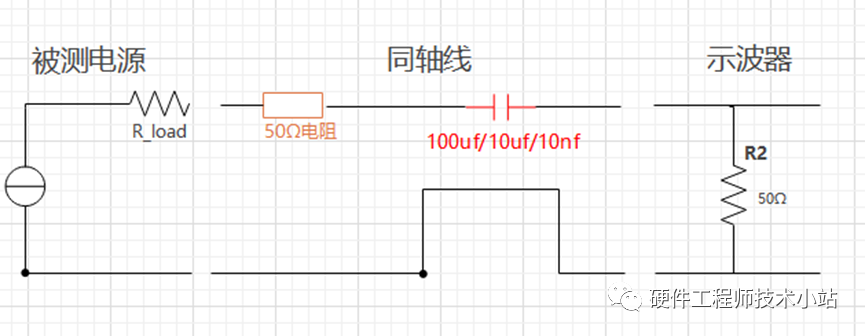

如上面所说，在DC50欧时有的示波器不支持设置很大的offset，为了获得更大的示波器动态电压范围，可以添加隔直电容,利用电容的“隔直通交”特性滤除直流分量，就不再需要示波器设置offset。

电容的大小决定着低频截止范围，等效电路模型如下图所示，C为隔直电容，R为示波器输入阻抗，Vi为输入信号，Vo为输出阻抗。此时构成了高通滤波器，又称低截止滤波器，只允许高于某一截止频率的频率通过，而大大衰减低频的一种滤波器。

图：加隔直电容后的高通滤波器等效电路

截止频率:

假设 f 为输入信号频率，则有：

当f >> fL时，A ~VL ~ ≈1 ,表示信号经过滤波器可以无衰减进行传递；

当f << fL时，A VL ~ ≈ f/ fL~ ,表示信号经过滤波器后按照十倍频的斜率衰减；

当f = f~L ~时，A VL = 0.707 ,表示信号经过滤波器后衰减0.707倍；

当 f /f ~L ~ =7时，A ~VL ~ = 0.99,表示信号经过滤波器后衰减0.01倍，即测试误差为1%；

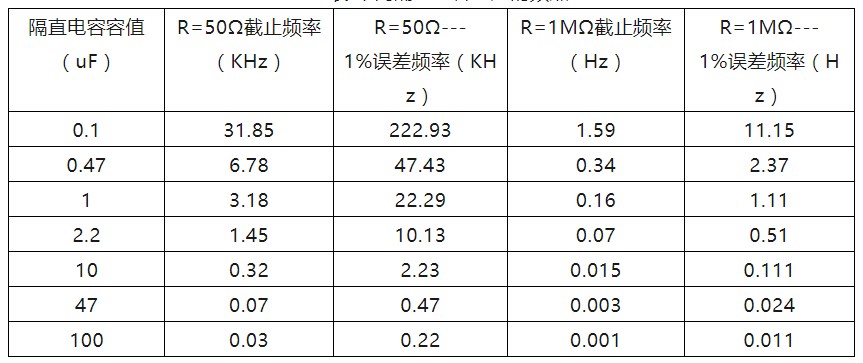

表 不同隔直电容对应的频点

隔直电容可能不方便串入同轴线中，可以做一个隔直电容PCB,上面焊接电容，pcb的两端分别连接同轴线和示波器。

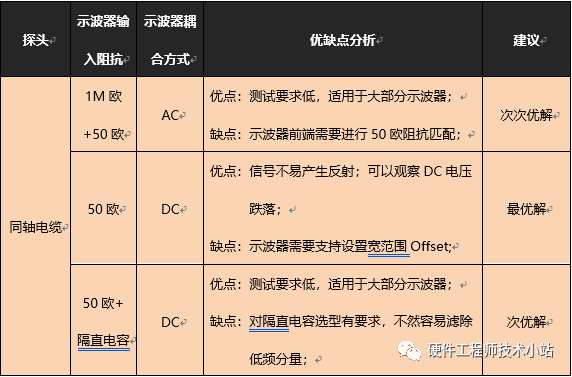

4、3总结

4、测试条件设置

4、1 测试点的选择

通常我们噪声的测量点会选择在受电端的滤波电容上，尽量选择最靠近受电芯片的电容。

4、2 测试条件的选择

尽量测试受电芯片在不同状态下的噪声，具体就是模拟出受电端在不同工作状态下的sink电流变化。
