Halcon测量基础知识入门

D测量：

1D测量主要就是拉个框获取这个框中定义的高频范围的临界点，所测量的范围比较有限，基于两点之间的距离。

1D测量主要步骤有：1、自定义测量模型；2、创建测量句柄 ；3、开始测量；4、显示测量结果；5、清除测量句柄

例子：

halcon代码：

read_image (Image, 'D:/Halcon-WorkSpaces/Halcon-Demo/测量/卡尺测量/1D测量/Image/test1.png')

rgb1_to_gray (Image, GrayImage)

get_image_size (GrayImage, Width, Height)

*计算尺子与像素点大小的关系

dev_set_draw ('margin')

*选则测量区域

draw_rectangle2 (3600, Row, Column, Phi, Length1, Length2)

*显示测量区域

gen_rectangle2 (Rectangle, Row, Column, Phi, Length1, Length2)

*创建侧脸句柄

gen_measure_rectangle2 (Row, Column, Phi, Length1, Length2, Width, Height, 'nearest_neighbor', MeasureHandle)

*开始测量

measure_pos (GrayImage, MeasureHandle, 1, 30, 'all', 'all', RowEdge, ColumnEdge, Amplitude, Distance)

*显示抓取的点

gen_cross_contour_xld (Cross, RowEdge, ColumnEdge, 20, 0.5)

*显示测量结果

set_display_font (3600, 50, 'mono', 'true', 'false')

disp_message (3600, '测量长度：'+Distance+' Pixle', 'window', 12, 12, 'green', 'false')

*清除测量句柄

close_measure (MeasureHandle)

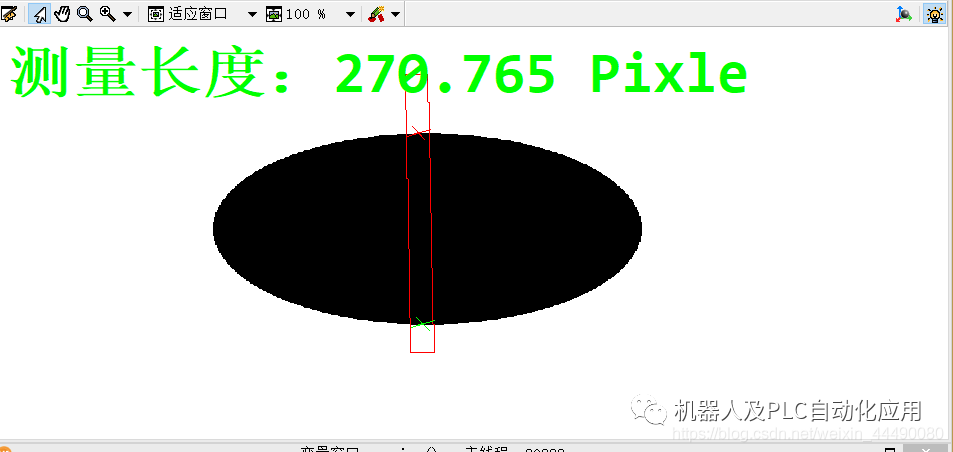

测量结果：

2D测量：

2D测量又称之为几何测量，可根据几何模型对物体进行较为全面的测量。

2D测量的步骤有：1、创建测量句柄；2、设置图片相对大小到句柄；3、定义测量模型；4、将测量模型添加到句柄；5、开始测量；6、拟合被测模型；7、显示测量结果；8、清除测量句柄。

例子： 被测物：

read_image (Image, 'D:/Halcon-WorkSpaces/Halcon-Demo/测量/卡尺测量/2D测量/Image/test2.png')

rgb1_to_gray (Image, GrayImage)

*创建几何测量句柄

create_metrology_model (MetrologyHandle)

*设置句柄与图像的像素关系

get_image_size (Image, Width, Height)

set_metrology_model_image_size (MetrologyHandle, Width, Height)

*自定义椭圆模型

draw_ellipse (3600, Row, Column, Phi, Radius1, Radius2)

*添加椭圆模型

*卡边尺长

MeasureLength1:=30

*卡边尺宽

MeasureLength2:=5

add_metrology_object_ellipse_measure (MetrologyHandle, Row, Column, Phi, Radius1, Radius2, 30, 5, 1, 30, [], [], Index)

*显示卡边尺模型

get_metrology_object_measures (Contours, MetrologyHandle, 'all', 'all', Row, Column)

*开始测量

apply_metrology_model (GrayImage, MetrologyHandle)

*显示提取到的轮廓线

get_metrology_object_result_contour (Contour, MetrologyHandle, 'all', 'all', 1.5)

*拟合，计算轮廓结果

fit_ellipse_contour_xld (Contour, 'fitzgibbon', -1, 0, 0, 200, 3, 2, Row1, Column1, Phi1, Radius1, Radius2, StartPhi, EndPhi, PointOrder)

*显示结果

*椭圆的中心点

gen_cross_contour_xld (Cross, Row1, Column1, Radius1*2, Phi1)

set_display_font (3600, 30, 'mono', 'true', 'false')

disp_message (3600, ['椭圆中心坐标：('+Row1+','+Column1+')','椭圆斜率：'+Phi1,'椭圆最大半长：'+Radius1,'椭圆最小半长：'+Radius2], 'window', 12, 112, 'green', 'false')

*清除句柄

clear_metrology_model (MetrologyHandle)

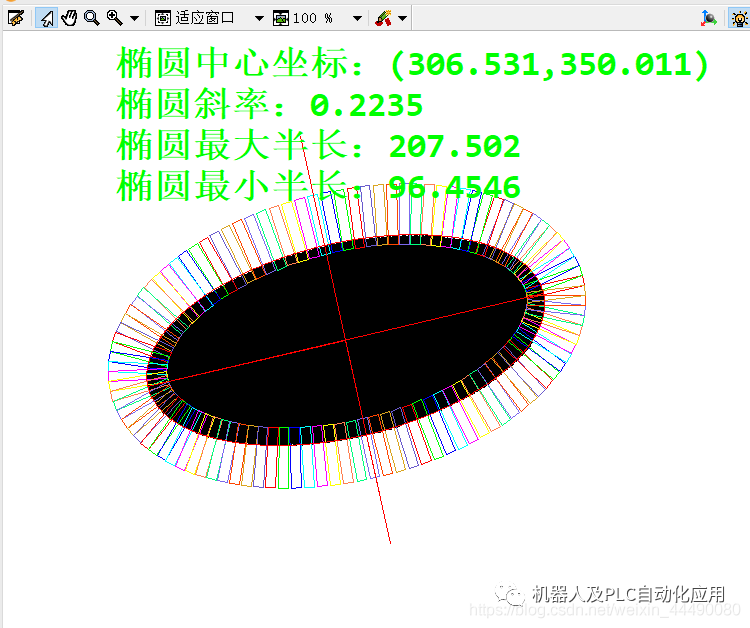

测量结果：
