常见的测量工具有哪些？测量工具读数方法

测量工具读数方法

常见的测量工具有哪些？

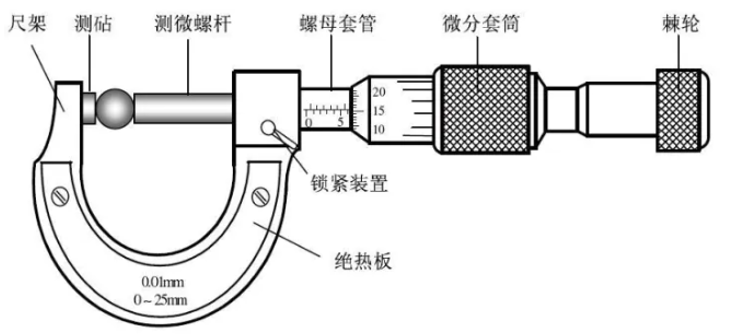

【千分尺】

【游标卡尺】

【带表卡尺】

【千分尺】

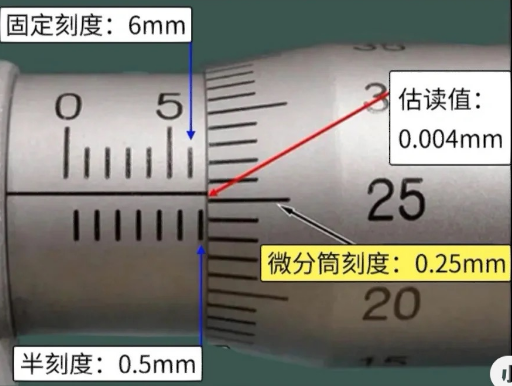

千分尺读数方法

一次性看懂

1、读固定刻度：1条刻度线是1mm，6条就是6mm

2、读半刻度：若半刻度线未露出，记作0mm；若半刻度线已露出，记作0.5mm

3、读微分筒刻度：1条刻度线是0.01mm，25条就是0.01×25=0.25mm

4、读估读值：微分筒1格(0.01mm)等分10等份，千分位估读值为0.004mm

5、完整读数=固定刻度+半刻度+微分筒刻度+估读值

=6+0.5+0.25+0.004=6.754mm

【游标卡尺】

游标卡尺是科研和工程技术上常用的的比较精确的长度测量工具。

正确的游标卡尺的测量长度是主尺零刻度到游标尺零刻度之间的长度。

游标卡尺的读数结果一般先以毫米为单位，然后再换算成所需要的单位。

游标卡尺的读数一般不用估读。公众号《机械工程文萃》，工程师的加油站！

游标卡尺的读数等于主尺上的整毫米数加上游标尺上的毫米以下的小数部分。

游标卡尺读数方法

1、主标尺读数：

在主标尺上读取“游标尺0线”前面的刻度，

主标尺每格1mm,下图16格就是16mm

2、游标尺读数：游标尺的每格（分辨率）是0.02mm

游标尺上一定有一条刻线与主标尺的刻线对齐，在游标尺上读出该对齐刻线与0刻线之间的刻线格数；下图为39格，0.02x39=0.78mm

3、完整读数=主标尺读数+游标尺读数

=16+0.78=16.78mm

【带表卡尺】

带表卡尺读数方法

1、主标尺读数： 在主标尺上读取尺框的“毫米读数部位”前面的刻度； 主标尺每格1mm,下图12格就是12mm 2、表盘读数： 表盘的每格（分辨率）是0.01mm; 读数就是看指针指向表盘的刻度线， 下图指针在第20条刻度线，0.01x20=0.2mm 3、完整读数=主标尺读数+表盘读数 =12+0.2=12.2mm
