使用R&S MXO 4示波器调试不常见事件

在调试波形时未能识别不常见的事件可能会在开发周期的后期花费工程团队大量的时间和金钱。

不幸的是，对于这些开发团队来说，能够提供捕获这些间歇性波形异常所需的采样率和分辨率的示波器通常价格在数万美元左右 - 这不是您在普通工程师的工作台上可能找到的东西。

目前，带宽大于 1 GHz、分辨率为 12 位或更高分辨率、采样率大于 1 GS/s 的典型示波器的平均价格超过 20，000 美元。对于许多工程组织来说，这个价格点是一个很高的进入门槛。

信号调试：近距离观察

罗德与施瓦茨MXO（混合信号振荡器）4系列示波器试图通过提供多项行业第一来平衡性能能力和成本效益，据该公司称，价格略低于8，500美元。16 通道、5 GS/s 示波器的带宽为 200 MHz – 1.5 GHz，围绕 200 Gbps 处理 ASIC、四个通道中每个通道上的 400 Mpts 同步标准采集存储器以及一个 12 位 ADC，可在仪器的所有采样速率上提供 18 位垂直分辨率。

还有一个灵敏度为1/10，000分度的数字触发器，可以隔离隐藏在信号中的细微物理层异常。

这些构建块支持 MXO 4 系列功能，例如：

每秒 4 万次采集更新速率，让开发团队能够快速识别物理层信号中的不常见事件。

+/- 5V 失调范围和 500uV/div 缩放提供了测试灵活性和低噪声。

每秒 45，000 个 FFT（快速傅里叶变换）可帮助工程师在频域和时域中进行调试和测试。

为了便于使用，MXO 4 系列包括一个全高清、13.3 英寸电容式触摸屏、VESA 安装和机架安装套件。

示波器比较

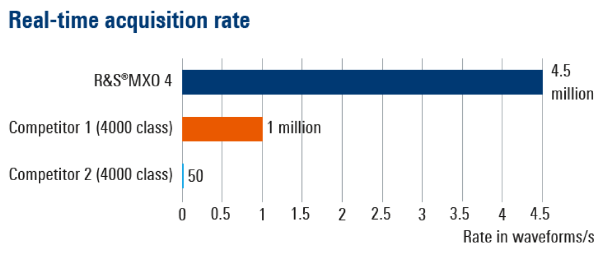

对于嵌入式系统工程师来说，MXO 4 系列的最大优势可能是能够在测试期间捕获更长的时间段，同时保持高采样率。您可以通过捕获速率为 50ms 的 RF 突发脉冲看到这一点。

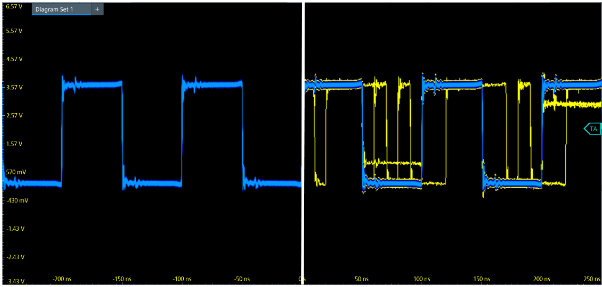

MXO 4 数字触发器的精度揭示了其他领先示波器根本无法捕捉到的事件和异常。快速采集、处理和显示信号的能力简化了复杂工作流程的调试，包括数学、长采集、测量或频谱。

在精确调试波形方面，MXO 4 系列在竞争中脱颖而出：

16 位示波器在所有采样率下具有 8 倍分辨率

与竞争对手相比，标准内存高达 100 倍，允许保留更多的时间和带宽信息

更精确地可视化直流和其他信号

每秒 45，000 FFT，而同类示波器每秒不到 10 FFT

如果您的工程团队需要在产品开发生命周期的测试和调试阶段看到较长捕获周期内不常见的事件，罗德与施瓦茨MXO 4系列示波器值得一看。
