英国PEM罗氏线圈产品特点介绍

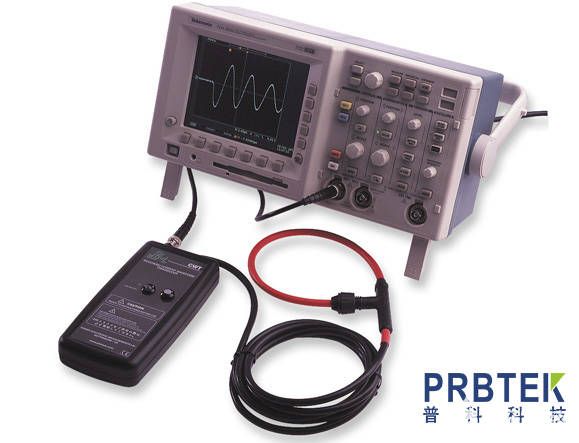

英国PEM罗氏线圈电流探头是实实在在为您解决电力电子的电流测量问题的转换工具：高带宽、大容量的测量范围，配合高质量的测量指标，保证您的测量要求;纤细、柔软的感应套环，让您轻而易举地与实际测量对象相连接。

电流探头主要特点：

1、测量范围：300mA～300,000A;

2、典型带宽：1Hz～13MHz;

3、纤细、柔软的高性能感应套环：

4、近乎为零的干扰：在测量过程中，实际负载电流仅为几个皮亨;

5、轻而易举地与实际的测量对象相连接;

6、感应套环的峰值电压绝缘能力可达10KV;

7、感应套环周长由300mm～1000mm，超出该范围的，可根据顾客的实际需求定制;

8、瞬时电压的输出为峰—峰值±6V，可以直接与示波器、数据采集设备、数字电压表以及电力记录设备相连接，也可以作为触发输出;

9、精度可达1% 。

英国PEM罗氏线圈原理：

基于罗氏线圈传感器技术，具有测量频段宽、体积轻薄、灵活等功能。CWT系列主要应用于测量复杂电流波形，譬如半导体开关、功率电子转换设备等工作工程产品的电流。

PEM罗氏线圈分为： CWT标准系列，CWT LF 低频系列，CWT mini & mini HF系列，以及CWT Ultra mini系列。

实际应用：

1、监控、观测半导体开关的电流波形;

2、电力电子设备的维护和改善;

3、检测高频正弦电流波形;

4、测量漏电流及电路断路器的断路电流;

5、测量加载在直流高电流中的交流电流;

6、测量电流中的谐波组成;

7、测量脉冲电流;

8、测量三相供电系统中的信号电流和地线上的漏泄电流;

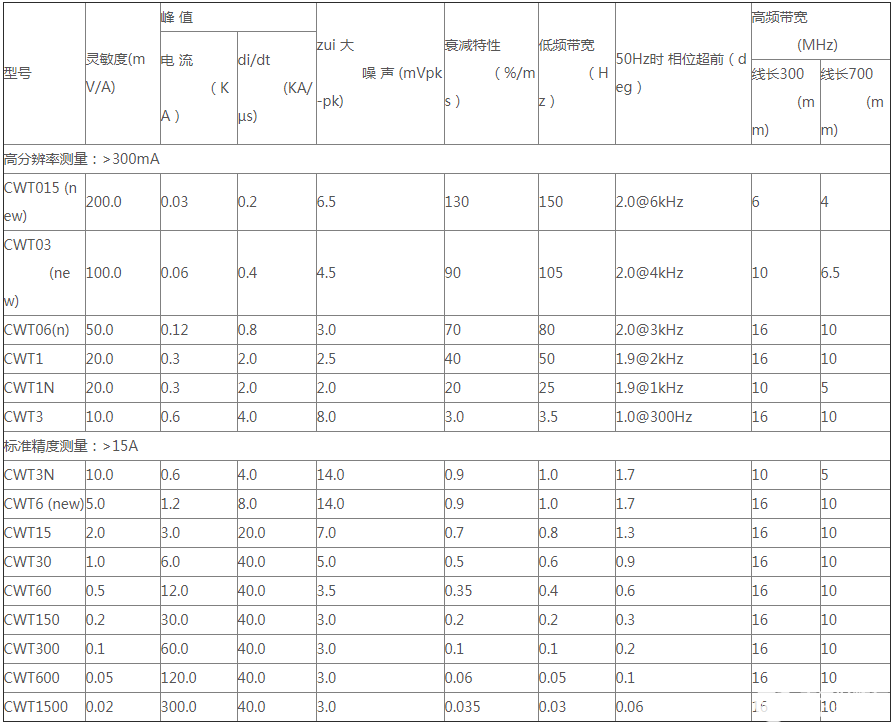

电流探头技术参数：

1 噪声 (mVpk-pk) 在低频带宽(-3dB)周围分布

2 高频带宽(Hz) 高频带宽取决于套环部分的长度，保持PEM的其他接触套环的FH 数值

以上英国PEM罗氏线圈产品手册由普科科技/PRBTEK整理分享， 西安普科电子科技有限公司致力于示波器测试附件配件研发、生产、销售，涵盖产品包含电流探头、差分探头、高压探头、无源探头、电源纹波探头、柔性电流探头、近场探头、逻辑探头、功率探头和光探头等。旨在为用户提供高品质的探头附件，打造探头附件国产化知名品牌。更多信息，欢迎登录官方网站进行咨询。
