高压探头的应用领域

高压差分放大原理是指一对信号同时输入到放大电路中，然后相减，得到原始信号。差分放大器是由两个参数特性相同的晶体管用直接耦合方式构成的放大器。若两个输入端上分别输入大小相同且相位相同的信号时，输出为零，从而克服零点漂移。

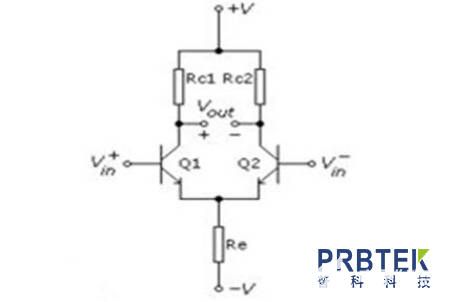

高压探头原理图

1、示波器本身是电子测量仪器，只能接受较低的电压输入。示波器高压探头的作用是将高电压变换为低电压供示波器测量分析用。

2、示波器高压探头一般采用差分探头。其输出差模电压很小，但是共模电压仍然很高，测量时，需注意操作者及示波器与大地绝缘。

高压探头的应用领域

高压探头主要采用衰减的方法，比如：1：10，1：100，1：1000等等的衰减比例，当信号接入示波器，万用表，电脑等等时，因为以上的设备不能够承受800V甚至更高的电压，所以要通过高压探头将电压衰减(只是电压缩小了其它参数不变)到设备可测的范围内才能准确的测试出来。请参考PINTECH品致的资料库。例如：P6039A 的比例是1000:1。

以上就是关于高压探头的用途，如您使用中还有其他问题，欢迎访问西安普科电子科技。
