示波器探头怎么连接示波器？

你知道示波器探头是如何连接到示波器上的吗？由于示波器和探头种类很多，我们以混合信号示波器(MSO) 的为例，来介绍下示波器探头的连接。

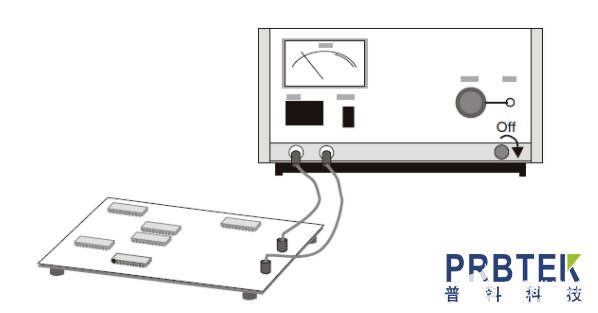

1 如果需要，可关闭被测设备的电源。

关闭被测设备的电源只能防止连接探头时两条电源线意外短路可能造成的损坏。由于探头上无电压显示，因此可对示波器保持供电。

注意：小心 数字通道的探头电缆 - 只能使用混合信号示波器附带的 Keysight 逻辑探头和附件套件。

2 将数字探头电缆连接到混合信号示波器上的 DIGITAL Dn - D0 连接器。数字探头电缆已装了固定接头，因此只能以一种方式进行连接。您无需关闭示波器的电源。

MSO电缆的工作温度范围为0°C至55°C，其非工作(存储)温度范围为-40°C至70°C。

3 使用探头夹子将接地导线连接到每组通道(每组)。使用接地导线可提高传至示波器的信号的保真度，确保准确的测量。

4 将夹子连接到其中一根探头导线(图中忽略了其他探头导线以便看得更清晰)。

5 将夹子连接到要测试的电路中的节点。

6 对于高速信号，将接地导线连接到探头导线，夹子连接到接地导线，将夹子连接到被测设备中并使其接地。

7 重复上述步骤，直到连接所有相关的点。
