手持式差分可调探针应用场景介绍

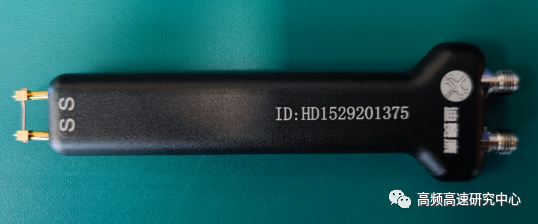

手持式差分可调探针

迪赛康科技一直专注于高速相关的产品研发，已经陆续推出全系列接口高速测试夹具，多款同轴连接器和测试探针等高速相关产品。为了简化测试，不同Pitch的产品测试更方便，推出一款最新的手持式差分可调探针。

应用场景

适用于阻抗条测试，信号完整性验证、共面波导、电路调试及测试装置用途，基本可以做到高速信号测试无死角。适用于微波集成电路在片测试、MEMS产品测试及片上天线测试等领域。

1. 主要特点

· 两个信号针之间的间距可调，适合多种焊盘间距的待测物

· 阻抗一致性优越，阻抗100Ω±%5以内

· 内部使用同轴结构，探针本身损耗较低

· 两通道skew差异小于±2ps

· 手持测试，测试过程简单

· 2.92mm转接头，SI性能支持到40GHz

· 全部使用圆角处理，更方便持握

产品描述

手持式差分可调探针使用2.92mm同轴连接器，测试带宽DC~40GHz；且探针触点位置的pitch覆盖500um~4000um范围，可通过调节旋钮将两个S针的间距在该范围之间任意调整，适合多种焊盘间距的待测物。

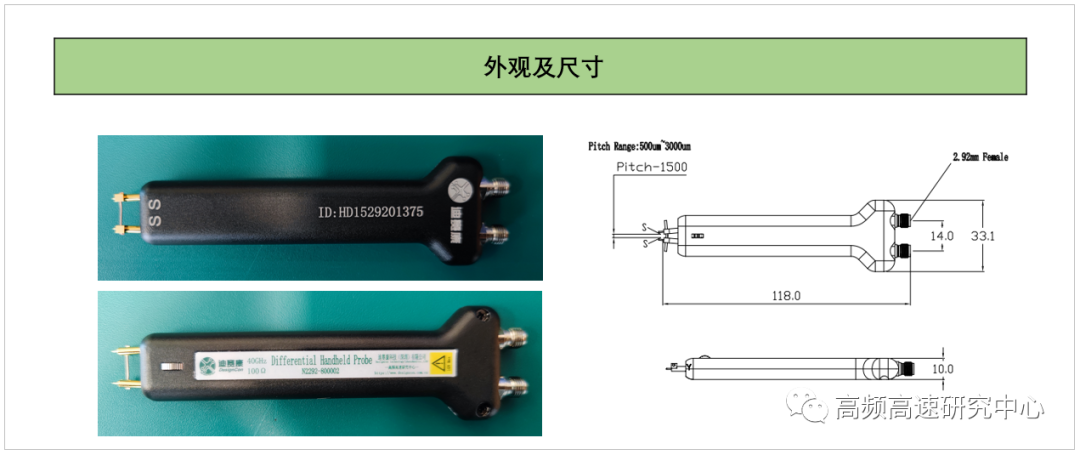

产品设计

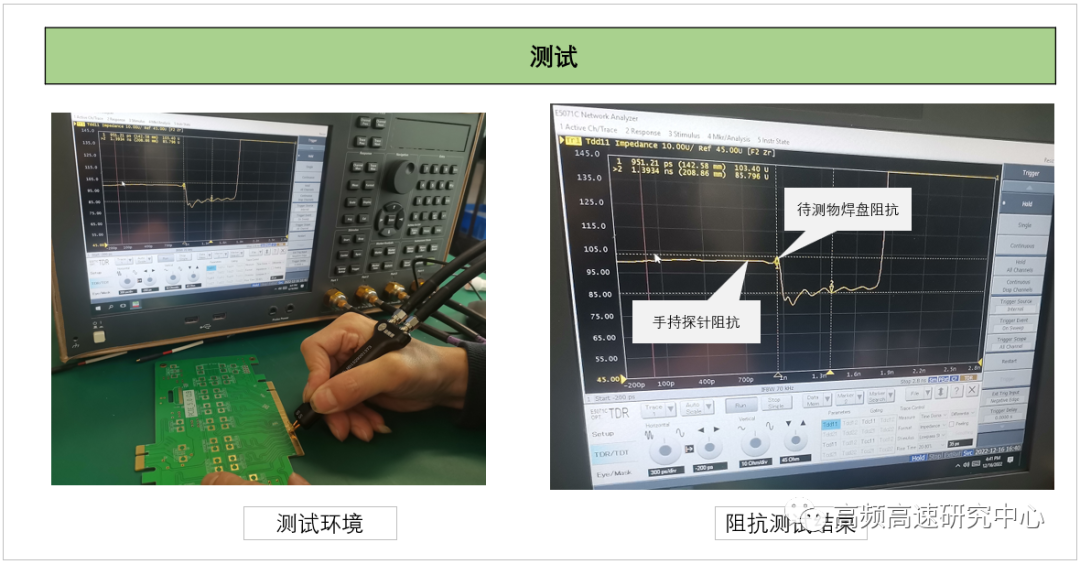

产品测试

注意事项：探针使用过程中下压的力不能超过10N！
