multisim中函数信号发生器怎么接？

Multisim中函数发生器的三个端子，“+”和“-”输出是振幅相同但极性相反的信号(均相对于“COM”)，即当“+”端输出波形为正半周波时，“-”端输出为负半周波。如果信号是从“+”(或“-”)和“COM”的两端提取的，则信号幅度是设定的峰值Vp值。如果从“+”和“-”的两端引出信号，则信号幅度为设定峰值Vp的两倍。

函数信号发生器(XFG1):“+”表示正输出端，“—”表示负输出端的中间是公共端的正输出端，负输出端接在电路上产生相应的信号而公共端接地。

信号发生器的正输入端接C5输入端口，负输入端接GND，示波器A相的正输入连接到信号发生器的输入端口，示波器的B相输入连接到U3的输出端口，示波器的两个负输入连接GND。

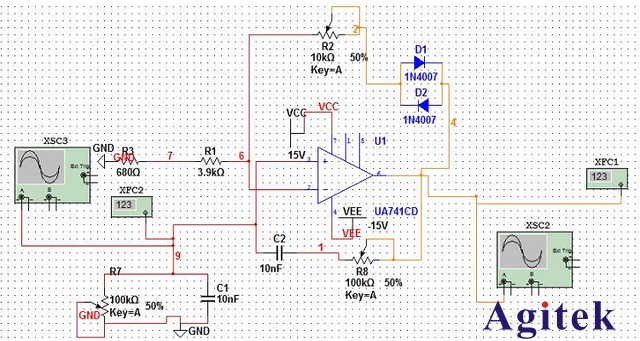

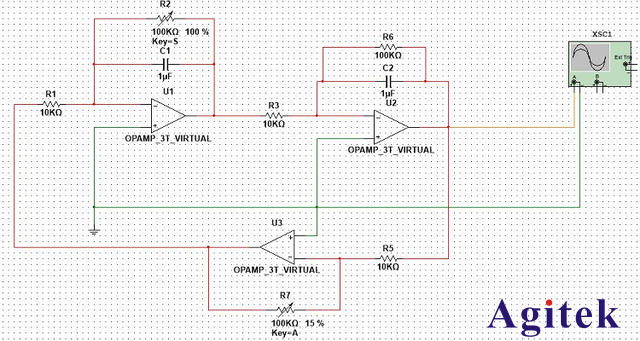

设计并制作了±12V电源的方波—三角波—正弦波信号发生器。

(1) 输出频率可在1—10 KHZ范围内连续调节。

(2)方波输出电压Uopp=12V(误差<;20%)，上升沿和下降沿小于10us。

(3)三角波信号输出电压Uopp=8V (误差小于20%)

(4)正弦波信号输出电压Uopp≥1V，无明显失真。

提高要求

(1)将输出方波变换为占空比可调的矩形波，占空比可从30%调整到70%。

(2) 三种波形的输出峰峰值Uopp在1～10V范围内连续可调。

在multisim中，将函数发生器连接到被测设备时，请注意以下事项:函数发生器有三个连接端子，分别是+连接端子、-连接端子和中间的Common端子。当使用+和Common端子时，输出信号为正极性信号。当使用-和公共端子时，输出信号是一个负极性信号。使用+和—端子时，输出信号等于信号发生器有效值的两倍。

输入端接正极，负极接地，不考虑中间一个。然后双击选择所需的输入波形幅频。
