利用CSR8350测试LOOPBACK过程分析

内容简介

本文介绍如何利用Bluesuite的Bluetest3让CSR8350进入AUDIO LOOPBACK测试，直接将MIC的输入音频从SPEAKER输出。

测试工具

MDE：NULL

Toolkit：NULL

QACT：NULL

ADK：NULL

Bluesuite：2.6.9

Hardware：CSR8350

Software：NULL

Here we go

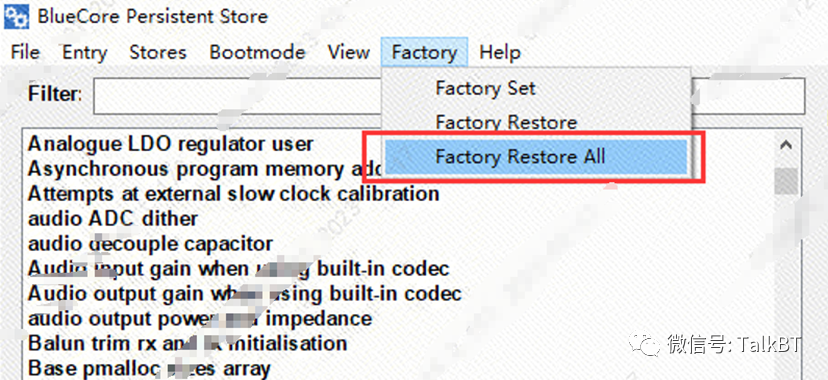

在开始之前，需要确认一点，如果CSR8350有外挂的EEPROM，请先用pstool进行factory restore：

这样做的目的是为了防止原先存储的信息对芯片的干扰。

测试需要一个1kHz的正玄波信号，可以用信号发生器，也可以用开发板自己产生一个1kHz的音频，我用的是后者。先在QCC51xx开发板上烧录一个sink程序，然后用手机连接开发板，手机播放1kHz的测试音频。在开发板输出音频的地方，用示波器先测试1kHz是否正常。

将QCC51xx与CSR8350共地，然后将QCC51xx输出1kHz音频的信号连接到CSR8350的MIC_AP上，MIC_AN通过电容连接到GND，示波器与CSR8350共地，然后表笔接到SPK_LP上（或者SPK_LN），用于测试输出波形。

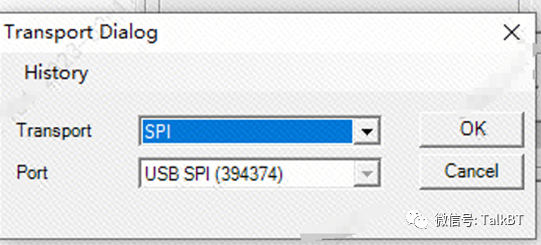

CSR8350的SPI接口连接电脑，然后打开Bluetest3：

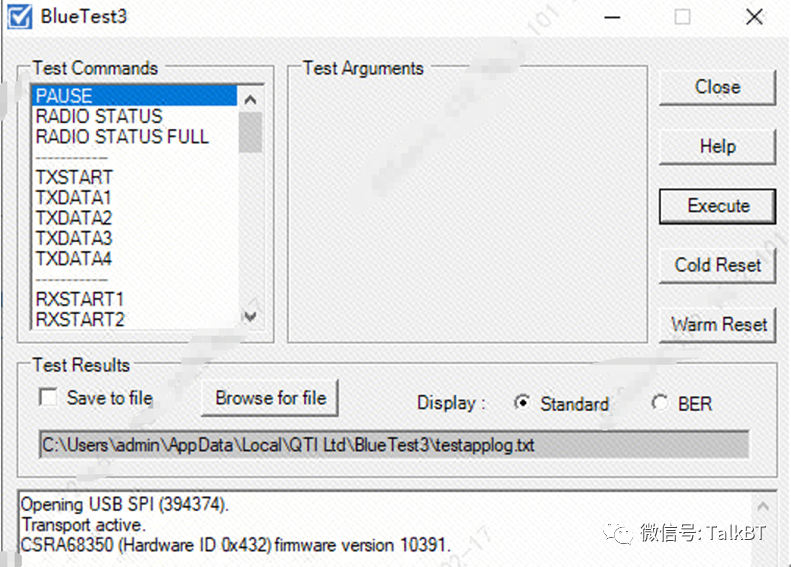

打开后如下：

选择PCM_TONE_STEREO，先测试一下SPK是否正常：

如果是正常的话，可以在示波器上看到一个正玄波。

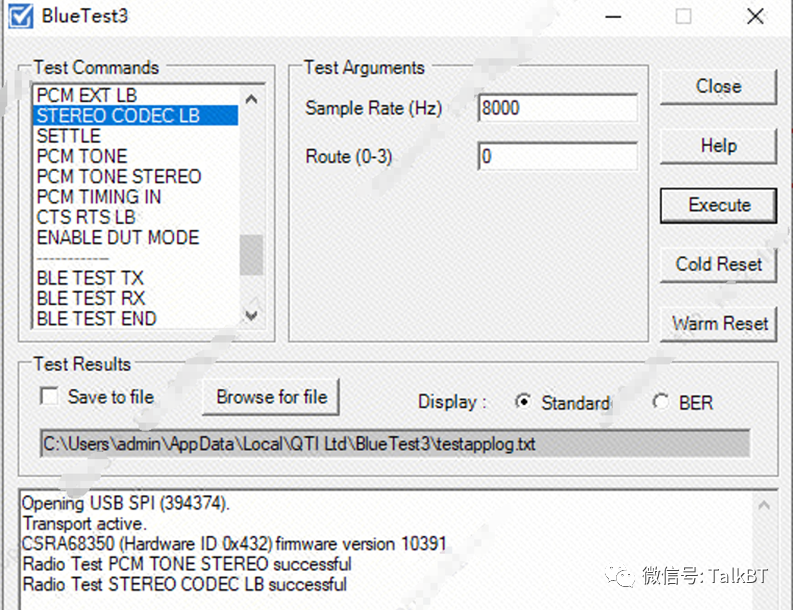

cold reset后，选择STERO_CODEC_LB测试：

这里的参数在Bluetest3 user guide上有详细说明，我们这里直接采用默认即可。

实际测试结果：

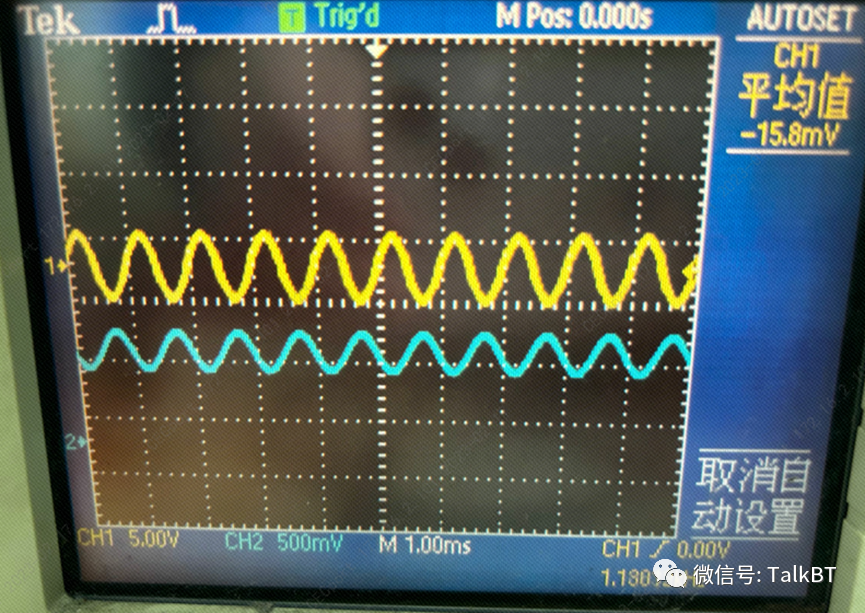

其中黄色波形为MIC_AP上测试的到的，蓝色波形为SPK_LN上测试得到的。可见，audio的loopback测试成功。
