怎样测量电机的绝缘电阻

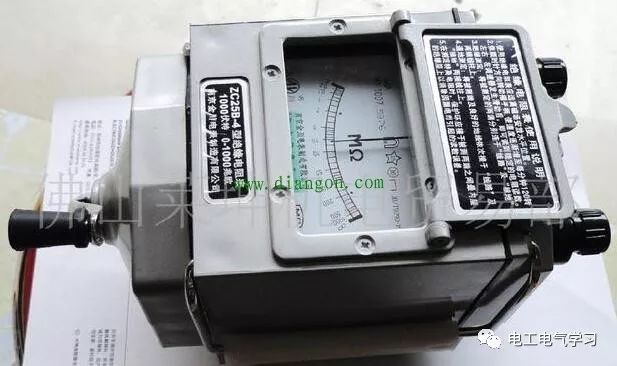

摇表又叫兆欧表，顾名思义它是作为测量电气设备绝缘水平的仪表，一般有2500V 1000V 500V和250V几种电压的规格的摇表，低压电气设备一般用500V的摇表。

摇表上面有三个接线端子分别是L（线路），E（地）G（屏蔽），在测量前需要校表，具体操作方法是，把摇表均匀摇动使它以120转/分钟速度转动一分钟，看一看在开路位置时，指针是不是指向无穷大，然后把表笔短接起来看一看指针回不回零，以检测摇表内部有没有受潮和开路等故障；然后我们就可以测量电动机的绝缘电阻，把接在摇表L端的表笔搭在电动机的接线柱上，把接在摇表E接线端子的表笔搭在电动机的外壳上面，把摇表按照120转/分钟的速度转动摇把一分钟，看一看摇表的读数就是电动机线圈对地绝缘数值，然后把电动机的电动机接线端子上面的连接片取下，按照测量线圈对外壳的测量方法，可以分别测量出三相线圈之间的绝缘电阻。低压电气设备的绝缘水平不能够低于0.5兆欧，否者就是电气设备受潮，绝缘老化或者绝缘损坏。

国家安装工程质量评定标准中规定：

1、新安装的低压电气设备，使用1000V摇表，其阻值大于0.5兆欧即可。

2、对于已投运的低压电气设备，使用500V摇表，测量阻值不做规定。但测量阻值较以往测量记录有较大的下降，必须引起关注。
