Keithley吉时利2600系列测试软件-激光二极管阵列测

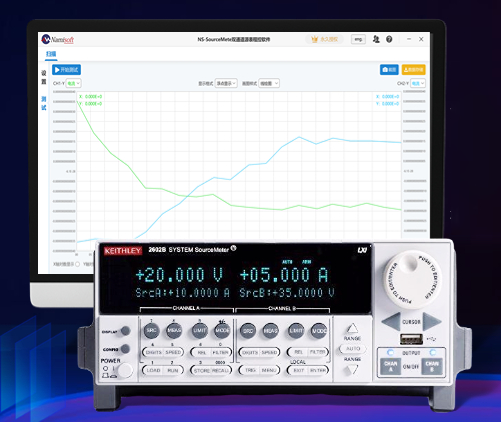

1、软件概述

◆NS-SourceMeter双通道源表程控软件用于实现吉时利源表的上位机控制功能，通过在软件上的相应操作，控制双通道源表进行配置或者测量，同时可以对测量的数据和图形进行保存。

◆NS-SourceMeter源表程控软件由计算机和源表组成，通过计算机实现源表的控制，进行相应的配置后，使用源表测量相应参数，并进行保存和导出。

2、软件特点

◆系统兼容吉时利源表中2600 系列（双通道）；

◆系统为源表提供 USB、RS232、LAN 或者 GPIB 的连接方式；

◆系统可实时显示源表测试到的数据，同时进行图形绘制；

◆系统可实现配置信息、测试数据和图形的导出，配置信息和测试数据可选择 CSV 格式或者 txt 格式导出。

◆系统可以实现I-V、I-P、I-R、V-P、V-R、R-P、R-t、V/A-t、P-t的图像。

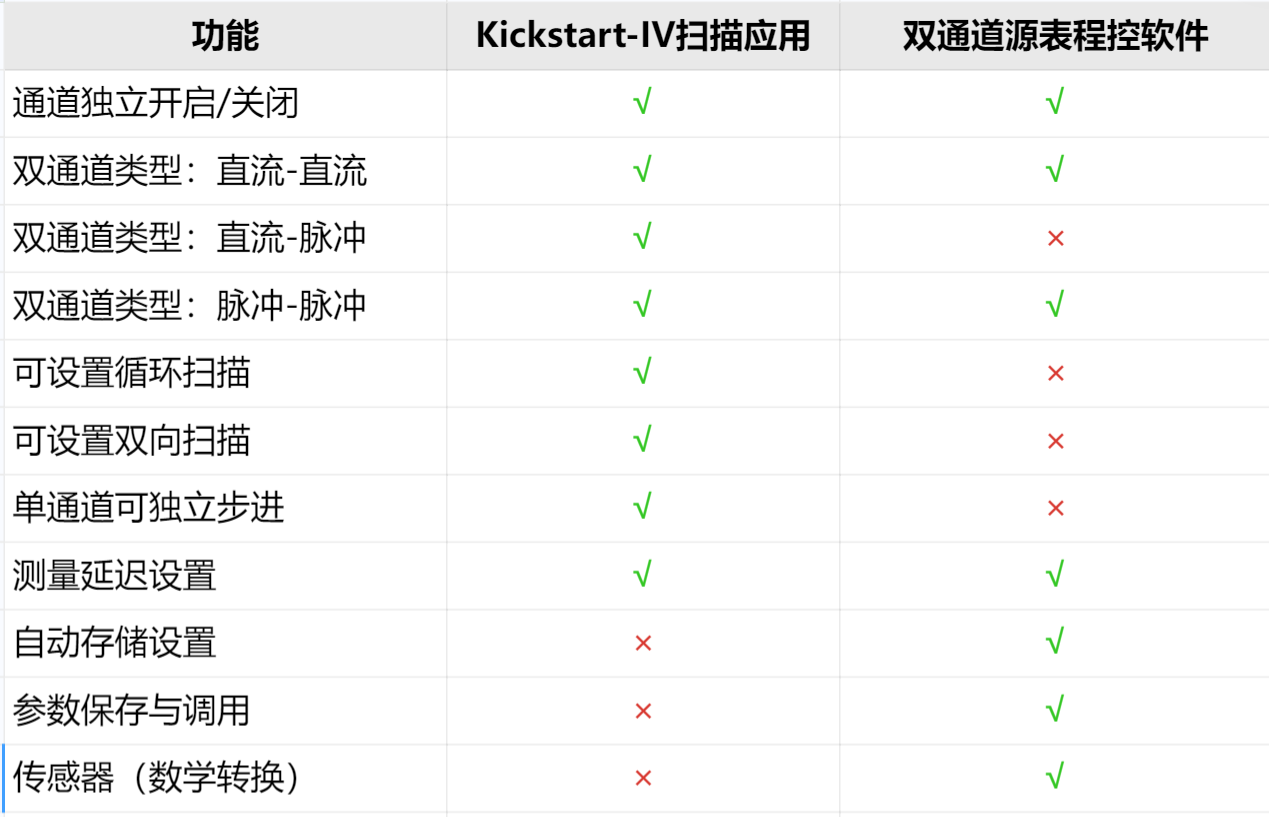

NS-SourceMeter双通道源表程控软件与Kickstart优势对比

3、应用场景

多种大电流器件、材料、元件和组件进行测试，对尖端半导体和纳米技术器件以及精细材料(如石墨烯)进行精确测量。包括LED直流检定和生产测试、激光二极管阵列测试、场效应管FET测试、CMOS集成电路和电子产品测量静态电流（漏电流IDDQ测试）、三极管测试等。

4、兼容的部分仪器型号

可对吉时利2600系列双通道源表全面兼容

◆Keithley2600系列：2602B、2604B、2606B、2612B、2614B、2634B、2636B等；

5、软件流程图

6、软件功能介绍

6.1、软件主界面

6.2、扫描

扫描测试界面，每个通道可提供独立的直流或脉冲输出与测量：

源的类型分为直流、脉冲，源功能有电压及电流。

当源类型选择直流时，模式有恒定输出、线性扫描、对数扫描三种方式。需要注意的是：双通道的类型选择必须保持一致。

当类型-模式选择“直流-恒定”时，需要设置输出值（偏置电平）、输出限制（钳位值），选择源范围及测量范围，选择接地方式为二线法或四线法；

当类型-模式选择“直流-扫描”时，需要设置扫描类型为线性或对数，同时设置开始值及结束值，当输入“输出/扫描点数”后自动计算出步长值；

当类型-模式选择“脉冲-脉冲串”时，需要设置脉冲幅度、脉冲基线等参数，选择源范围及测量范围；

当类型-模式选择“脉冲-扫描”时，需要设置起始幅度及终止幅度，当输入“输出/扫描点数”后自动计算出步长值；

软件提供保存并调用参数的功能，其作用是：可将所有的设置参数打包存为一个文件，当再次使用该设置参数时可以直接进行调用，无需重新设置参数。注意：当软件每次启动后，参数将保持上一次退出时的状态。

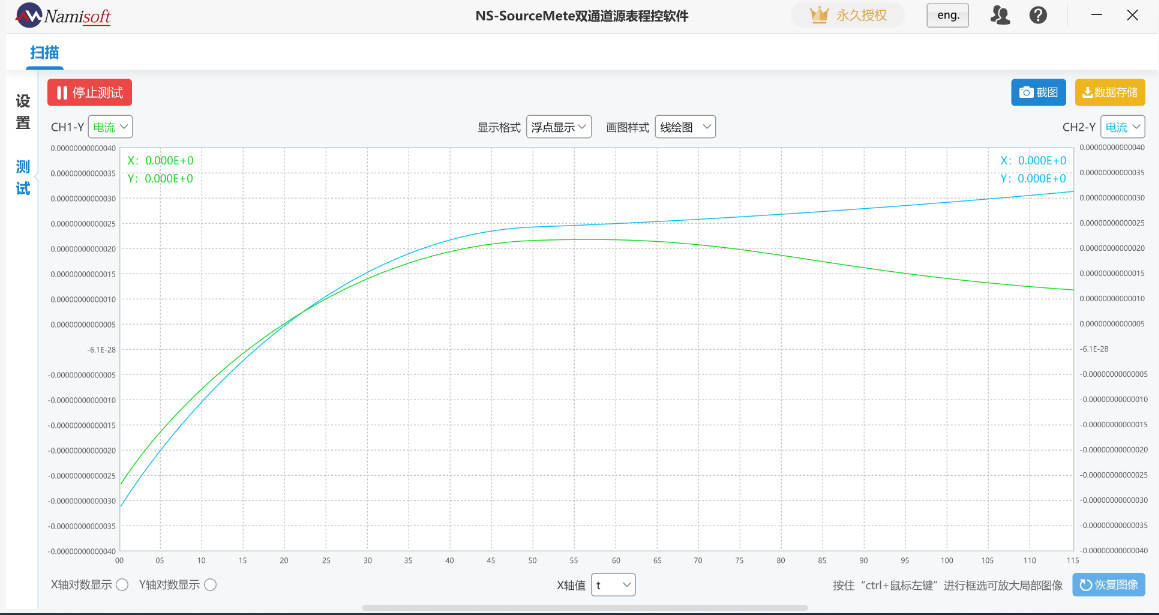

设置完参数之后，点击“测试”模块即可准备开始测试，图像窗口中可同时显示双通道的测量曲线，并且双Y轴与X轴的测量值可自由切换，并且支持对数显示。软件还可支持截图功能，点击“截图”按钮即可实现软件整体界面截图。其次测试完毕后，可使用“ctrl+鼠标左键”进行框选放大局部图像查看细节变化，点击“恢复图像”按钮可恢复图像的全部显示。

吉时利双通道源表测试软件-激光二极管阵列测试软件NS-SourceMeter下载地址：https://www.namisoft.com/Softwarecenterdetail/1156.html
