迪赛康高性能手持差分探针产品描述

迪赛康

高性能手持差分探针

迪赛康科技一直专注于高速相关的产品研发，已经陆续推出全系列接口高速测试夹具，多款同轴连接器和测试探针等高速相关产品。为了简化测试，使大Pitch产品测试更方便，推出一款最新的手持式差分探针。

01

应用场景

适用于阻抗条测试，信号完整性验证、共面波导、电路调试及测试装置用途，基本可以做到高速信号测试无死角。适用于微波集成电路在片测试、MEMS产品测试及片上天线测试等领域。

02

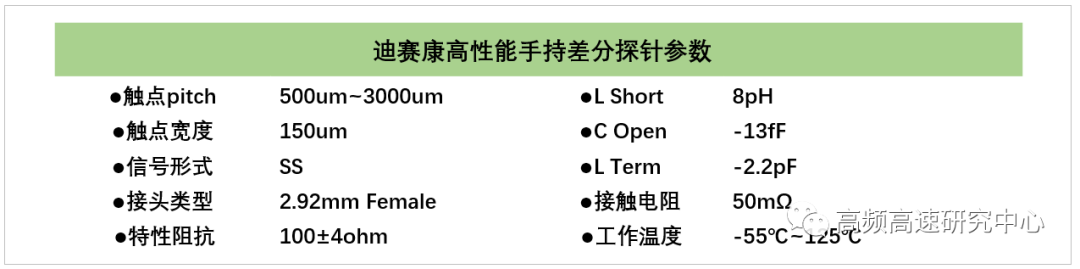

1. 主要特点

· 阻抗一致性优越，差分阻抗100Ω±%5以内

· 内部使用同轴结构，探针本身损耗较低

· 两通道skew差异小于±2ps

· 手持测试，测试过程简单

· 2.92mm转接头，SI性能支持到40GHz

· 全部使用圆角处理，更方便持握

03

产品描述

迪赛康手持差分探针使用2.92mm同轴连接器，测试带宽DC~40GHz；且探针触点位置的pitch覆盖500um~3000um范围，跟之前的小Pitch探针相比，手持式探针不需要配合探针台使用，可以直接手持使得探针的两个S针对接待测物的两个S焊盘。

04

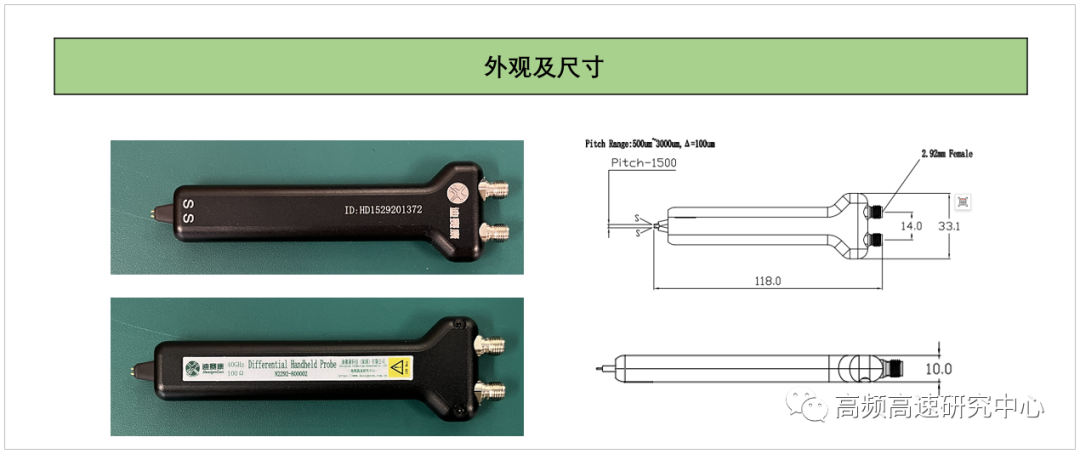

产品设计

注意事项：探针使用过程中下压的力不能超过10N！

05

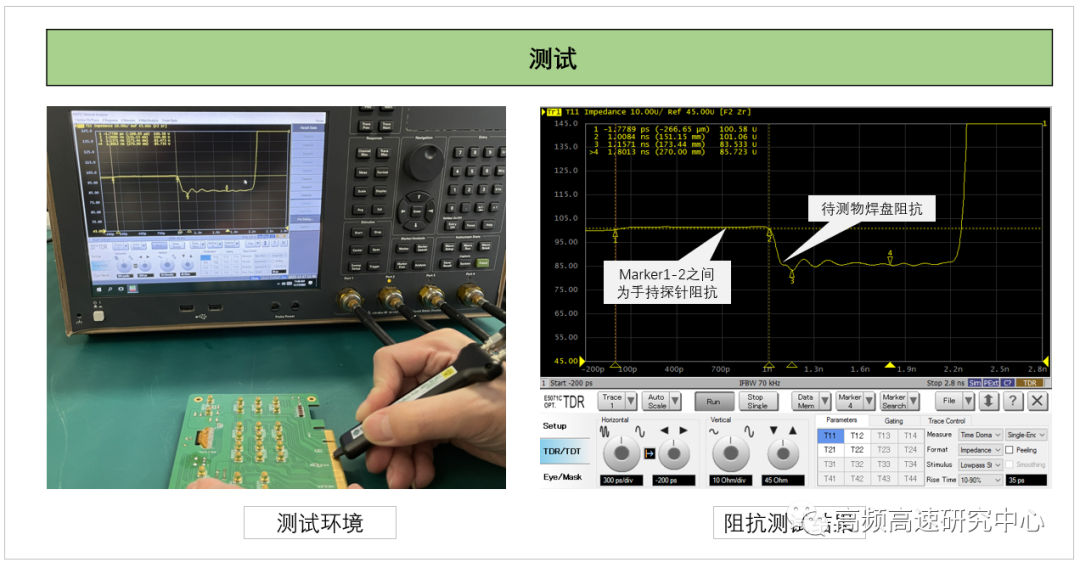

产品测试

我们很高兴能够将此探针产品推向市场，并为当下该领域内的技术难题提供一种新颖独特的解决方案。有了这款性能已得到验证的产品，客户无需再使用当前作为权宜之计的临时探针，而且测试人员可实现控制性和可重复性更高的测试。
