频谱仪的分辨率带宽RBW、视频带宽VBW指标设置

频谱仪有多种“带宽”设置，例如中频带宽IFBW、分辨率带宽RBW、视频带宽VBW、解调带宽DBW、I/Q分析带宽等，以下一图了解各项参数定义

分辨率带宽RBW

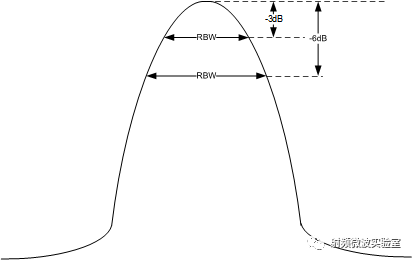

频谱仪分辨率带宽RBW，是指中频数字带通滤波器的相对于中心最高点-3dB频率宽度（EMI接收机-6dB定义），体现频谱的频率最小间隔，也就是频率分辨率。如上图所示，此滤波器是位于最后一级模拟中频滤波器-ADC之后的数字带通滤波器。

RBW数值越小，频率分辨率越高，同时显示噪声电平越低，但是扫描速度越慢。对于CW连续波信号，RBW的大小不影响信号电平测试值，对于宽带信号和噪声，RBW越小测试电平值越低，电平改变幅度=10·lg(RBW1/RBW2)。

视频带宽VBW

频谱仪视频带宽VBW，是用来滤除显示噪声的数字低通滤波器。该滤波器位于数字检波器之后，其作用类似于多次平均，抑制电平显示值剧烈变化，使曲线趋于平滑。

对于CW信号，VBW的大小不影响信号电平测试值。信号频谱测量的常用设置是VBW≥RBW，标准中经常采用VBW=3·RBW，在此条件下，认为视频滤波器不起作用。

I/Q分析带宽和解调带宽

频谱仪的I/Q分析带宽，体现了频谱仪的宽带信号分析处理能力。I/Q分析带宽和数字解调带宽是一回事儿，由模拟中频滤波器带宽、ADC采样时钟速率和基带数字滤波器的带宽共同决定。

对于三级混频的频谱仪来说，通常最后一级的模拟中频滤波器带宽在40MHz左右，第二级中频滤波器带宽在500MHz左右，第一级中频滤波器带宽可能接近9GHz。根据频谱仪各级中频滤波器的带宽指标，以及分析带宽选件配置，可知设定分析解调带宽所对应的中频位置。ADC的采样率≥2.4*基带带宽。

宽带信号测试时，要求频谱仪的分析带宽≥信号带宽，在信号分析时，信号的符号速率、滤波器、帧结构，在频谱仪的设置必须一致。
