关于电表的改装设计

关于电表的改装，首先你要了解表头G，它的本质是可以读出自身电流或电压的“小电阻”，量程小，所以要想测大电压或大电流就要对它进行改装。

它的三个主要参数①内阻Rg②满偏电流Ig：电流表指针偏转到最大刻度时的电流③满偏电压Ug：电流表满偏时加在它两端的电压，三者的换算关系Ug=IgRg。偏转角与表头电流成正比，表盘刻度均匀。

一、改装成电压表

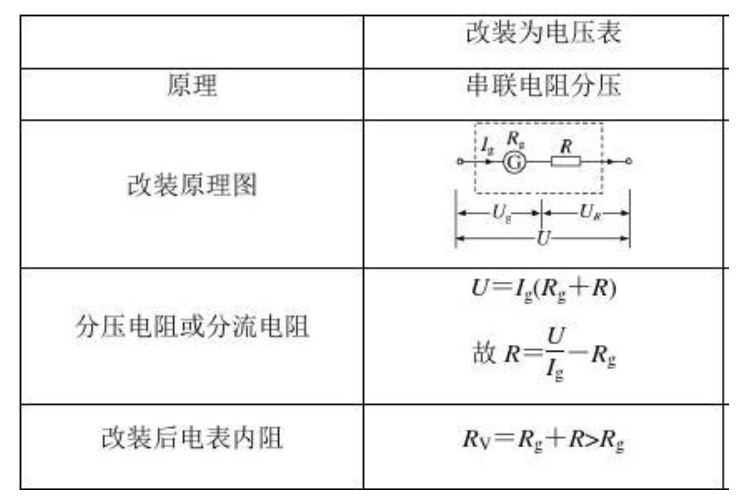

原理是表头的量程小，要想测大电压就的有一个电阻给他分走一部分电压，只有串联电路才能做到分压，所以要串联一个电阻，原理图

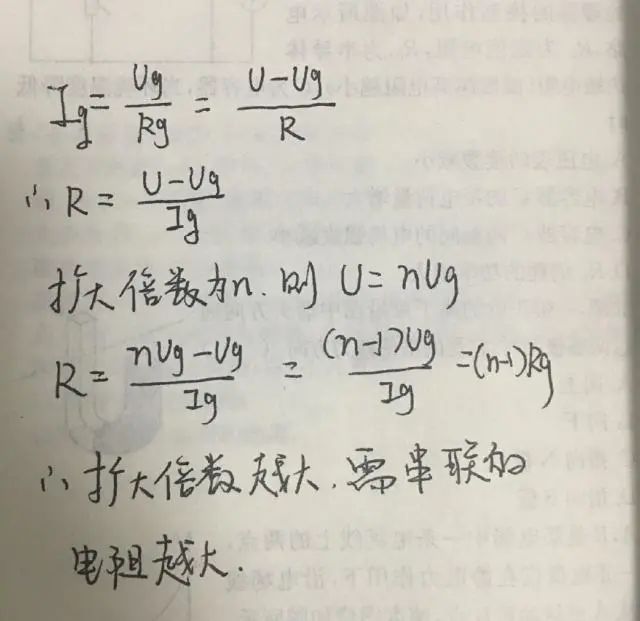

具体的算串联电阻阻值的方法如下，主要原理利用电流相等，还有就是当表头满偏时，整个电路电压最大，所以改装后的电压表的最大量程代表表头满偏

所以电压表的本质是读自身电压的大电阻，测量时并联接在电路中利用并联电路电压相等读自己电压就是读被测部分电压，理想情况则认为电压表电阻无穷大。

二、改装成大量程电流表

由于表头量程小，要想测大电流，就需要有个电阻给它分担一部分电流，所以只能用并联电路才能分流，需要并联一个电阻，原理图如下

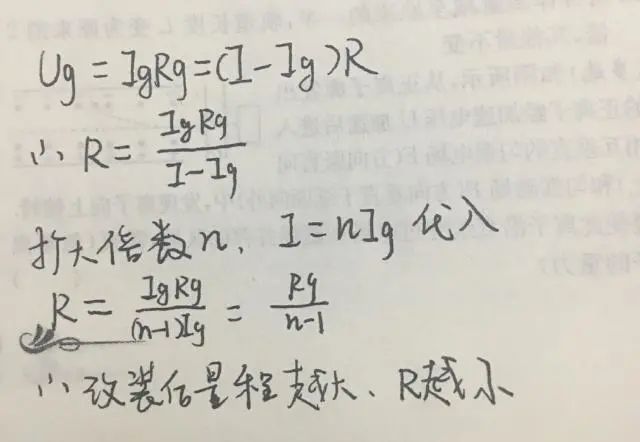

具体的算串联电阻阻值的方法如下，主要原理利用电压相等，还有就是当表头满偏时，整个电路电流最大，所以改装后的电流表的最大量程代表表头满偏

所以电流表的本质是读自身电流的小电阻，所以电流表串联接入电路测电流。理想情况不考虑内阻。

三、表头偏转角与表盘读数

电压表的表头偏转角表示通过表头的电流大小，表盘读数表示表头电压和分压电阻电压之和。

电流表的表头偏转角表示通过表头的电流大小，表盘读数表示表头电流和分流电阻电流之和。
