福禄克fluck万用表电路图，维修必备

电流检测电路

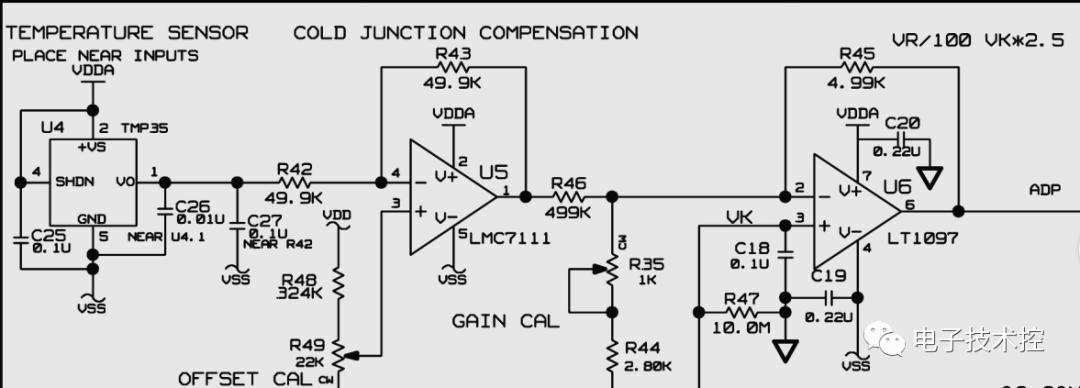

温度检测电路

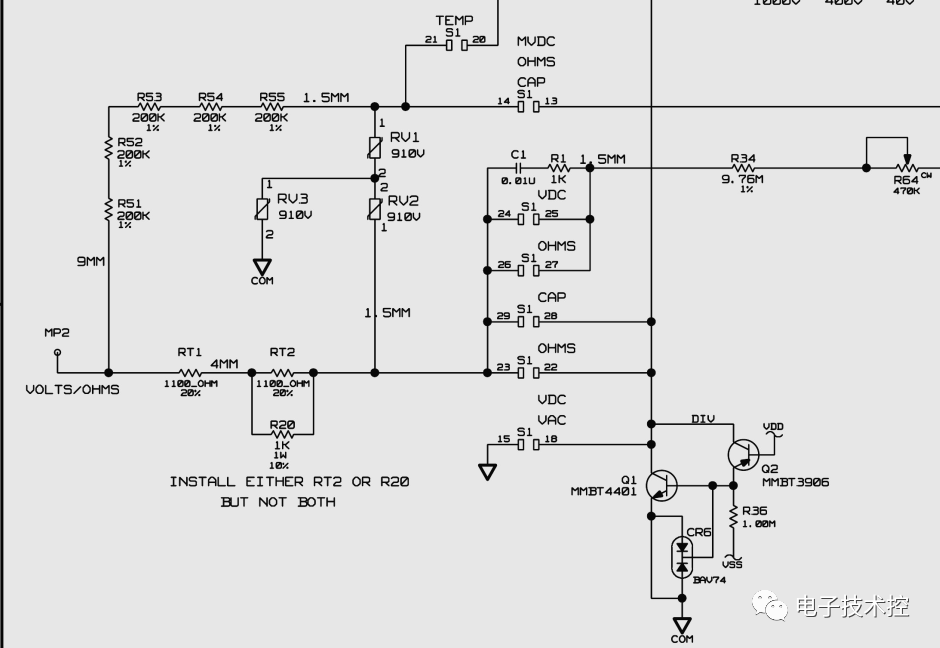

电阻电压检测电路

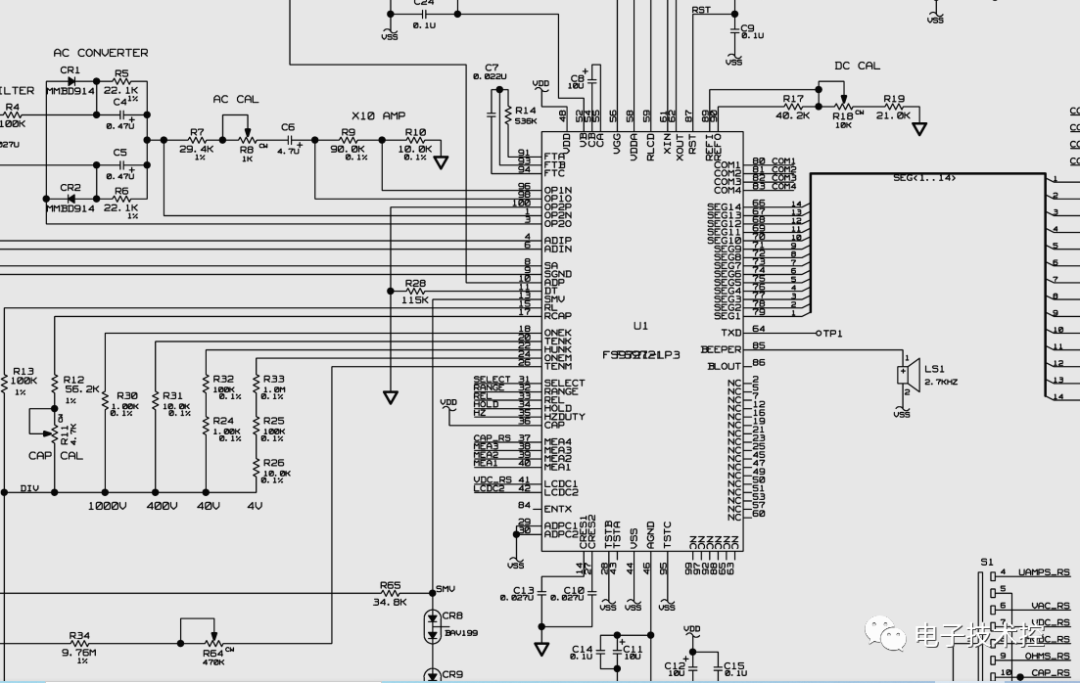

单片机电路

fluck万用表用的比较多，主要是比较省电，两节5号南孚电池天天用还可以用一年，精度也很好，手里有两块，一个15B一个17B。这个表电池漏液坏的比较多，把电池弹片腐蚀断，其他就是人为损坏了，表笔插反，烧保险，原厂的保险还是比较贵的，快速熔断的。很多主芯片都是牛屎封装的，坏了可以换贴片的芯片。收藏下图纸方便以后用。
