数字示波器的触发器应用介绍

触发电路是数字示波器最强大但未被充分利用的功能之一。本视频将解释：

▷ 何时使用扫描模式

▷ 不同的触发器类型

▷ 以及如何微调一个混乱的触发器

让我们开始“触发”吧！

示波器触发概述

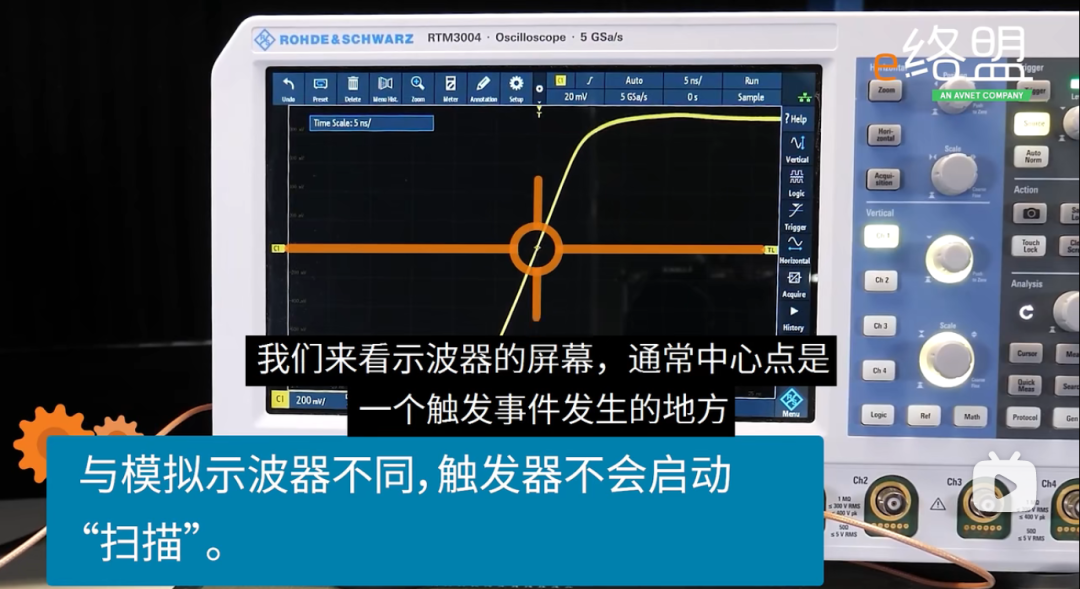

示波器屏幕中心点，通常是一个触发事件发生的地方。最常见的事件或触发是特定电压电平的上升沿或下降沿。

触发电路与采集系统是分离的，因此当模数转换器运行时，它会填充一个循环内存缓冲区。当触发器检测到一个事件时，它会将缓冲区标记时间标记为零。

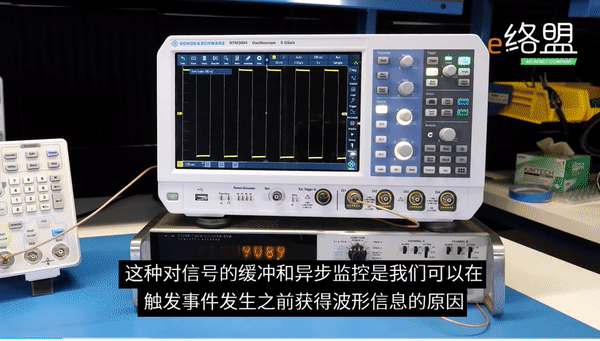

这种对信号的缓冲和异步监控是我们可以在触发事件发生之前获得波形信息的原因。

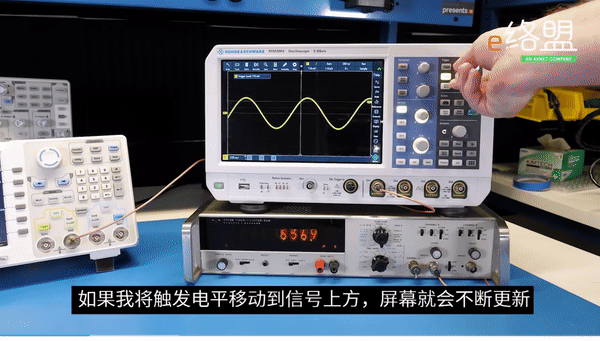

如果将触发电平移动到信号上方，屏幕就会不断更新。

Q

如果信号没有超过触发阈值，

为什么我们还会得到更新呢？

因为数字示波器有三种扫描模式，其中单次模式最不寻常。每次运行示波器或按下“单次”按钮时，示波器都将捕获“单个采集”。

通常情况下，自动模式最适合调试，尤其是当你不太确定在找什么信号的时候；当你想专注特定事件时，正常模式可以提供帮助，“手动探测”也很方便，对于慢速信号也很有帮助；在自动模式中，我们永远看不到1Hz信号的边缘，但在正常模式下，我们只会在该信号转换时获得信息。

说到转换，有些示波器可以让你选择上升沿、下降沿或双沿，但两者都不是真正的“或”条件。它先上升，然后下降。具体演示欢迎通过“阅读原文”查看。

脉冲宽度触发

除了边沿之外，大多数示波器通常都有一个支持大于和小于违规的脉冲宽度触发。下例使用苹果Mega 2e项目，来观察它的1MHz时钟。

在使用边沿触发时，请注意这个偶尔出现的微弱循环。有时一个脉冲比其他脉冲稍长。我们用脉冲宽度触发器来捕捉这个周期。

*动图已加速

首先，用光标查看标称宽度时间。然后在这两个脉冲之间寻找稍长的时间，接下来将触发类型改为正脉冲，并希望它在超过500纳秒时触发。现在，只有满足触发条件时，屏幕范围才会更新。

一旦你理解了边沿和脉冲，那你就可以实践大多数触发任务了！
