电阻测量和低阻测量方法

一、使用模拟万用表测量电阻的方法

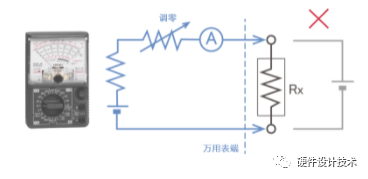

模拟万用表的电阻测量回路如下图所示。

测量电阻Rx前，请将测试探头之间短路后进行调零。这样可以补偿万用表内部的电阻值。Rx上施加电压时可能发生短路事故，请务必确认。模拟万用表可以通过连接电阻Rx时的电流表A的变化来读取电阻值。

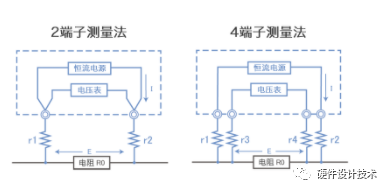

二、数字万用表的2端子测量法和电阻计的4端子测量法

数字万用表的电阻测量方法基本上都上2端子测量法。流过一定电流后通过电压表来读取电阻R0的电阻值，测量含接线电阻r1和r2在内的电阻值。为了减小此影响，在测量电阻R0之前需要将测试探头短路后进行调零。但是即便是使用这种方法仍然无法消除测试探头和被测物之间的接触电阻的影响。而且电阻R0的电阻值较低，导致无法准确测量。4端子测量法是流过一定电流的回路和电压表的回路一直到被测物的两端都是独立的。4根测试线完全短路后进行调零的话，不仅去除了接触电阻的影响，还能忽略r1到r4 的接线电阻的影响。

三、电阻计的温度换算功能

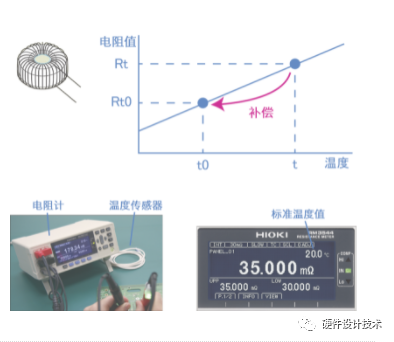

不论什么物体都会因为温度的变化导致电阻值的变化。使用电阻计进行测量并不限制被测物的温度，因此为了进行统一的检查需要排除温度的影响。从电阻计上连接的温度传感器的温度值t中读取和标准温度t0之间的差值，补偿测量的电阻值并显示出来的功能就是电阻计的温度补偿功能。在此设置中需要在电阻计上设置温度系数。软铜线的话，设置0.00393/℃的系数。

四、使用电线的电阻计测量电阻

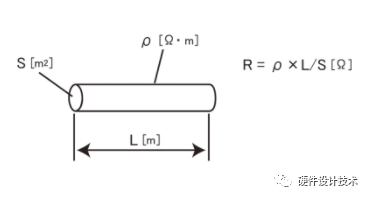

由于电线的长度不同电阻值也会不同，因此一般使用导体电阻[Ω/m]单位。面板布线中使用的弱点电缆AWG24（0.2sq）的导体电阻是0.09Ω/m。电力电缆AWG6（14sq）是0.0013Ω/m，150sq的电线的话则是0.00013Ω/m。如下图所示，如果S:面积[m2]、L：长度[m]、ρ：电阻率[Ω/m]时，则电线的整体电阻值为 R = ρ × L / S。
